فتيل تيار مستمر 1000 فولت مع ضوء مؤشر
يؤدي مصهر التيار المستمر الكهروضوئي من SUNNOM دورًا حيويًا في أنظمة توليد الطاقة الشمسية، وهو عنصر أمان أساسي. فهو لا يحمي الألواح الكهروضوئية من التلف الناتج عن التيار العكسي فحسب، بل يحمي أيضًا عاكسات الطاقة الشمسية من التيار الزائد وأعطال الدائرة القصيرة.
الوصف
| التفاصيل الفنية | ||
| قطب | 1P | 2P |
| الجهد المقنن Ue (فولت تيار مستمر) | 1000V | |
| التيار المقنن In (أمبير) | 1,2,3,4,5,6,8,10,12,15,16,20,25,30,32 | |
| المقاطع المتصلة (ملم²) | 2.5-10 | |
| درجة حرارة التشغيل (°م) | -30~+70 | |
| المقاومة والرطوبة والحرارة | الفئة 2 | |
| الارتفاع عن سطح البحر (م) | ≤2000 | |
| الرطوبة النسبية | ≤95% | |
| فئة الحماية/الدرجة | IP20 | |
| التلوث | 3 | |
| بيئة التثبيت | بدون اهتزاز وصدمات واضحة | |
| فئة/نوع التركيب | فئة lll/سكة DIN | |
| W | 18 | 36 |
| H | 60 | 60 |
| L | 78 | 78 |
| حجم المُصهر | 10x38 مم | |
| وزن حامل المُصهر (كجم) | 0.011 | 0.022 |
| وزن وصلة المُصهر (كجم) | 0.07 | 0.14 |

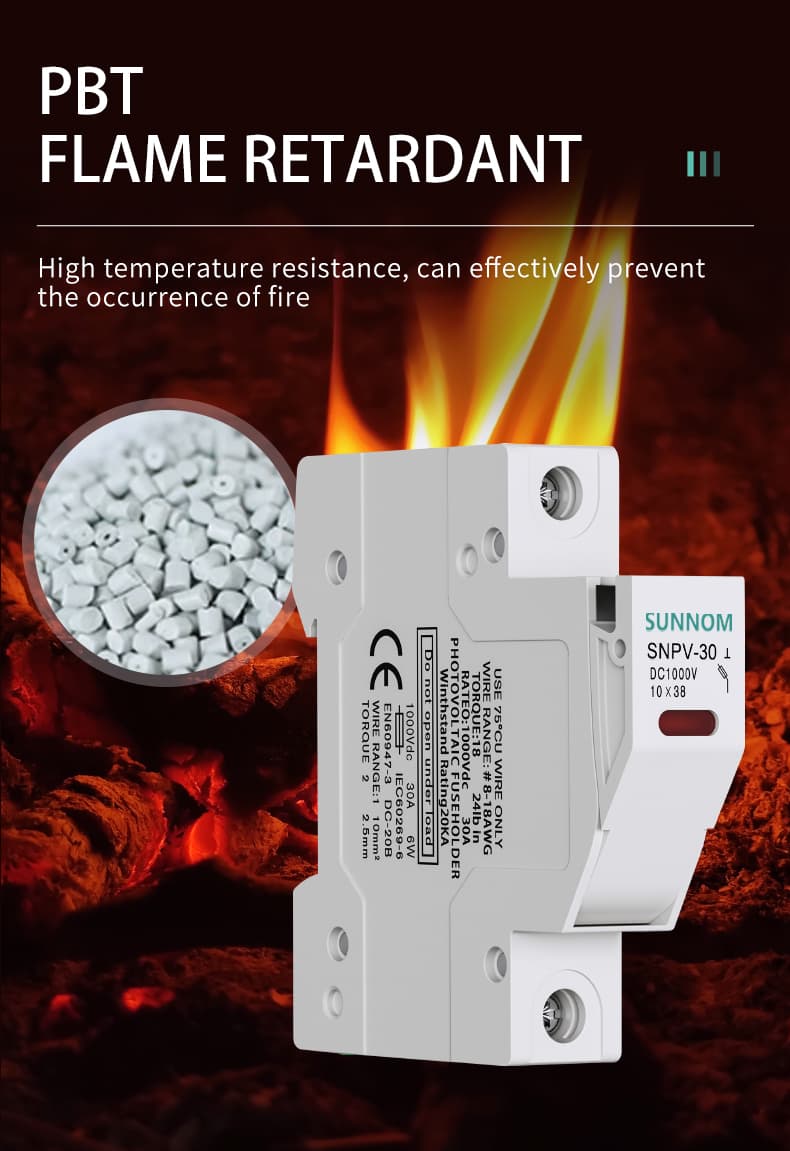

حجم الغلاف هو 18×60×78 مم والوزن 0.011 كجم. الفيوز يستخدم حامل الغلاف غلافًا مقاومًا للهب من مادة PBT V0. يمكن استخدام المنتج في نطاق درجات الحرارة من -30 إلى 70 درجة، حيث يتعامل بهدوء مع الظروف البيئية القاسية ويمنع بشكل فعال الحرائق الناتجة عن أعطال في النظام.

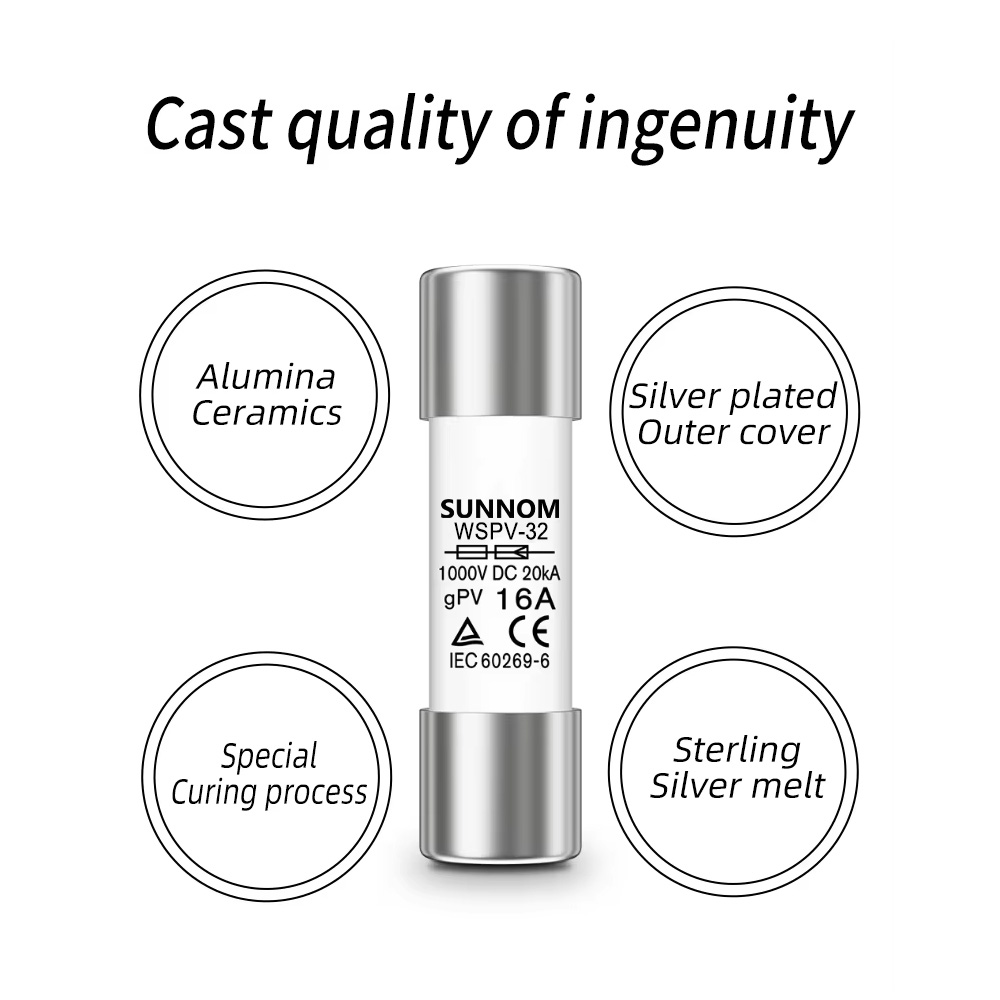

حجم المزلاج هو 10×38 مم والوزن 0.011 كجم. تصنع الأغطية الموجودة في كلا طرفي المزلاج من الفضة المطلية بالنحاس، ويصنع جسم المزلاج من سيراميك بنسبة 95%، ويصنع الجزء الداخلي للمزلاج من شريط فضي، مما يسمح بالانصهار بسرعة لتحقيق حماية فورية، وبالتالي منع تلف معدات الطاقة الشمسية.

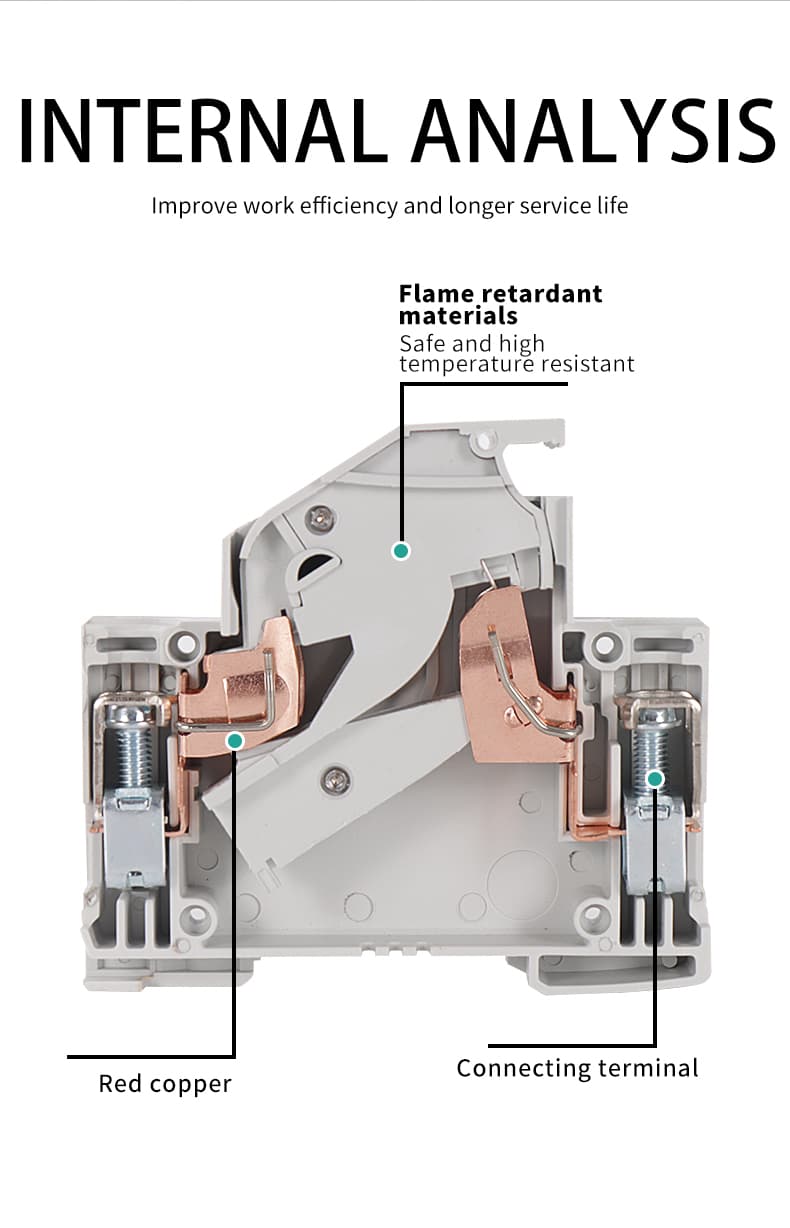

تتميز التركيبات النحاسية الداخلية بموصلية كهربائية قوية بشكل عام. قدرة القطع الكلية للمنتج هي 20 كيلو أمبير، ويمكنها مقاطعة تيار العطل التيار المستمر العالي بأمان. يمكن للوحدة الطرفية المقاومة للصدأ بحجم 10 مم × 10 مم التعامل بسهولة مع كابلات التوصيل ذات المواصفات المختلفة.
مستوى حماية المنتج هو IP20، وفتحة البطاقة الموجودة في ظهر المنتج هي فتحة قياسية دولية بحجم 35 مم لمتانة التوجيه، ويمكن تثبيتها بسهولة في معدات توزيع الطاقة.

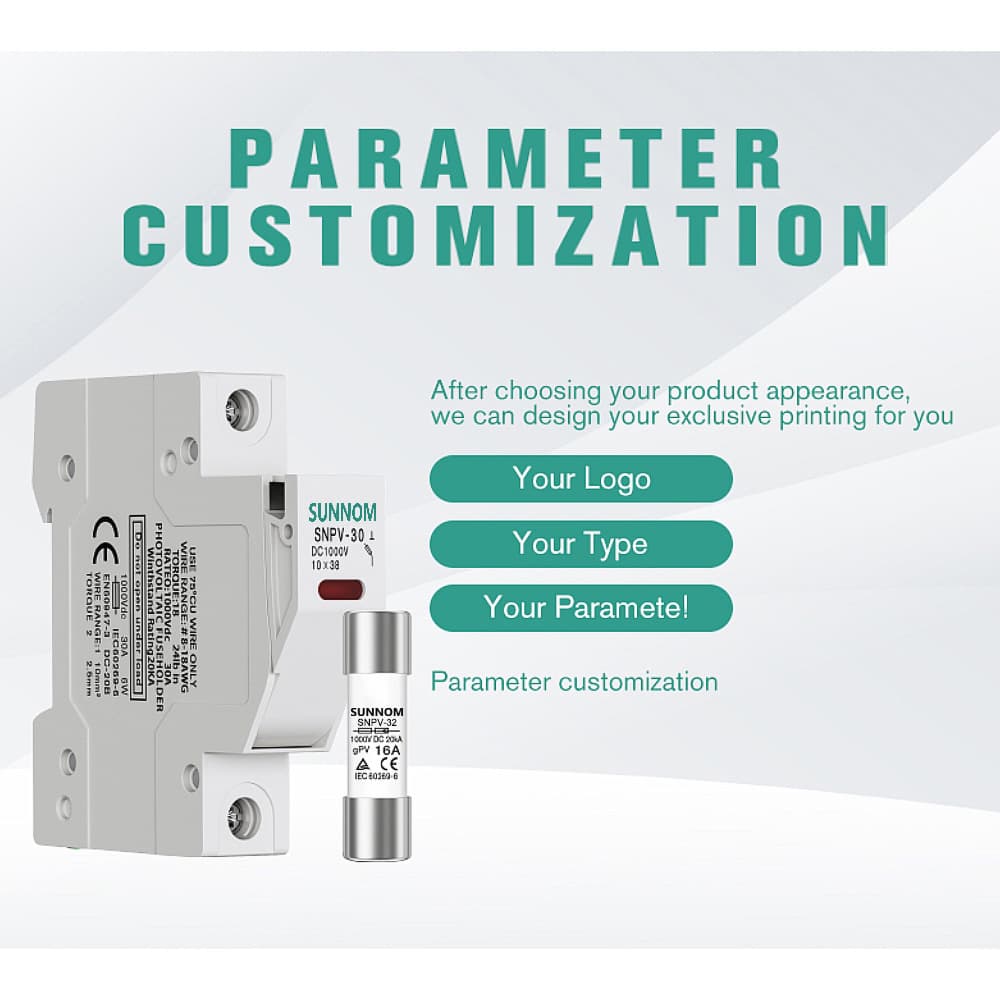

الجهد المقنن لمصهر SNPV-32 هو 1000 فولت و 1500 فولت، والتيار المقنن هو 10 أمبير و 12 أمبير و 15 أمبير و 16 أمبير و 20 أمبير و 25 أمبير و 30 أمبير و 32 أمبير. يمكن تخصيص كل من الجهد والتيار، كما يمكن تخصيص لون المنتج وشعاره أيضًا.
تفاصيل تغليف المصاهر (DC FUSE): 10 قطع/صندوق، 240 قطعة/كرتونة، ندعم تصميم التغليف وتخصيصه.

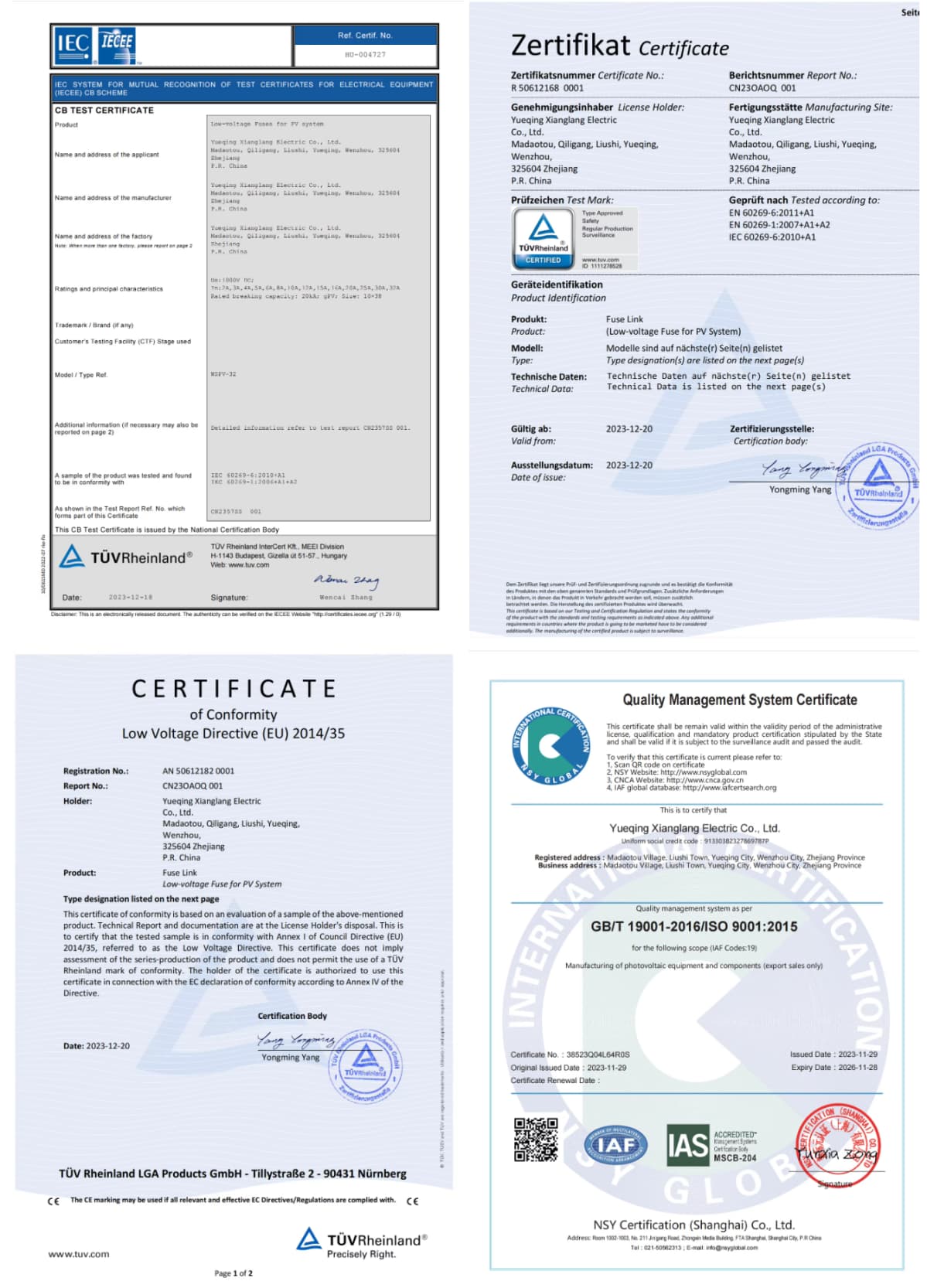

ال المنتجات تتماشى مع معايير IEC60269-1 وEN 60269-6 ومعايير دولية أخرى. المنتجات تحصل على شهادات IEC وCB وTUV وCE وISO9001 وغيرها. يمكننا إنتاج أكثر من 50,000 صمام أسبوعيًا، ونمتلك دائمًا مخزونًا. يمكن شحن الطلبات التي تقل عن 1000 قطعة خلال 3 أيام، مما يضمن تسليمًا سريعًا وفوريًا.
يتم تصنيع منتجاتنا بدقة وفقًا لمعايير ISO9001 لضمان أن يتمتع كل منتج بجودة عالية. نحن نضمن كفالة لمدة سنتين. إذا كنت تواجه أي مشكلة في المنتج، يرجى التواصل معنا. نحن نوفر مقاطع فيديو وصور دعائية للمنتج مجانًا.
