SUNNOM Solar DC Surge Protection Device (SPD) er en vigtig sikkerhedskomponent i et fotovoltaisk kraftproduktionssystem, der specielt bruges til at beskytte DC-siden mod øjeblikkelig overspænding (overspænding) forårsaget af lynnedslag, afbryderdrift eller netudsving. Den kan effektivt beskytte fotovoltaiske moduler, invertere, kombinerbokse og andet udstyr mod højspændingschok, sikre stabil drift af systemet og forlænge udstyrets levetid.
Beskrivelse
| Specifikationer | |||||||
| XLSPD-PV-seriens overspændingsbeskytter | XLSPD-PV | ||||||
| PVDC - specifik | EN50539-11 | ||||||
| Støjt | 2P | 2P | 2P | 2P | 3P | 3P | 3P (TILPASSET) |
| Elektrisk parameter | |||||||
| Klassificeret test | ⅱ | ⅱ | ⅱ | ⅱ | ⅱ | ⅱ | ⅱ |
| Uoc max (VDC) | 500 | 600 | 800 | 1000 | 1000 | 1200 | 1500 |
| 1 | 500 | 600 | 800 | 1000 | 1000 | 1200 | 1500 |
| ln (8 /20 )us ( kA) | 20 | 20 | 20 | 20 | 20 | 20 | 20 |
| lma x(8 /20 )us( kA ) | 40 | 40 | 40 | 40 | 40 | 40 | 40 |
| op( kV ) | 2.8 | 2.8 | 3.2 | 3.2 | 3.8 | 3.8 | 5 |
| Fjernsignalkontakt | Maksimal driftsspænding (V) | 250VAC/30VDC | 250VAC/30VDC |
| Maksimal driftsstrøm(A )IA( 250v/AC )IA( 250V/AC) | IA(250V/AC) | IA(250V/AC) | |
| lA(30v DC) | IA(30V/AC) | IA(30V/AC) |
| Installation og dimensioner | |||
| Ledningskapacitet (mm2) | Hård tråd | 4～25 | 4～25 |
| Fleksibel tråd | 4～16 | 4～16 | |
| Afskalningslængde (mm ) | 10 | 10 | |
| klemmer crcwa | M5 | M5 | |
| Drejekraft (Nm ) | Hovedcircuit | 3.5 | 3.5 |
| Fjernsignalkontakt | 0.25 | 0.25 | |
| Beskyttelsesklasse | Alle profiler | IP40 | IP40 |
| Forbindelsesport | IP20 | IP20 | |
| Installationsmiljø | Ingen tydelig stød og vibration | ||
| Højde (m) | ≤2000 | ≤2000 | |
| Arbejdstemperatur | -30℃~+70℃C | -30℃~+70℃C | |
| Relativ luftfugtighed | 30%~90 % | 30%~90 % | |
| Hvordan installeres | Monteret med H 35-7,5/DIN35 stålmonteringsprofil | ||
| Størrelse(mm) (BxHxD) |
W | 36 | 54 |
| H | 90 | 90 | |
| L | 67.6 | 67.6 | |
| Vægt (kg ) | 0.24 | 0.36 | |

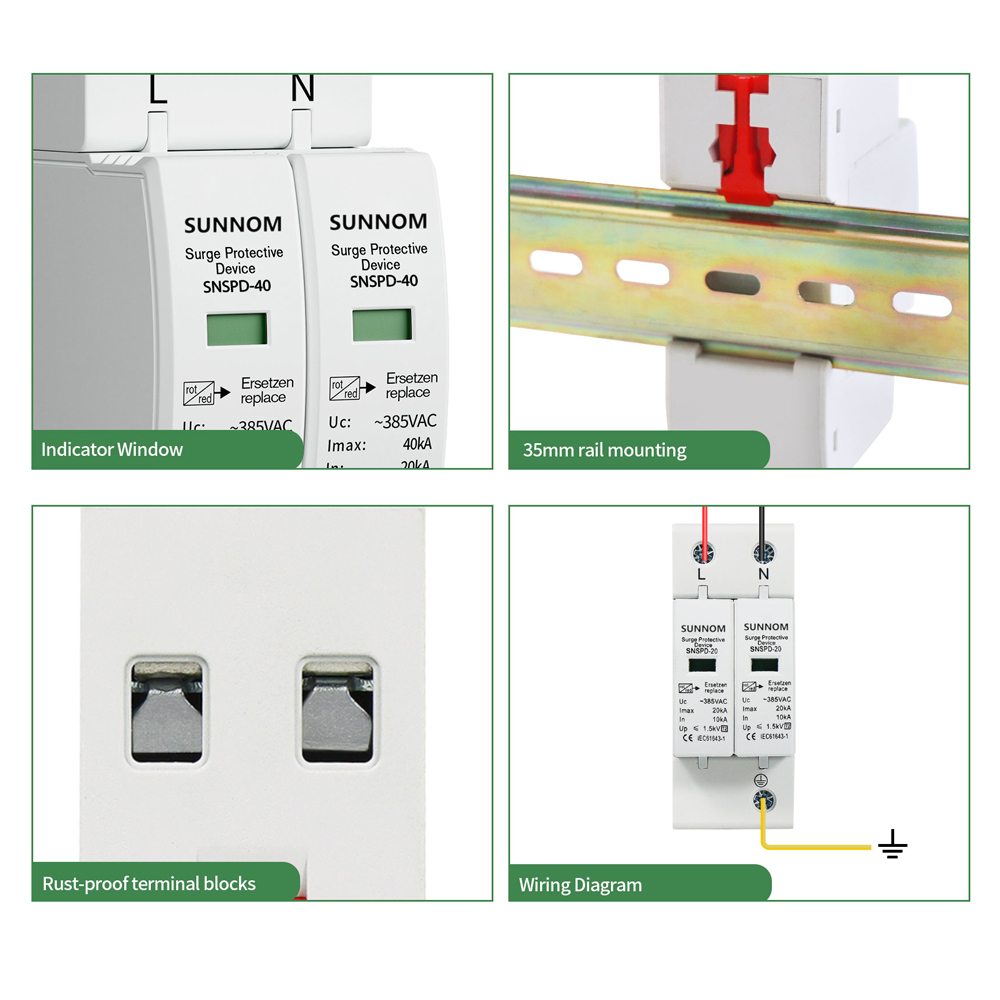

Produktet leveres med et indikatorvindue. Når indikatorvinduet bliver rødt, betyder det, at produktet er skadet og skal udskiftes. De 10 MMX10 MM rustfri klemmer gør det nemt at tilslutte kabel af forskellige specifikationer. Produktets beskyttelsesklasse er IP20, og det har et 35 MM internationalt standardiseret kortsokkel til montering på bagsiden, hvilket gør det nemt at installere i fordelingsudstyr.

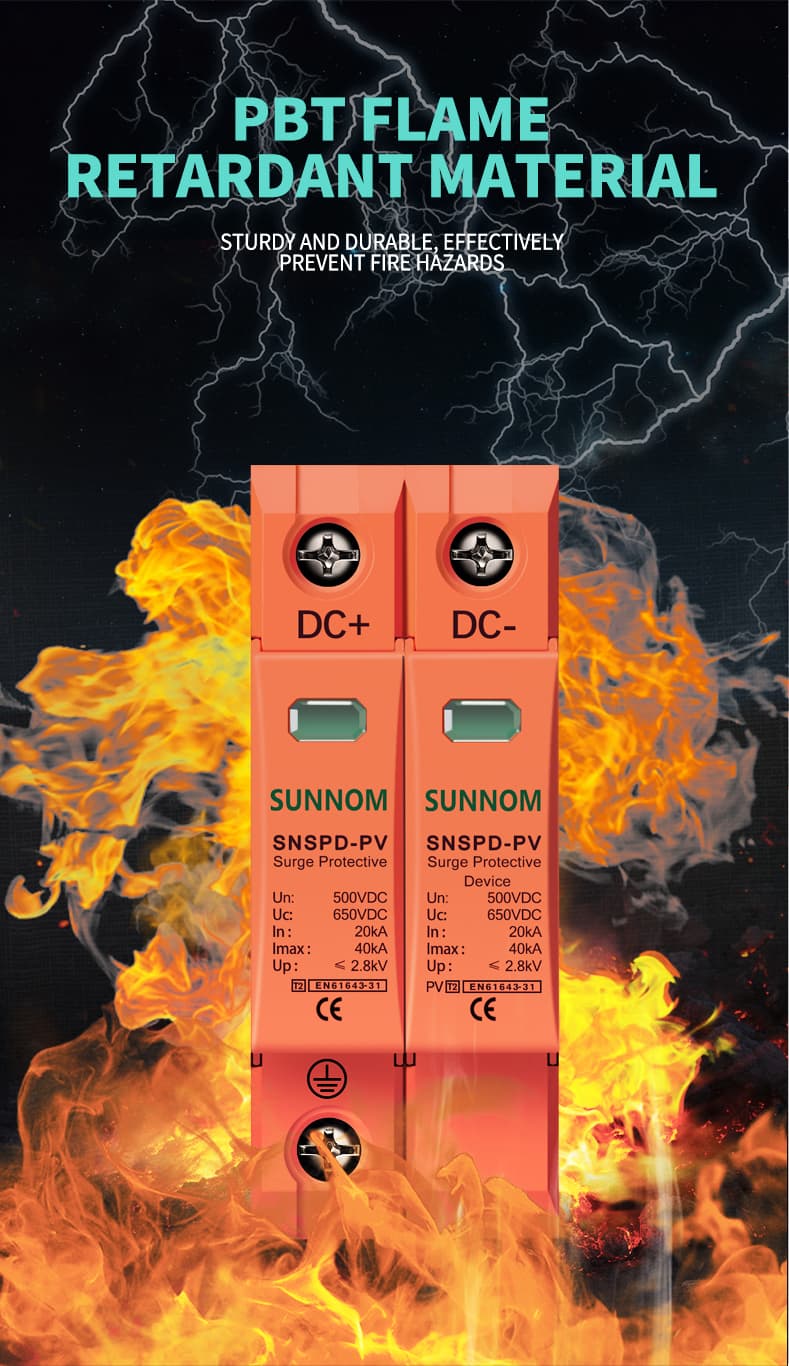

Hus til overspændingsbeskyttelse er fremstillet af højkvalitets V0 flammehæmmende PBT-materiale. Det kan anvendes i en miljømæssig temperaturområde på -30℃~+70℃. Produktet er sikkert og mere pålideligt under brug.

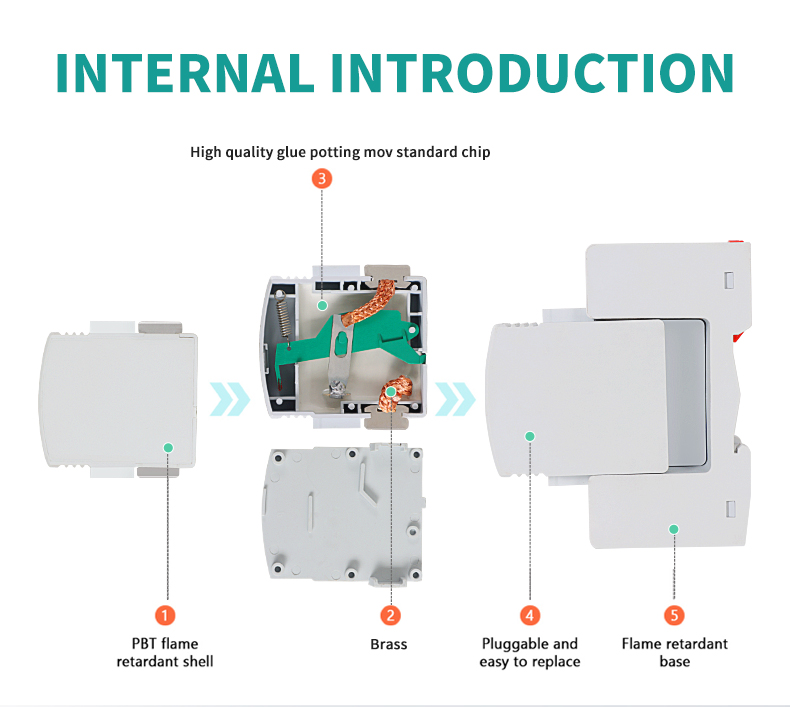

Den interne chip anvender højkvalitets overspændingsbeskyttelseschip, som er valgt i overensstemmelse med international standard for varistorer og overspændingsbeskyttelse. Produktets responstid er ＜25NS.

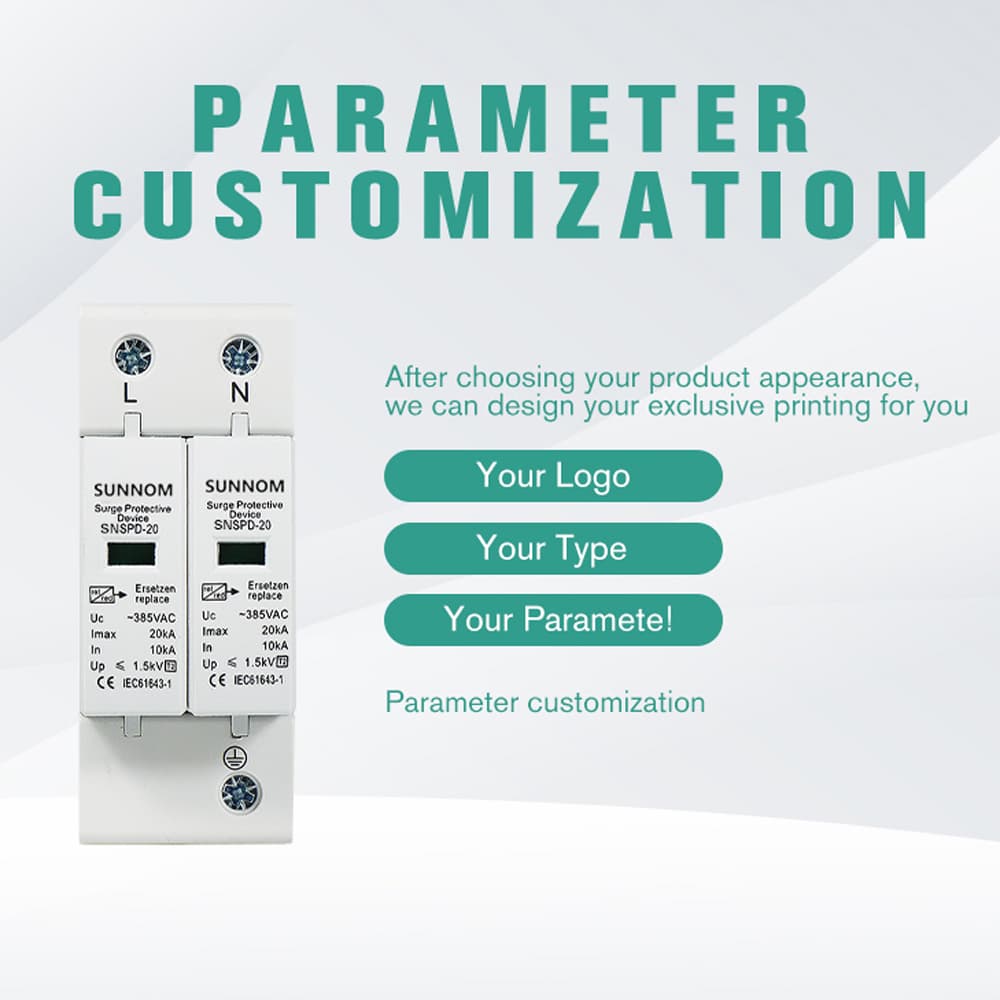

SNSPD-seriens overspændingsbeskyttere, konventionelle specifikationer inkluderer 2P/4P 275V 385V, mærkestrøm 20 kA, maksimal afladestrøm 40 kA, spænding og afladestrøm kan tilpasses, produktfarve og produktlogo kan også tilpasses
DC SPD emballageinformation:
2P DC SPD: 60 STK PER KASSE/43*21*25 CM/15,5 KG, 3P DC SPD: 30 STK PER KASSE/43*21*25 CM/31 KG, hver overspændingsbeskytter er belagt og emballeret i en separat lille æske, hvilket gør det nemt at sælge og opbevare i lang tid. Efter åbning er den stadig som ny.
Vi understøtter tilpasning af indre og ydre æsker. Vi kan tilpasse emballeringsmængden i hver æske og hver kasse og gratis designe mønster og farve på den indre og ydre emballage.

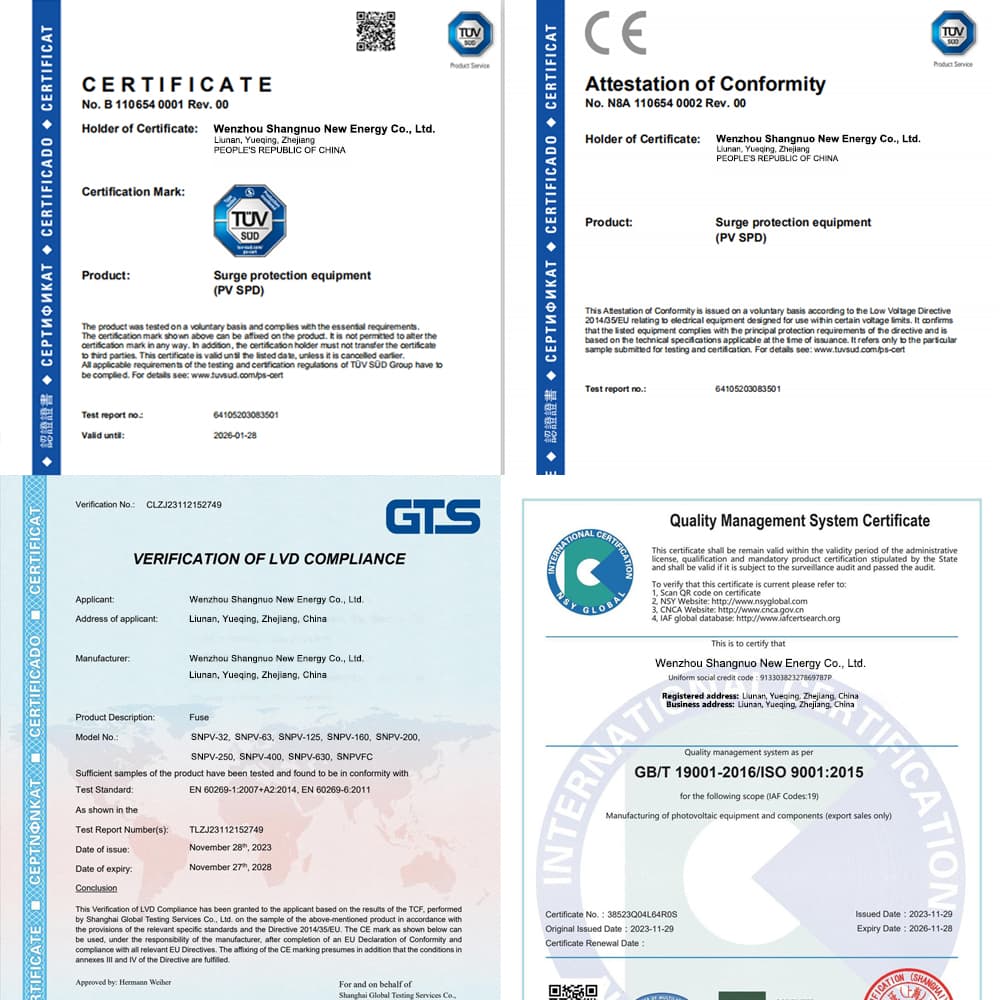

Vores pRODUKTER overholder internationale standarder såsom EN61643-31 og har TUV, CE, ISO9001 og andre certificeringer. Vi kan producere over 50.000 overspændingsafledere om ugen og har altid lager. Ordrer under 1.000 enheder kan sendes inden for 3 dage, hvilket sikrer hurtig og tidsvarende levering.
Produkterne administreres og produceres strengt i overensstemmelse med ISO9001 kvalitetsstyringssystemet fra råvarer, produktionsproces til produktest. Alle processer udføres internt for at sikre, at hvert produkt har høj kvalitet. Vi garanterer to års garanti. Hvis du har spørgsmål vedrørende produkterne, bedes du kontakte os. Vi tilbyder gratis produktreklamevideoer og billeder.
