SNSPD-PV CE TUV Solární PV 20KA-40kA 2P 3P DC 500V 600V 800V 1000V 1500V DPS Přepěťové ochrany Ochranné zařízení proti přepětí SPD
Přepěťová ochrana SUNNOM Solar DC (SPD) je klíčovou bezpečnostní součástí fotovoltaického systému pro výrobu energie, která se speciálně používá k ochraně stejnosměrné strany před okamžitým přepětím (špičkou) způsobeným úderem blesku, aktivací spínače nebo kolísáním sítě. Dokáže účinně chránit fotovoltaické moduly, střídače, slučovací boxy a další zařízení před vysokonapěťovým šokem, zajistit stabilní provoz systému a prodloužit životnost zařízení.
Popis
Specifikace
| Řada XLSPD-PV Přepěťová ochrana | XLSPD-PV | ||||||
| PVDC - specifické | EN50539-11 | ||||||
| Polák | 2P | 2P | 2P | 2P | 3p | 3p | 3P (Vlastní provedení) |
| Elektrický parametr | |||||||
| Klasifikovaný test | ⅱ | ⅱ | ⅱ | ⅱ | ⅱ | ⅱ | ⅱ |
| Uoc max (VDC) | 500 | 600 | 800 | 1000 | 1000 | 1200 | 1500 |
| 1 | 500 | 600 | 800 | 1000 | 1000 | 1200 | 1500 |
| in (8 /20 )us ( kA) | 20 | 20 | 20 | 20 | 20 | 20 | 20 |
| lma x(8 /20 )us( kA ) | 40 | 40 | 40 | 40 | 40 | 40 | 40 |
| up( kV ) | 2.8 | 2.8 | 3.2 | 3.2 | 3.8 | 3.8 | 5 |
| Dálkový signální kontakt - |
Maximální pracovní napětí (V) | 250VAC/30VDC | 250VAC/30VDC |
| Maximální pracovní proud(A )IA( 250v/AC )IA( 250V/AC ) | IA(250V/AC) | IA(250V/AC) | |
| lA(30v DC) | IA(30V/AC) | IA(30V/AC) |
Instalace a rozměry
| Průřez vodiče (mm2) | Tužší drát | 4～25 | 4～25 |
| Flexibilní drát | 4～16 | 4～16 | |
| Délka odizolování (mm) | 10 | 10 | |
| svorky crcwa | M5 | M5 |
| Točivý moment (Nm) | Hlavní obvod | 3.5 | 3.5 |
| Dálkový signální kontakt | 0.25 | 0.25 | |
| Třída ochrany | Všechen profil | IP40 | IP40 |
| Připojovací port | IP20 | IP20 |
| Instalační prostředí | Žádný zřetelný náraz a vibrace | ||
| Nadmořská výška (m) | ≤2000 | ≤2000 | |
| Pracovní teplota | -30℃~+70℃C | -30℃~+70℃C | |
| Relativní vlhkost | 30%~90 % | 30%~90 % | |
| Jak nainstalovat | Montáž na ocelovou lištu H 35-7,5/DIN35 | ||
| Velikost(mm) (ŠxVxH) |
Š | 36 | 54 |
| H | 90 | 90 | |
| L | 67.6 | 67.6 | |
| Hmotnost (kg ) | 0.24 | 0.36 | |

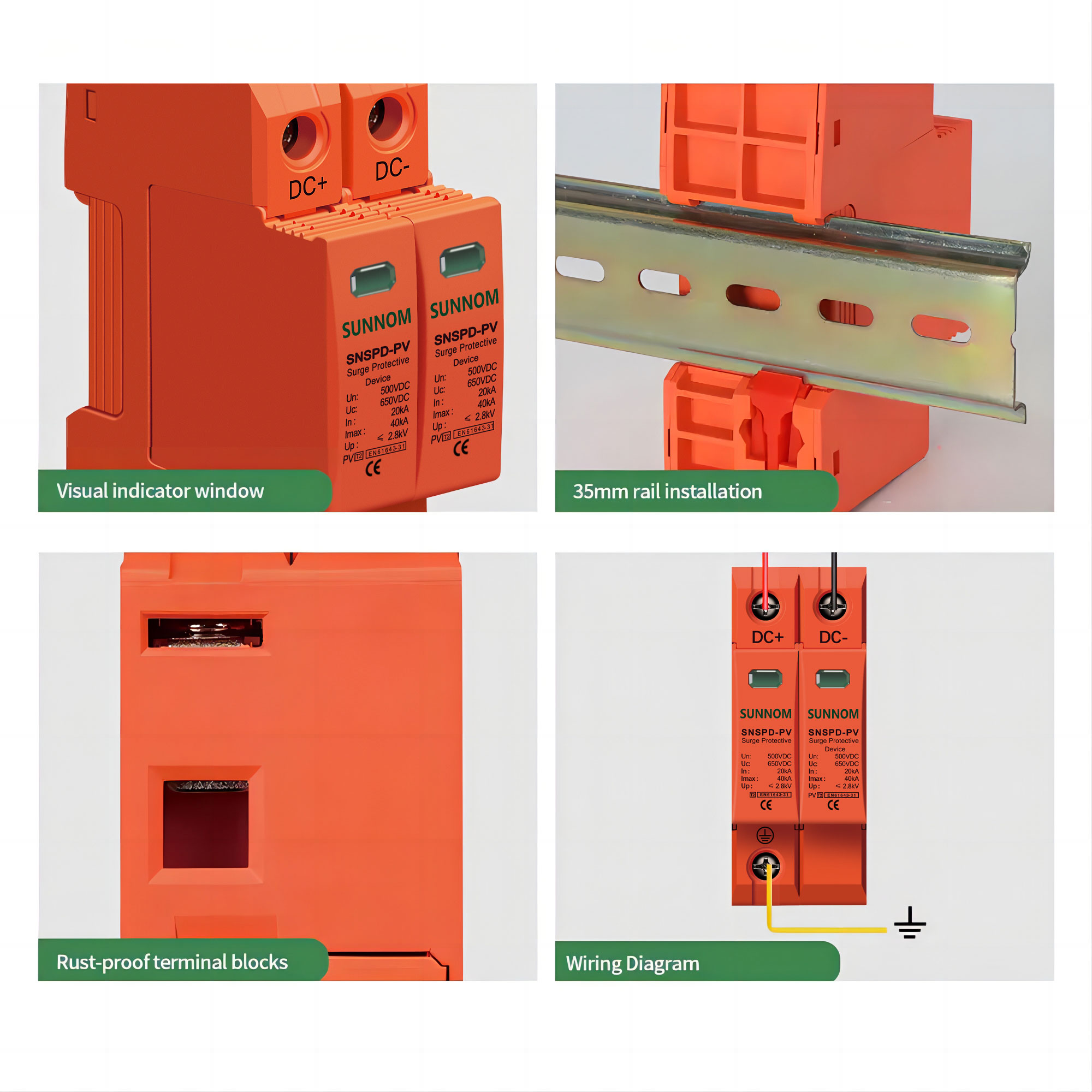

Výrobek je vybaven indikačním okénkem. Pokud se indikační okénko zbarví červeně, znamená to, že je výrobek poškozen a je třeba jej vyměnit. Neplastový svorkovnicový blok 10MMX10MM snadno zvládne kabeláž různých specifikací. Stupeň ochrany výrobku je IP20 a západka na zadní straně výrobku je 35MM mezinárodní standardní lišta, která umožňuje snadnou instalaci v rozváděči.
Skříňka ochrany proti přepětí je vyrobena z vysoce kvalitního V0 samozhášivého materiálu PBT. Může být použita v prostředí s teplotou -30℃~+70℃. Výrobek je během používání bezpečnější a spolehlivější.

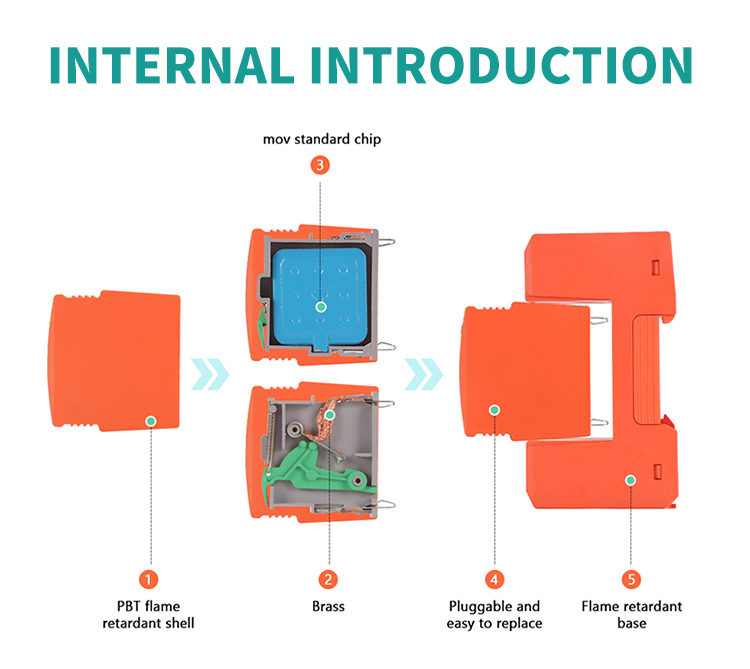

Interní čip využívá vysoce kvalitní čip proti přepětí, který je vybrán podle tabulky mezinárodního standardu varistoru a přepětí. Rychlost reakce výrobku je ＜25NS.
Řada ochranných přístrojů SNSPD-PV, běžné specifikace zahrnují 2P 500V, 2P 600V, 2P 800V, 2P 1000V, 3P 1000V, 3P 1500V, jmenovitý vybíjecí proud 20 kA, maximální vybíjecí proud 40 kA, napětí a vybíjecí proud lze přizpůsobit dle potřeby, barvu produktu a logotyp lze rovněž přizpůsobit
