SNSPD-PV CE TUV Aurinkopaneelin 20 KA-40 kA 2P 3P DC 500 V 600 V 800 V 1000 V 1500 V jännitteenrajoitin suojaus ylijännitesuoja laite SPD
SUNNOM Solar DC Surge Protection Device (SPD) on aurinkosähköntuotantojärjestelmän keskeinen turvakomponentti, jota käytetään erityisesti suojaamaan tasavirtapuolta salamaniskun, kytkimen toiminnan tai verkon vaihtelun aiheuttamalta hetkelliseltä ylijännitteeltä. Se voi tehokkaasti suojata aurinkosähkömoduuleja, inverttereitä, yhdistelmärasioita ja muita laitteita suurjänniteiskuilta, varmistaa järjestelmän vakaan toiminnan ja pidentää laitteiden käyttöikää.
Kuvaus
Mitat
| XLSPD-PV-sarjan ylijännitesuoja | XLSPD-PV | ||||||
| PVDC -erityinen | EN50539-11 | ||||||
| Puolalainen | 2P | 2P | 2P | 2P | 3P | 3P | 3P(MUKAUTETTU) |
| Sähköparametri | |||||||
| Luokiteltu testi | ⅱ | ⅱ | ⅱ | ⅱ | ⅱ | ⅱ | ⅱ |
| Uoc max (VDC) | 500 | 600 | 800 | 1000 | 1000 | 1200 | 1500 |
| 1 | 500 | 600 | 800 | 1000 | 1000 | 1200 | 1500 |
| ln (8 /20 )us ( kA) | 20 | 20 | 20 | 20 | 20 | 20 | 20 |
| lma x(8 /20 )us( kA ) | 40 | 40 | 40 | 40 | 40 | 40 | 40 |
| ylös( kV ) | 2.8 | 2.8 | 3.2 | 3.2 | 3.8 | 3.8 | 5 |
| Etäsignaalikosketin - |
Suurin käyttöjännite (V) | 250VAC/30VDC | 250VAC/30VDC |
| Suurin käyttövirta(A )IA( 250v/AC )IA( 250V/AC) | IA(250V/AC) | IA(250V/AC) | |
| lA(30v DC) | IA(30V/AC) | IA(30V/AC) |
Asennus ja mitat
| Johtojen kapasiteetti (mm2) | Kovaviiva | 4～25 | 4～25 |
| Joustava kaapeli | 4～16 | 4～16 | |
| Irtokantopituus (mm ) | 10 | 10 | |
| liitännät crcwa | M5 | M5 |
| Vääntömomentti (Nm ) | Pääsähkökierros | 3.5 | 3.5 |
| Etäsignaalikosketin | 0.25 | 0.25 | |
| Suojaluokka | Kaikki profiilit | IP40 | IP40 |
| Liitännäiskohta | IP20 | IP20 |
| Asennusympäristö | Ei ilmeistä tärinää eikä iskuja | ||
| Korkeus (m) | ≤2000 | ≤2000 | |
| Toimintalämpötila | -30℃~+70℃C | -30℃~+70℃C | |
| Suhteellinen kosteus | 30 %~90 % | 30 %~90 % | |
| Kuinka asentaa | Asennettu H 35-7,5/DIN35 teräksinen kiinnityssyvennys | ||
| Koko(mm) (LxKxP) |
L | 36 | 54 |
| K | 90 | 90 | |
| L | 67.6 | 67.6 | |
| Paino (kg ) | 0.24 | 0.36 | |
Tuotteessa on ilmaisinikkuna. Kun ilmaisinikkuna vaihtuu punaiseksi, se tarkoittaa, että tuote on vaurioitunut ja se täytyy vaihtaa. Tuotteen 10 MMX10 MM ruostumaton liitäntäklemmikko sallii eri kooten sähkökaapeleiden liitännän. Tuotteen suojaluokka on IP20, ja tuotteen takana olevassa kiinnikkeessä on 35 MM:n kansainvälinen standardikiskojen kiinnityspaikka, joka mahdollistaa helpon asennuksen sähköjakaumolaitteeseen.

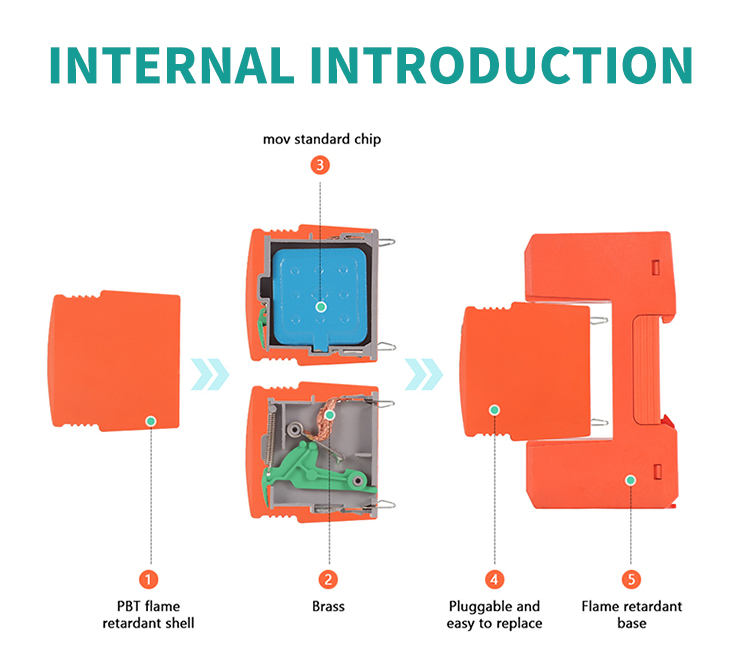

Ylijännitesuojan kotelo on valmistettu laadukkaasta V0-paloturvallisesta PBT-muovista. Sitä voidaan käyttää ympäristössä, jonka lämpötila on -30℃~+70℃. Tuote on käytössä turvallisempi ja luotettavampi.
Sisäinen piiri käyttää laadukasta ylijännitepiiriä, joka on valittu kansainvälisen varistori- ja ylijännitevertailutaulukon mukaisesti. Tuotteen vasteaika on ＜25NS.

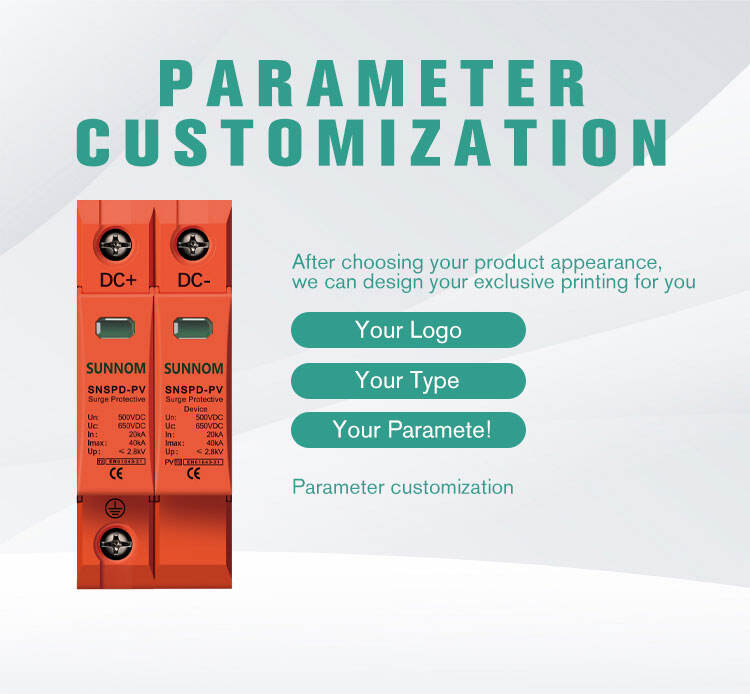

SNSPD-PV-sarjan ylijännitesuojaimet, tavanomaiset määritykset sisältävät 2P 500V, 2P 600V, 2P 800V, 2P 1000V, 3P 1000V, 3P 1500V, nimellispurkavirta 20 kA, maksimipurkavirta 40 kA, jännite ja purkavirta voidaan mukauttaa, tuotteen väri ja logot voidaan myös mukauttaa
