DC SPD
SUNNOM Solar DC Surge Protection Device (SPD) on aurinkosähköntuotantojärjestelmän keskeinen turvakomponentti, jota käytetään erityisesti suojaamaan tasavirtapuolta salamaniskun, kytkimen toiminnan tai verkon vaihtelun aiheuttamalta hetkelliseltä ylijännitteeltä. Se voi tehokkaasti suojata aurinkosähkömoduuleja, inverttereitä, yhdistelmärasioita ja muita laitteita suurjänniteiskuilta, varmistaa järjestelmän vakaan toiminnan ja pidentää laitteiden käyttöikää.
Kuvaus
| Mitat | |||||||
| XLSPD-PV-sarjan ylijännitesuoja | XLSPD-PV | ||||||
| PVDC -erityinen | EN50539-11 | ||||||
| Puolalainen | 2P | 2P | 2P | 2P | 3P | 3P | 3P(MUKAUTETTU) |
| Sähköparametri | |||||||
| Luokiteltu testi | ⅱ | ⅱ | ⅱ | ⅱ | ⅱ | ⅱ | ⅱ |
| Uoc max (VDC) | 500 | 600 | 800 | 1000 | 1000 | 1200 | 1500 |
| 1 | 500 | 600 | 800 | 1000 | 1000 | 1200 | 1500 |
| ln (8 /20 )us ( kA) | 20 | 20 | 20 | 20 | 20 | 20 | 20 |
| lma x(8 /20 )us( kA ) | 40 | 40 | 40 | 40 | 40 | 40 | 40 |
| ylös( kV ) | 2.8 | 2.8 | 3.2 | 3.2 | 3.8 | 3.8 | 5 |
| Etäsignaalikosketin | Suurin käyttöjännite (V) | 250VAC/30VDC | 250VAC/30VDC |
| Suurin käyttövirta(A )IA( 250v/AC )IA( 250V/AC) | IA(250V/AC) | IA(250V/AC) | |
| lA(30v DC) | IA(30V/AC) | IA(30V/AC) |
| Asennus ja mitat | |||
| Johtojen kapasiteetti (mm2) | Kovaviiva | 4～25 | 4～25 |
| Joustava kaapeli | 4～16 | 4～16 | |
| Irtokantopituus (mm ) | 10 | 10 | |
| liitännät crcwa | M5 | M5 | |
| Vääntömomentti (Nm ) | Pääsähkökierros | 3.5 | 3.5 |
| Etäsignaalikosketin | 0.25 | 0.25 | |
| Suojaluokka | Kaikki profiilit | IP40 | IP40 |
| Liitännäiskohta | IP20 | IP20 | |
| Asennusympäristö | Ei ilmeistä tärinää eikä iskuja | ||
| Korkeus (m) | ≤2000 | ≤2000 | |
| Toimintalämpötila | -30℃~+70℃C | -30℃~+70℃C | |
| Suhteellinen kosteus | 30 %~90 % | 30 %~90 % | |
| Kuinka asentaa | Asennettu H 35-7,5/DIN35 teräksinen kiinnityssyvennys | ||
| Koko(mm) (LxKxP) |
L | 36 | 54 |
| K | 90 | 90 | |
| L | 67.6 | 67.6 | |
| Paino (kg ) | 0.24 | 0.36 | |

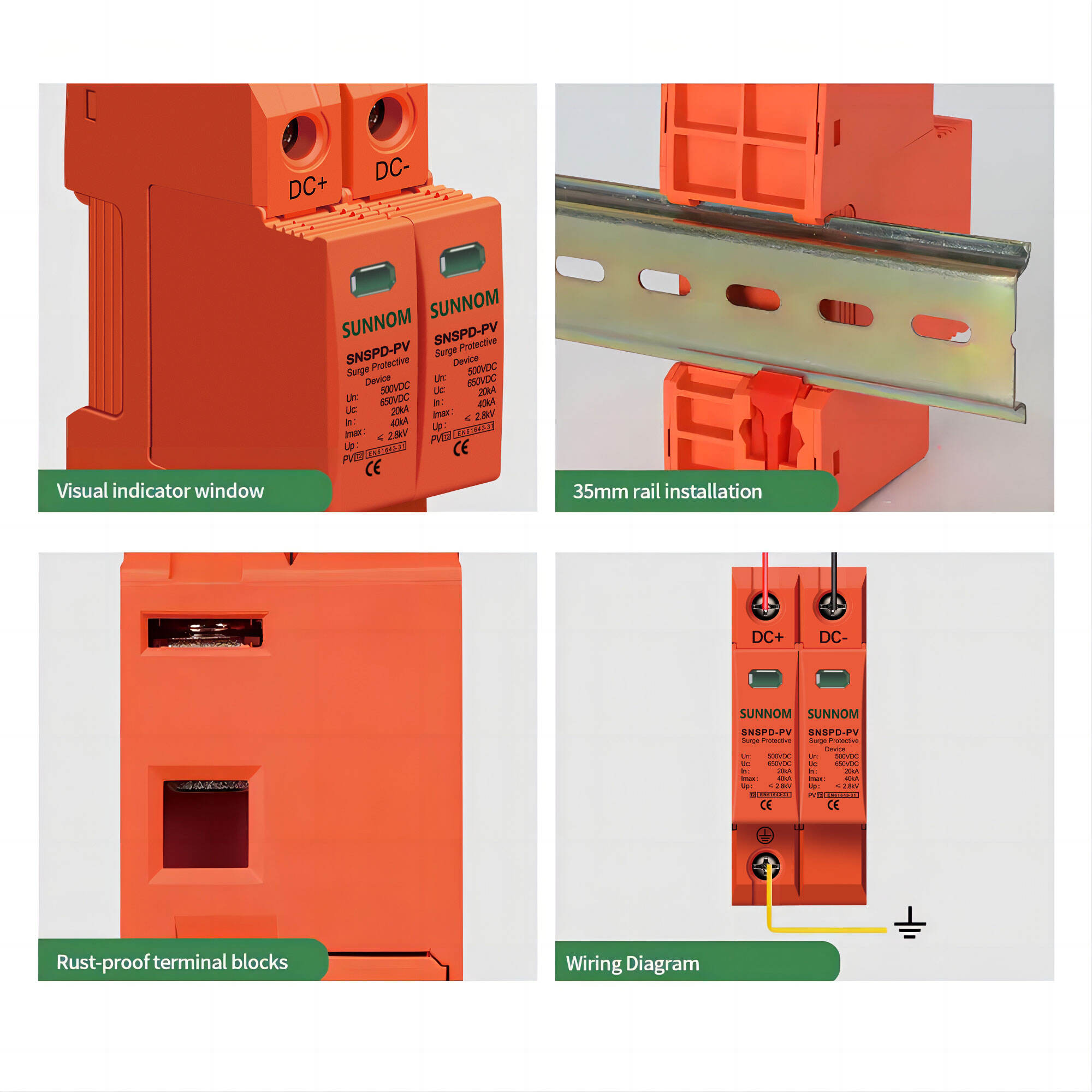

Tuotteessa on ilmaisinikkuna. Kun ilmaisinikkuna vaihtuu punaiseksi, se tarkoittaa, että tuote on vaurioitunut ja se täytyy vaihtaa. Tuotteen 10 MMX10 MM ruostumaton liitäntäklemmikko sallii eri kooten sähkökaapeleiden liitännän. Tuotteen suojaluokka on IP20, ja tuotteen takana olevassa kiinnikkeessä on 35 MM:n kansainvälinen standardikiskojen kiinnityspaikka, joka mahdollistaa helpon asennuksen sähköjakaumolaitteeseen.

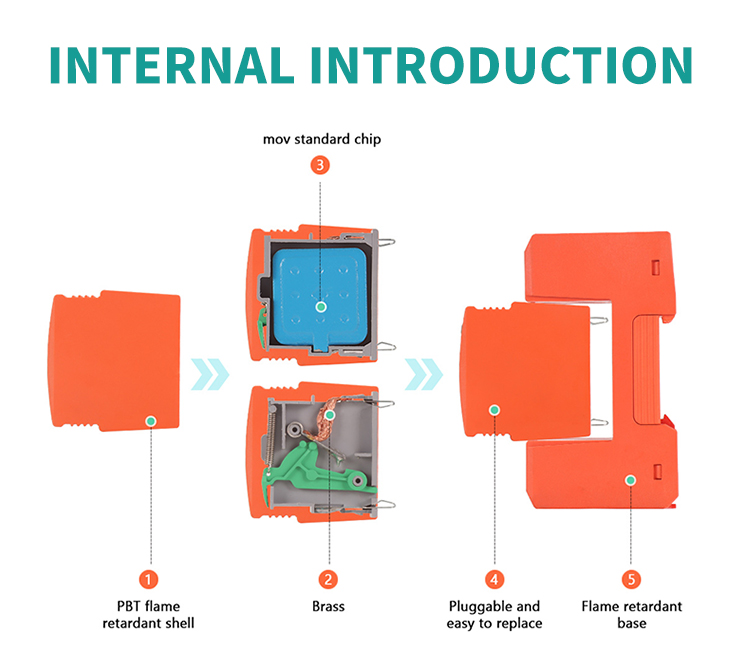

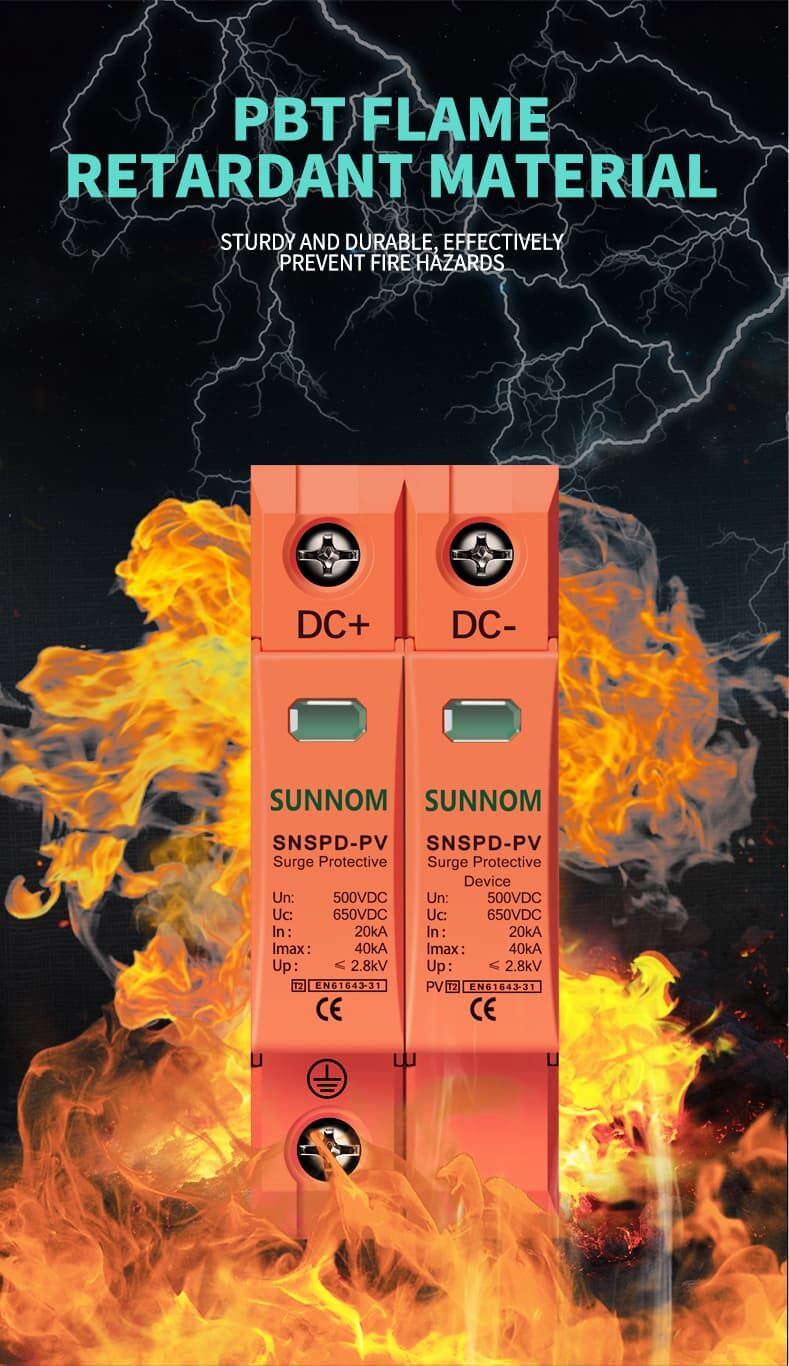

Ylijännitesuojan kotelo on valmistettu laadukkaasta V0-paloturvallisesta PBT-muovista. Sitä voidaan käyttää ympäristössä, jonka lämpötila on -30℃~+70℃. Tuote on käytössä turvallisempi ja luotettavampi.
Sisäinen piiri käyttää laadukasta ylijännitepiiriä, joka on valittu kansainvälisen varistori- ja ylijännitevertailutaulukon mukaisesti. Tuotteen vasteaika on ＜25NS.

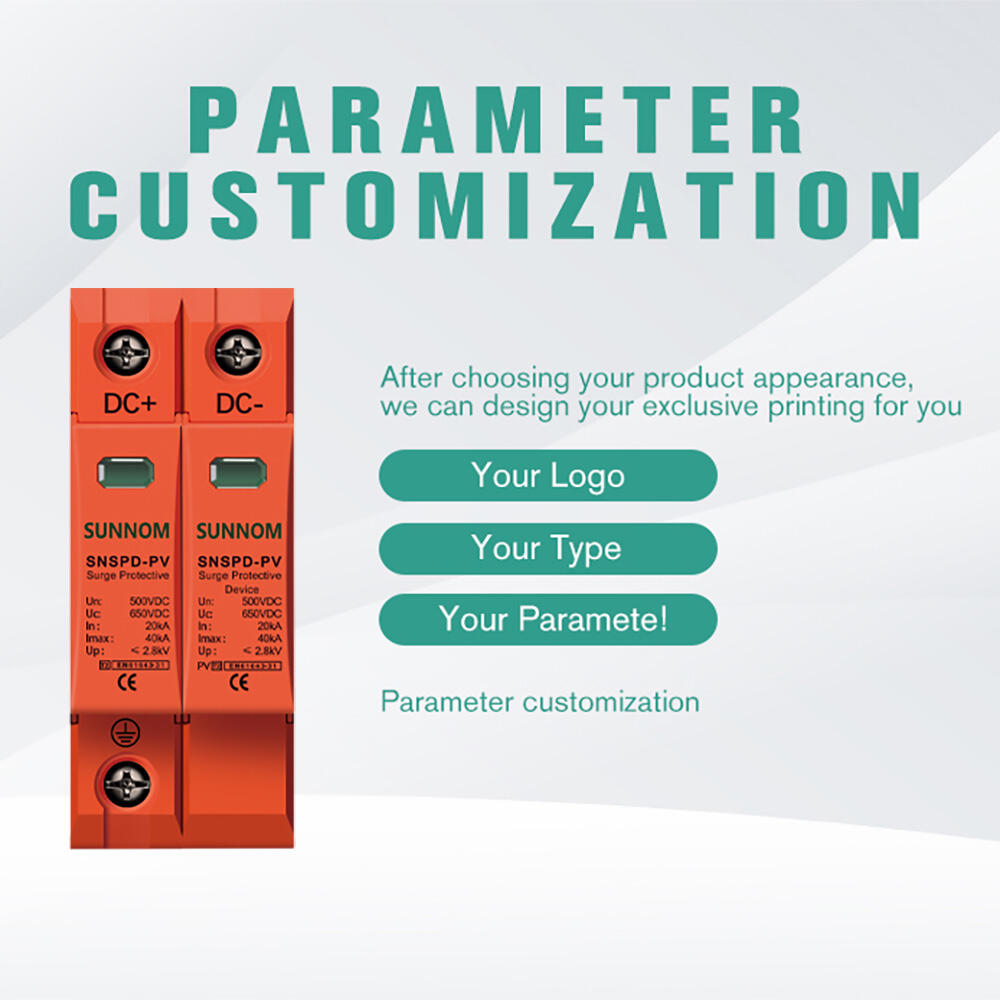

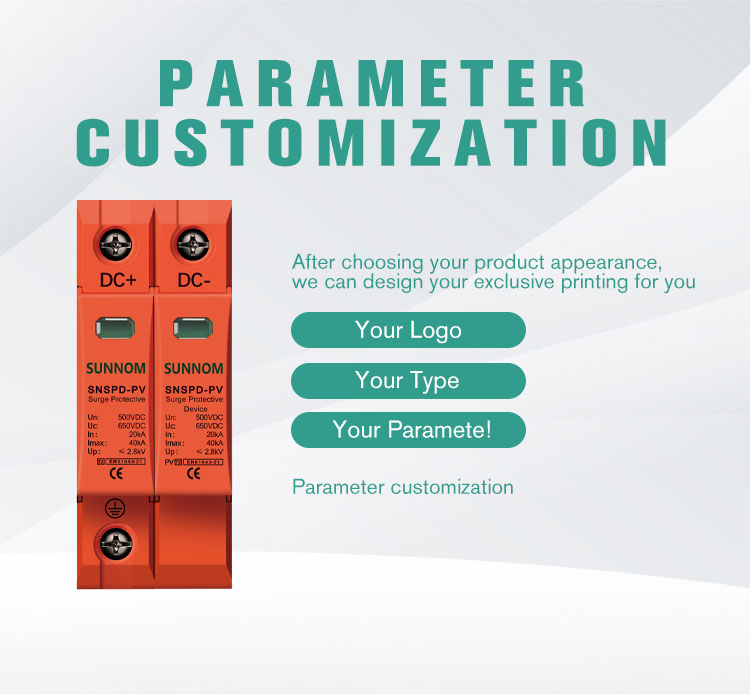

SNSPD-PV -sarjan ylijännitesuojaimet, perustiedot sisältävät 2P 500V, 2P 600V, 2P 800V, 2P 1000V, 3P 1000V, 3P 1500V, nimellisvirta 20 kA, maksimivirta 40 kA, jännite ja purkuvirta voidaan mukauttaa, tuotteen väri ja logot voidaan myös mukauttaa.
Yhteyden DC SPD -pakkauksen tiedot:
2P ylijännitesuoja: 60 kpl / kartonkilaatikko/43*21*25 cm/15,5 kg, 3P ylijännitesuoja: 42 kpl / kartonkilaatikko/43*21*25 cm/18,5 kg, jokainen ylijännitesuoja on päällystetty ja pakattu erilliseen pikkulaatikkoon, mikä tekee siitä helppokäyttöisen ja säilytysystävällisen pitkäaikaisesti. Avauksen jälkeen se on edelleen samanlainen kuin uutena.
Tuemme sisä- ja ulkopakkauksen mukauttamista. Voimme mukauttaa jokaisen laatikon ja jokaisen pakkauksen määrän sekä suunnitella sisä- ja ulkopakkauksen mallin ja värin ilmaiseksi.

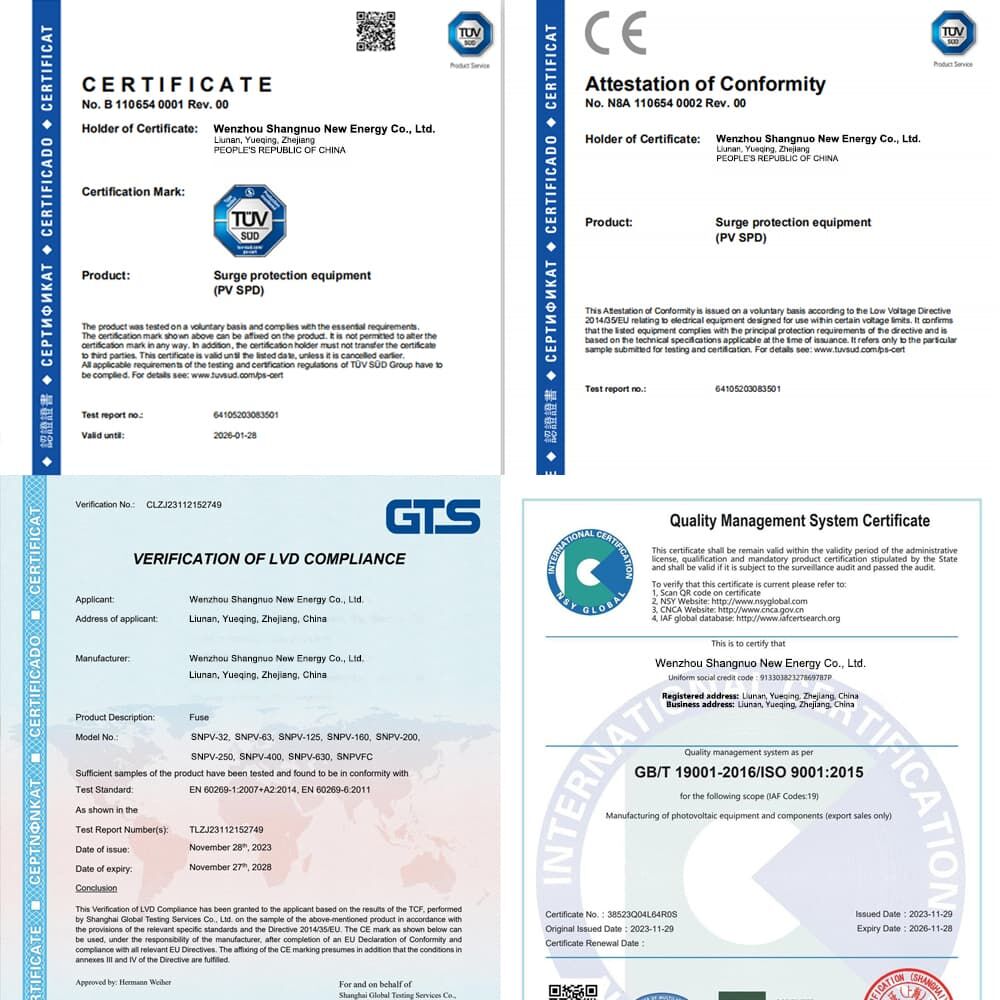

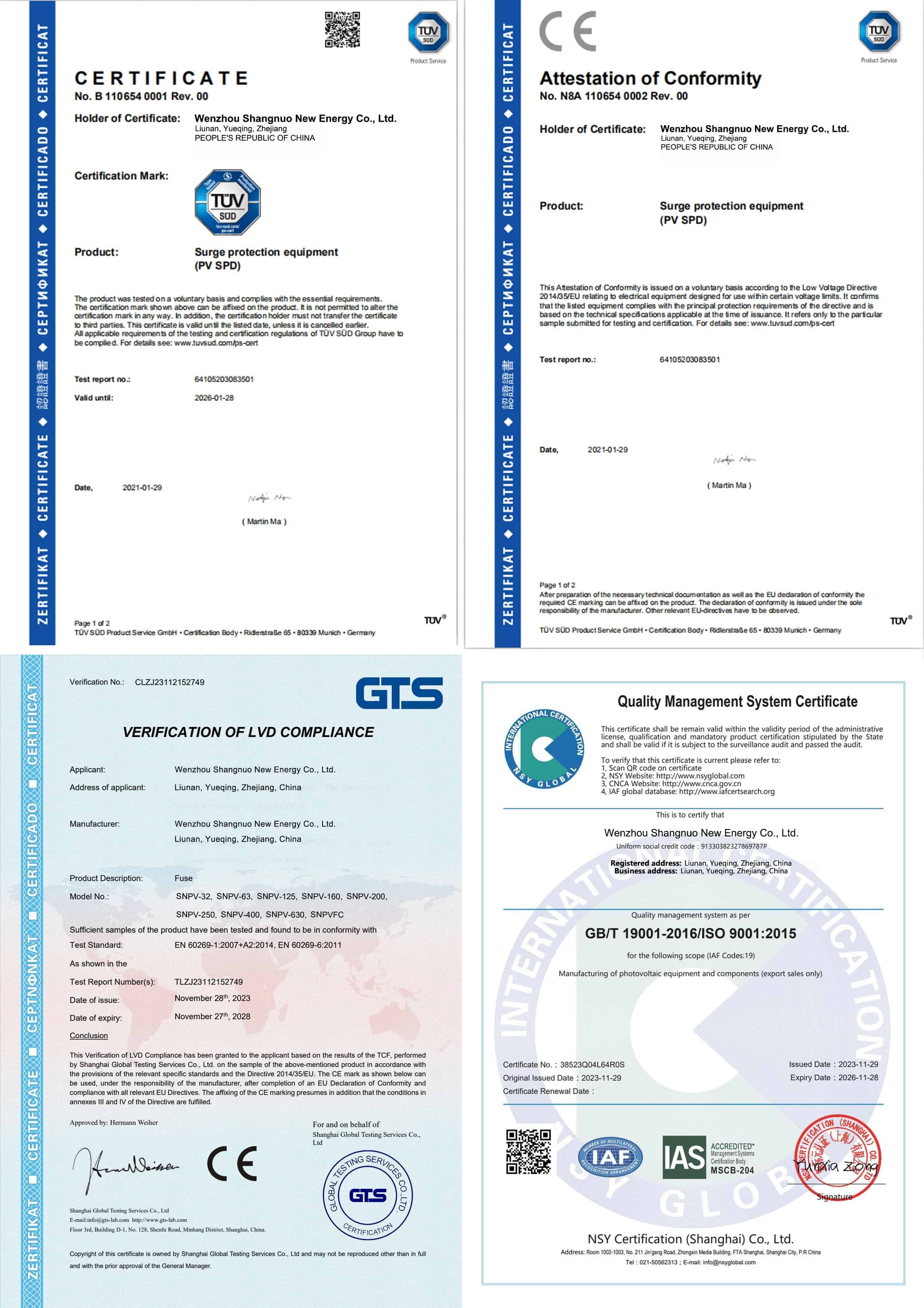

Meidän tUOTTEET Vastaa kansainvälisiä standardeja, kuten EN61643-31, ja meillä on TUV-, CE- ja ISO9001-sertifikaatit. Voimme valmistaa yli 50 000 ylijännitesuojaa viikossa, ja varastoa on aina saatavilla. Tilaukset, joissa on alle 1 000 kappaletta, voidaan toimittaa 3 päivässä, mikä takaan nopean ja ajoituksen mukaisen toimituksen.
Tuotteet hallitaan ja valmistetaan tiukasti ISO9001-laadunhallintajärjestelmän mukaisesti raaka-aineista, valmistusprosessiin ja tuotetestaukseen asti. Kaikki vaiheet toteutetaan sisäisesti, mikä varmistaa jokaisen tuotteen korkean laadun. Takuumme on kahden vuoden pituinen. Jos sinulla on kysymyksiä tuotteista, ota yhteyttä. Tarjoamme tuotekuvauksia ja kuvia sekä promootiotuotteiden videoita ilmaiseksi.
