DC SPD
SUNNOM Solar DC Peranti Perlindungan Kilat (SPD) adalah komponen keselamatan utama dalam sistem penjana kuasa fotovoltaik, yang digunakan secara khusus untuk melindungi bahagian DC daripada voltan lampau seketika (kilat) yang disebabkan oleh kilat, operasi suis atau kegoyangan grid. Ia boleh secara berkesan melindungi modul fotovoltaik, penukar kuasa, kotak penggabung dan peralatan lain daripada kejutan voltan tinggi, memastikan operasi sistem yang stabil dan memperpanjang jangka hayat peralatan.
Penerangan
| Spesifikasi | |||||||
| XLSPD-PV Siri Perlindungan Kilat | XLSPD-PV | ||||||
| PVDC - spesifik | EN50539-11 | ||||||
| Pole | 2P | 2P | 2P | 2P | 3P | 3P | 3P(COSTOMIZED) |
| Parameter elektrik | |||||||
| Ujian Diklasifikasikan | ⅱ | ⅱ | ⅱ | ⅱ | ⅱ | ⅱ | ⅱ |
| Uoc max (VDC) | 500 | 600 | 800 | 1000 | 1000 | 1200 | 1500 |
| 1 | 500 | 600 | 800 | 1000 | 1000 | 1200 | 1500 |
| ln (8 /20 )us ( kA) | 20 | 20 | 20 | 20 | 20 | 20 | 20 |
| lma x(8 /20 )us( kA ) | 40 | 40 | 40 | 40 | 40 | 40 | 40 |
| up( kV ) | 2.8 | 2.8 | 3.2 | 3.2 | 3.8 | 3.8 | 5 |
| Kenalan isyarat jauh | Voltan kerja maksimum (V) | 250VAC/30VDC | 250VAC/30VDC |
| Arus kerja maksimum(A )IA( 250v/AC )IA( 250V/AC ) | IA(250V/AC) | IA(250V/AC) | |
| lA(30v DC) | IA(30V/AC) | IA(30V/AC) |
| Pemasangan dan Dimensi | |||
| Kapasiti pendawaian(mm2) | Dawai tanpa sambungan | 4～25 | 4～25 |
| Kabel fleksibel | 4～16 | 4～16 | |
| Panjang kupasan(mm ) | 10 | 10 | |
| terminal crcwa | M5 | M5 | |
| Tork (Nm ) | Litar utama | 3.5 | 3.5 |
| Kenalan isyarat jauh | 0.25 | 0.25 | |
| Kelas Pelindungan | Semua profil | IP40 | IP40 |
| Port sambungan | IP20 | IP20 | |
| Persekitaran pemasangan | Tiada hentakan dan getaran yang jelas | ||
| Ketinggian (m) | ≤2000 | ≤2000 | |
| Suhu Operasi | -30℃~+70℃C | -30℃~+70℃C | |
| Kelembapan Relatif | 30%~90 % | 30%~90 % | |
| Cara untuk memasang | Dipasang dengan rel keluli pemasangan H 35-7.5/DIN35 | ||
| Saiz(mm) (LxTxD) |
W | 36 | 54 |
| H | 90 | 90 | |
| L | 67.6 | 67.6 | |
| Berat (kg ) | 0.24 | 0.36 | |

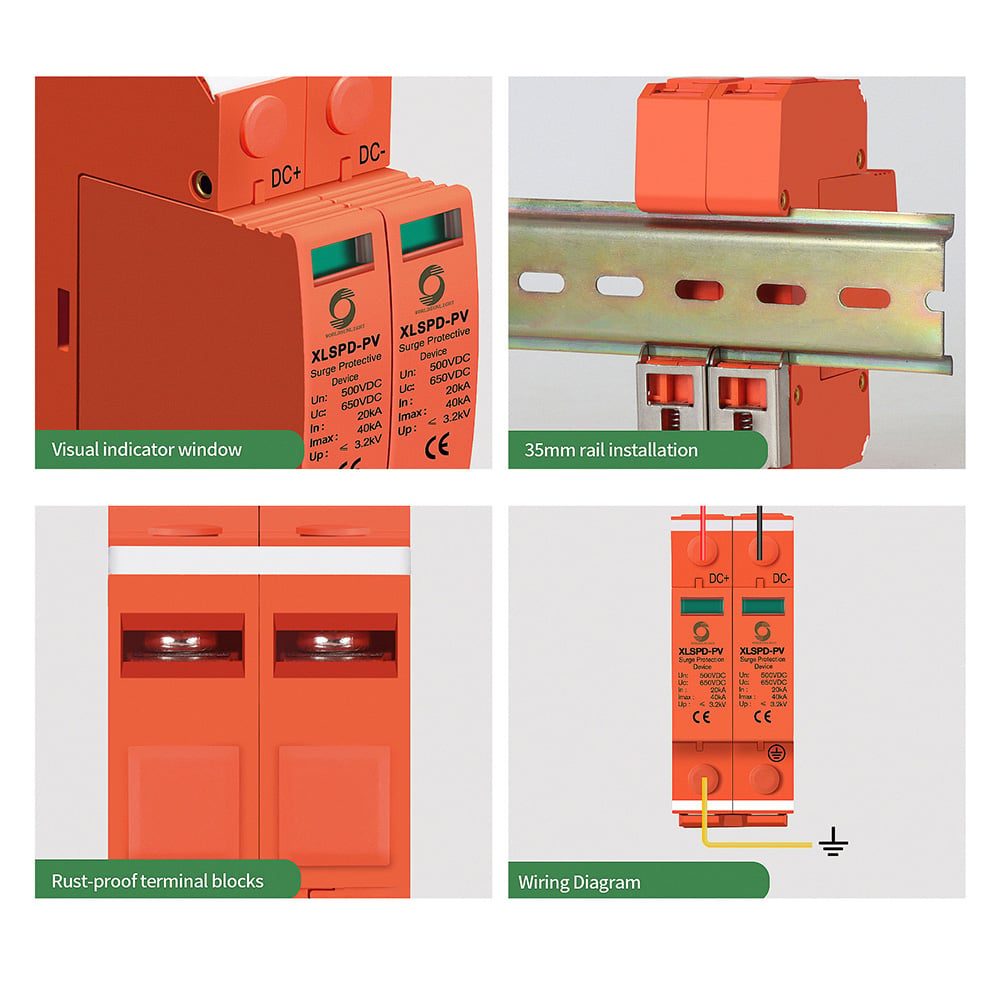

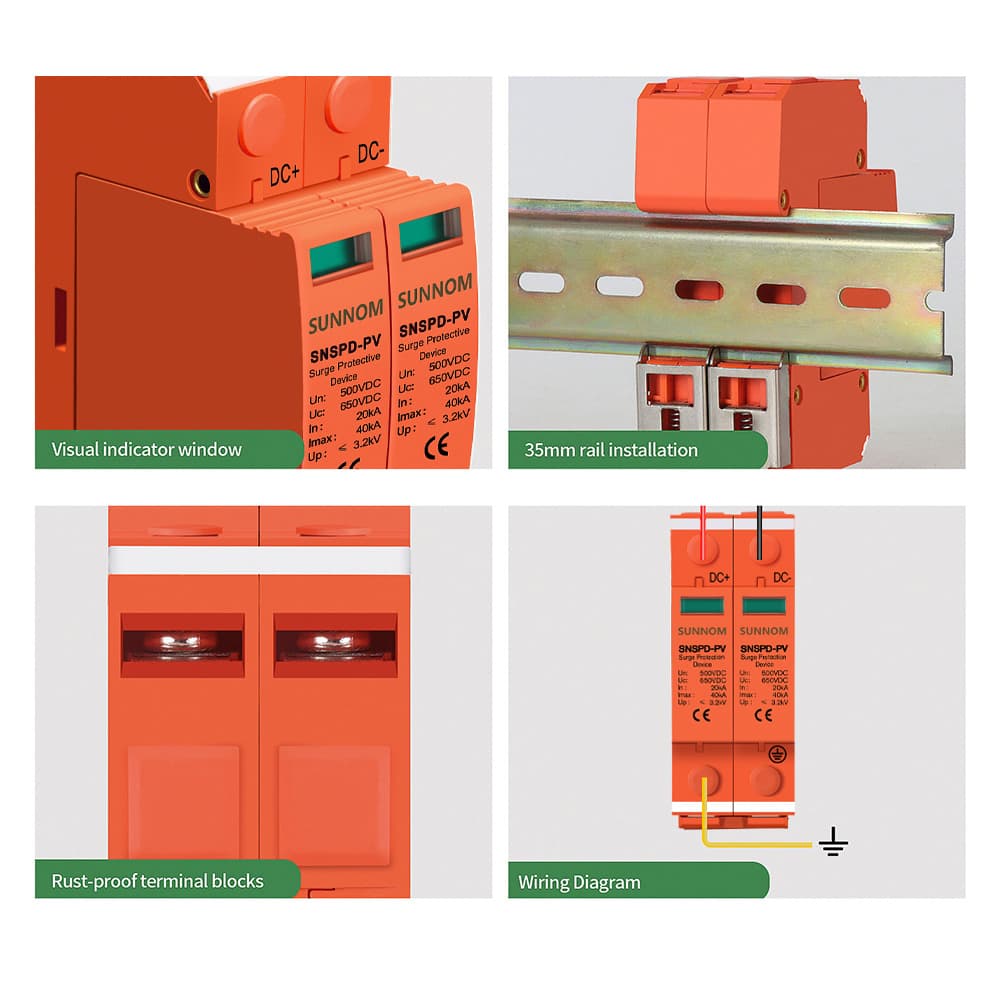

Produk ini dilengkapi dengan tingkap penunjuk. Apabila tingkap penunjuk bertukar merah, ia menunjukkan produk telah rosak dan perlu diganti. Blok terminal bebas karat 10MMX10MM memudahkan pengendalian kabel pendawaian pelbagai spesifikasi. Tahap perlindungan produk adalah IP20, dan slot pada bahagian belakang produk adalah slot panduan piawaian antarabangsa 35MM, yang memudahkan pemasangan dalam kelengkapan pengagihan kuasa.

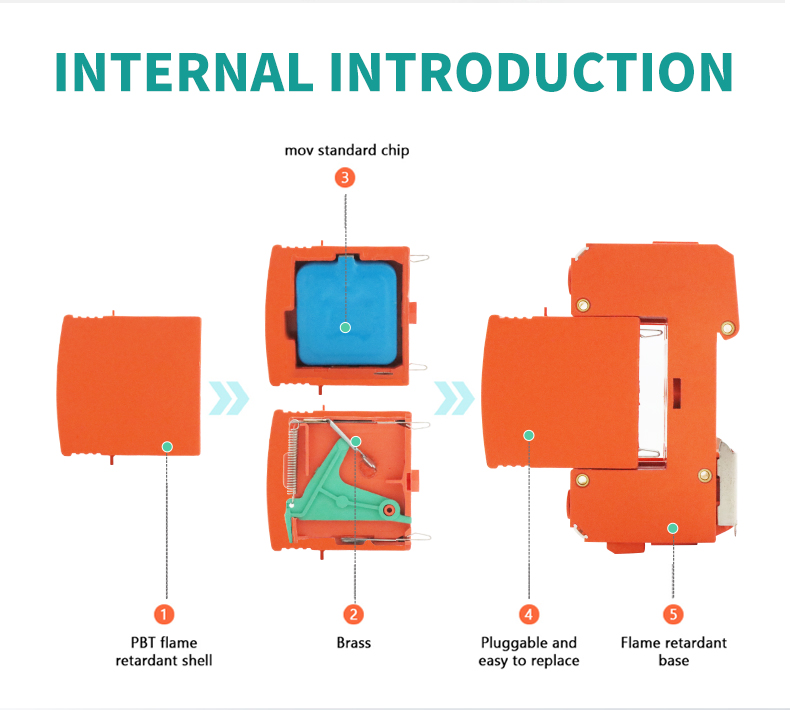

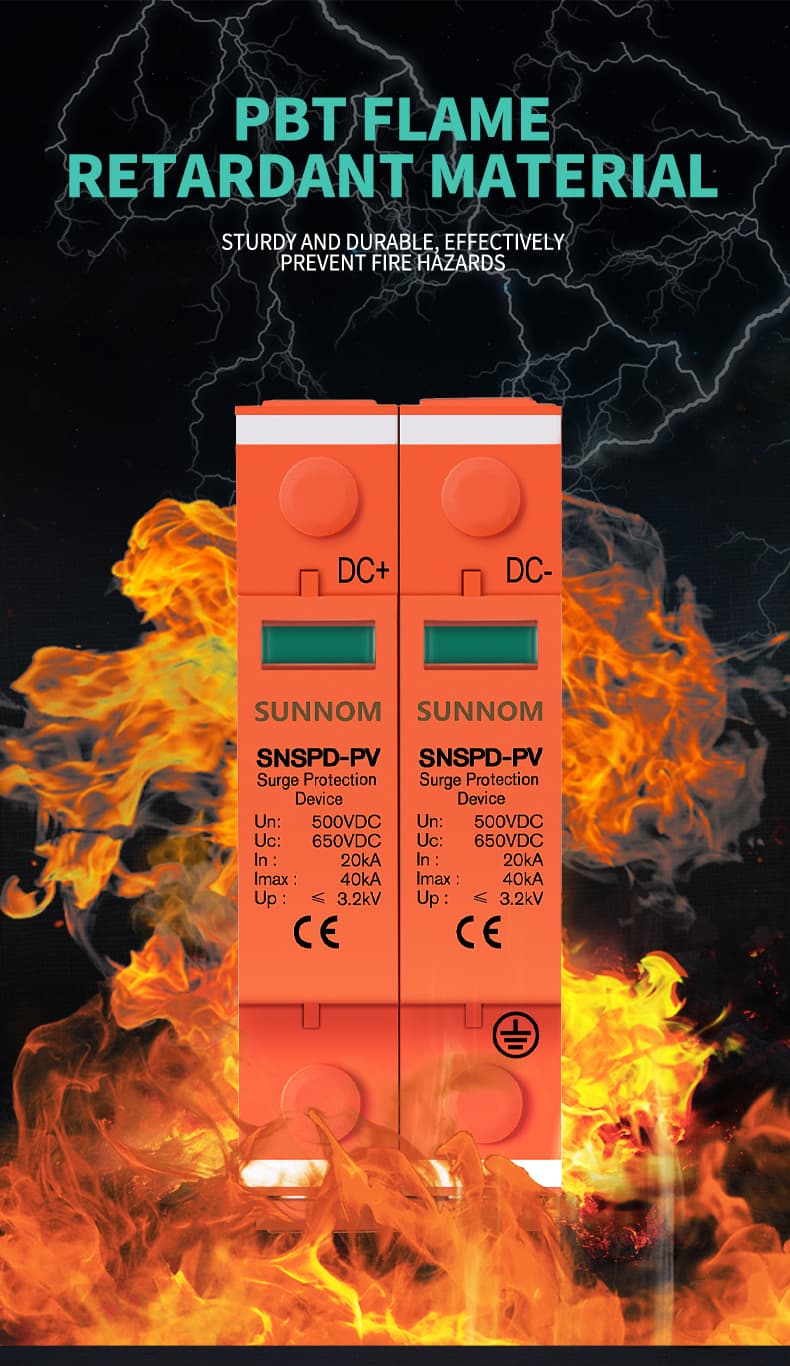

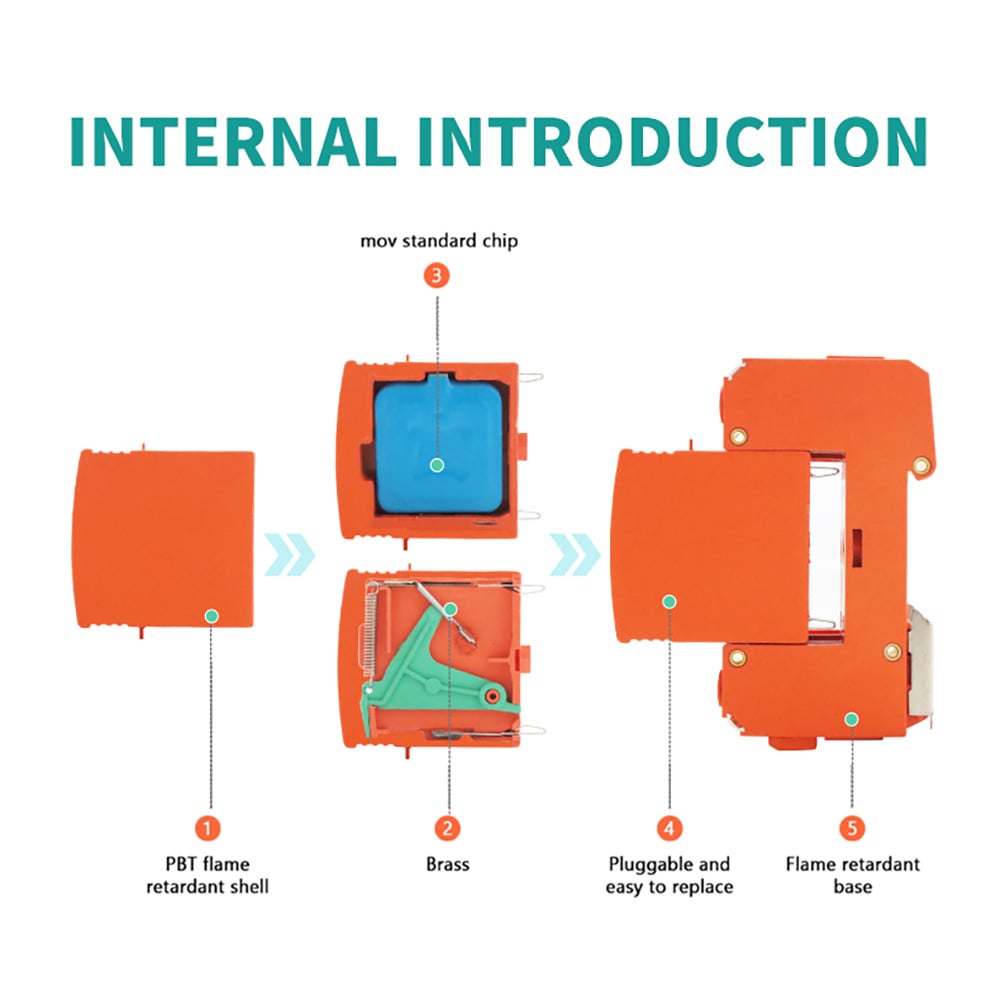

Kes pencetus perlindungan surja diperbuat daripada bahan PBT berkualiti tinggi V0 yang tahan api. Ia boleh digunakan dalam persekitaran -30℃~+70℃. Produk ini lebih selamat dan boleh dipercayai semasa digunakan.
Cip dalaman menggunakan cip kilat berkualiti tinggi, yang dipilih mengikut jadual pembandingan varistor dan kilat piawaian antarabangsa. Kelajuan tindak balas produk adalah ＜25NS.

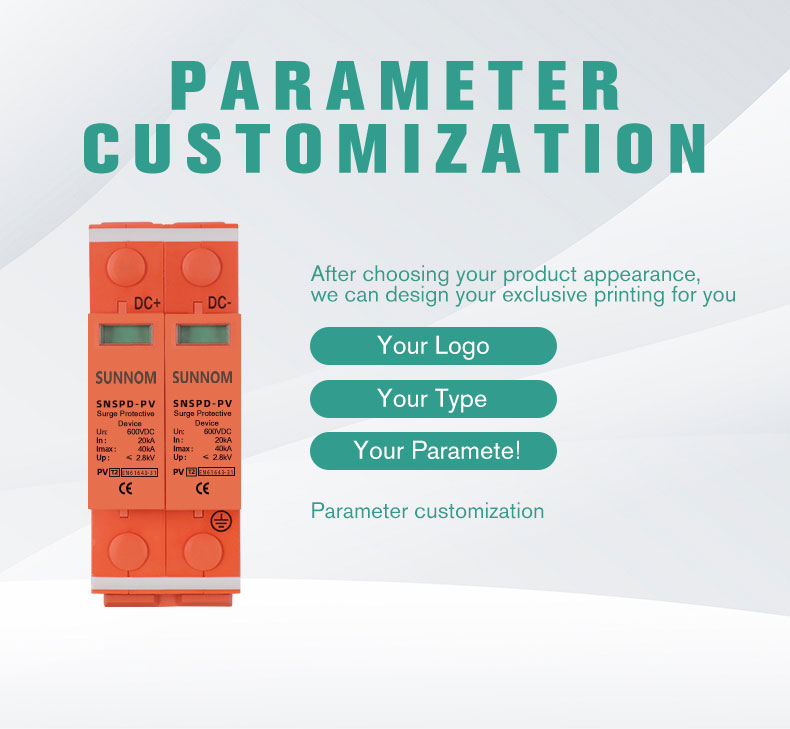

Penghadang voltan siri SNSPD-PV, spesifikasi konvensional termasuk 2P 500V, 2P 600V, 2P 800V, 2P 1000V, 3P 1000V, 3P 1500V, arus lepasan nominal 20kA, arus lepasan maksimum 40kA, voltan dan arus lepasan boleh disesuaikan, warna produk dan logo produk juga boleh disesuaikan.
Butiran pembungkusan SPD AT:
sPD AT 2P: 60 PCS PER KOTAK/43*21*25cm/15.5kg ，SPD AT 3P: 42 PCS PER KOTAK/43*21*25cm/18.5kg ，Setiap penghenti kilat disalut dan dibungkus dalam kotak kecil berasingan, menjadikannya mudah dijual dan disimpan untuk jangka masa panjang. Selepas dibuka, keadaannya masih seperti baru.
Kami menyokong penyesuaian pembungkusan kotak dalam dan luar. Kami boleh menyesuaikan kuantiti pembungkusan setiap kotak dan setiap kardus, serta mereka bentuk corak dan warna pembungkusan dalam dan luar secara percuma.

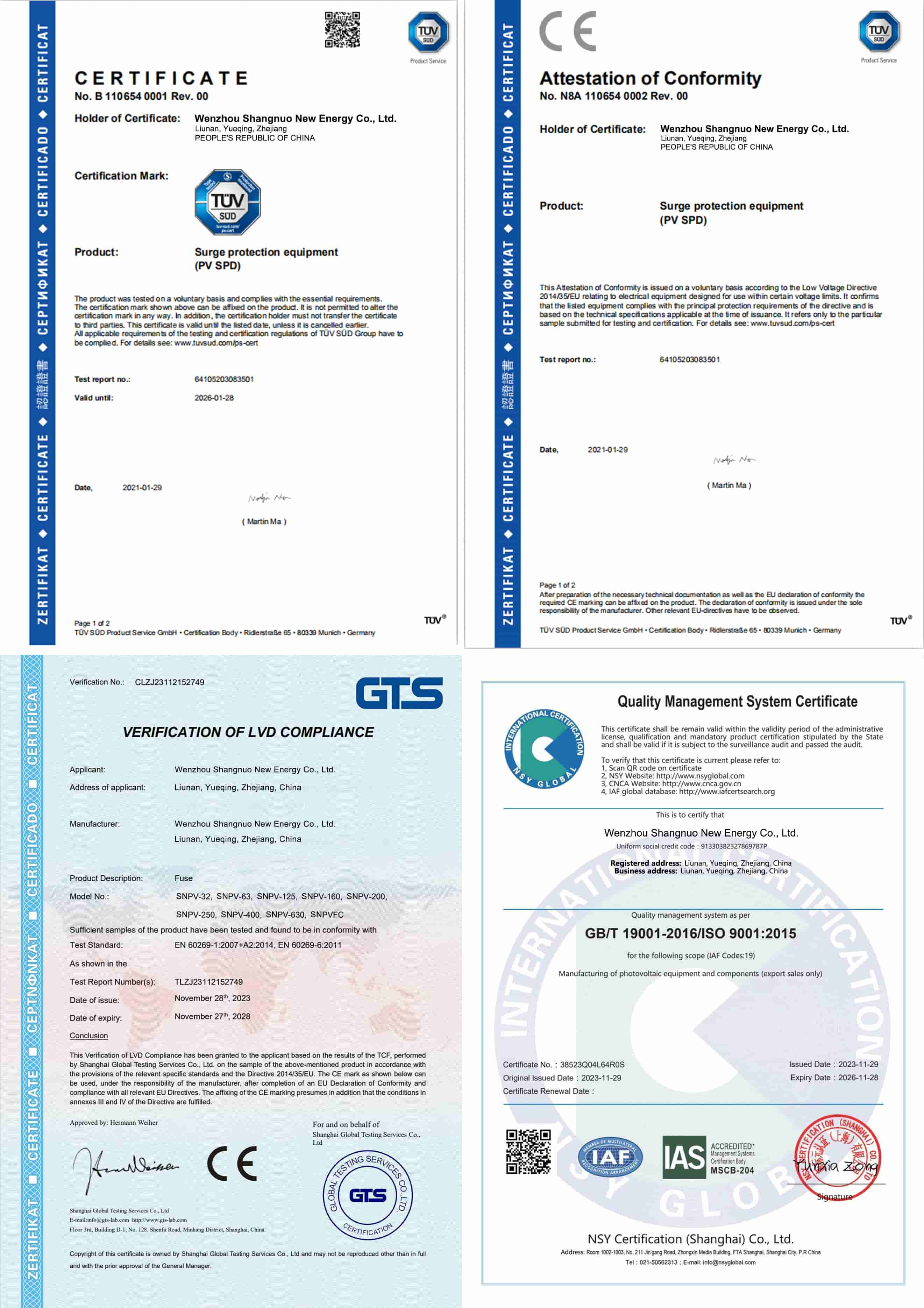

Kami produk mematuhi piawaian antarabangsa seperti EN61643-31 dan mempunyai sijil TUV, CE, ISO9001 dan lain-lain. Kami boleh menghasilkan lebih daripada 50,000 alat penahan kilat seminggu dan sentiasa mempunyai stok. Pesanan kurang daripada 1,000 unit boleh dihantar dalam masa 3 hari, memastikan penghantaran yang cepat dan tepat masa.
Produk dikendali dan dihasilkan secara ketat mengikut sistem pengurusan kualiti ISO9001 dari peringkat bahan mentah, proses pengeluaran sehingga ujian produk. Semua proses dilakukan secara dalaman untuk memastikan setiap produk mempunyai kualiti yang tinggi. Kami memberi jaminan selama dua tahun. Sekiranya terdapat sebarang masalah pada produk, sila hubungi kami. Kami menyediakan video dan gambar promosi produk secara percuma.
