Jistič SNC-125 10KA 63A-125A DC
Fotovoltaické DC jističe SUNNOM dokáží účinně chránit klíčová zařízení v systémech pro výrobu solární energie. Při přetížení nebo zkratu stejnosměrného obvodu se automaticky vypnou, aby ochránily fotovoltaické zařízení. Pokud zařízení potřebuje údržbu, lze je také ručně odpojit, aby se usnadnila údržba. Hrají důležitou roli v bezpečném provozu fotovoltaických modulů, střídačů, akumulátorů energie a dalších zařízení.
Popis
| Jmenovité impulzní napětí Uimp (kV) | 4 | |||||
| Mezní vypínací schopnost lcu (kA) | 6 | |||||
| Normální vypínací schopnost lcs (%lcu) | 75% | |||||
| Typ křivky | C | |||||
| Typ vypínání | Tepelně-magnetický | |||||
| Mechanické | Skutečná průměrná hodnota | 9700 | ||||
| Standardní hodnota | 9700 | |||||
| Elektrické | Skutečná průměrná hodnota | 300 | ||||
| Standardní hodnota | 300 (podle TUV standardu) | |||||
| Ovládání a indikace | MOŽNOST | ||||
| Bokorychle (SHT) | MOŽNOST | ||||
| Napěťová spoušť (UNT) | MOŽNOST | ||||
| Pomocný kontakt (AX) | MOŽNOST | ||||
| Kontakt pro alarm (AL) | MOŽNOST | ||||
| Stav a instalace | |||||
| Průřez vodiče (mm2) | Ins 32A,1-6,140A, 10~16 | ||||
| Okolní teplota (°C ) | -35~+70 | ||||
| Nadmořská výška | ≤2000 | ||||
| Relativní vlhkost | ≤95% | ||||
| Úroveň znečištění | 3 | ||||
| Instalační prostředí | Žádný zřetelný náraz a vibrace | ||||
| Instalační kategorie | Třída Ⅲ | ||||
| Instalace | DIN standardní lišta | ||||
| Rozměry(Š)x(V)x(Hl) | Š | 18 | 36 | 54 | 72 |
| H | 80 | 80 | 80 | 80 | |
| Hluboký | 71 | 71 | 71 | 71 |
| Charakteristika vypnutí při nadproudu | |||||
| Zkouška | Testovací proud | Počáteční stav | Omezená doba | Očekávaný výsledek | Výše uvedené |
| a | 1,05In | Studený stav | t 1h | Není vypnutí | |
| b | 1,3In | Právě po čísle testu | t<1h | Vypnutí | Proud stoupá během 5s |
| c | 7In | Studený stav | t≤s | Není vypnutí | |
| h | 10In | Studený stav | t0,1s | Vypnutí | |
| Použití aktuálních korekčních hodnot při různých okolních teplotách | ||||||||||||
| Teplota | ||||||||||||
| Proud (A) pevný | ||||||||||||
| Jmenovitý proud (A) | -35 | -30 | -20 | -10 | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 |
| 3A | 3.9 | 3.78 | 3.69 | 3.57 | 3.42 | 3.3 | 3.12 | 3 | 2.88 | 2.79 | 2.64 | 2.49 |
| 6A | 7.8 | 7.56 | 7.38 | 7.14 | 6.84 | 6.6 | 6.24 | 6 | 5.76 | 5.64 | 5.28 | 4.98 |
| 10A | 13.2 | 12.7 | 12.5 | 12 | 11.5 | 1 1,1 | 10.6 | 10 | 9.6 | 9.3 | 8.9 | 8.4 |
| 16A | 21.12 | 20.48 | 20 | 19.2 | 18.4 | 17.76 | 16.96 | 16 | 15.36 | 14.88 | 14.24 | 13.44 |
| 20A | 26.4 | 26.4 | 25 | 24 | 23 | 22.2 | 21.2 | 20 | 19.2 | 18.6 | 17.8 | 16.8 |
| 25A | 33 | 32 | 31.25 | 30 | 28.75 | 27.75 | 26.5 | 25 | 24 | 23.25 | 22.25 | 21 |
| 32A | 42.56 | 41.28 | 40 | 38.72 | 37.12 | 35.52 | 33.93 | 32 | 30.72 | 29.76 | 28.16 | 26.88 |
| 40A | 53.2 | 51.2 | 50 | 48 | 46.4 | 44.8 | 42.4 | 40 | 38.4 | 37.2 | 35.6 | 33.6 |
| 50A | 67 | 65.5 | 63 | 60.5 | 58 | 56 | 53 | 50 | 48 | 46.5 | 44 | 41.5 |
| 60A | 83.79 | 81.9 | 80.01 | 76.86 | 73.71 | 70.56 | 66.78 | 63 | 60.48 | 58.9 | 55.44 | 52.29 |

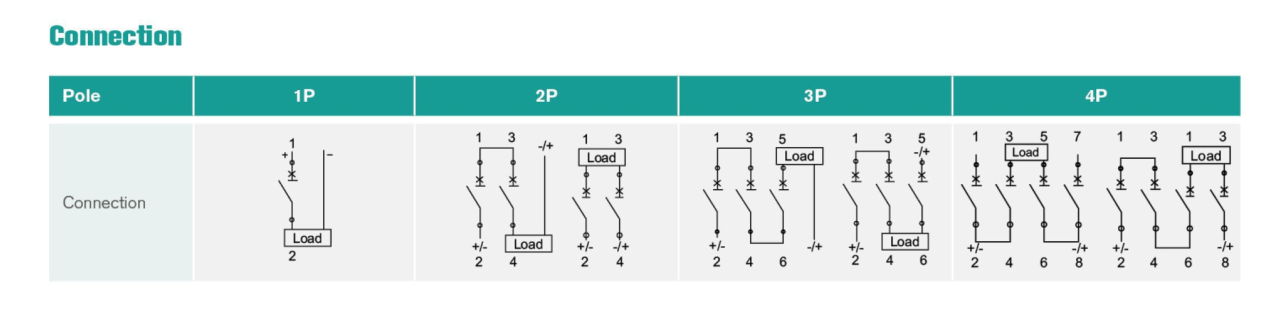

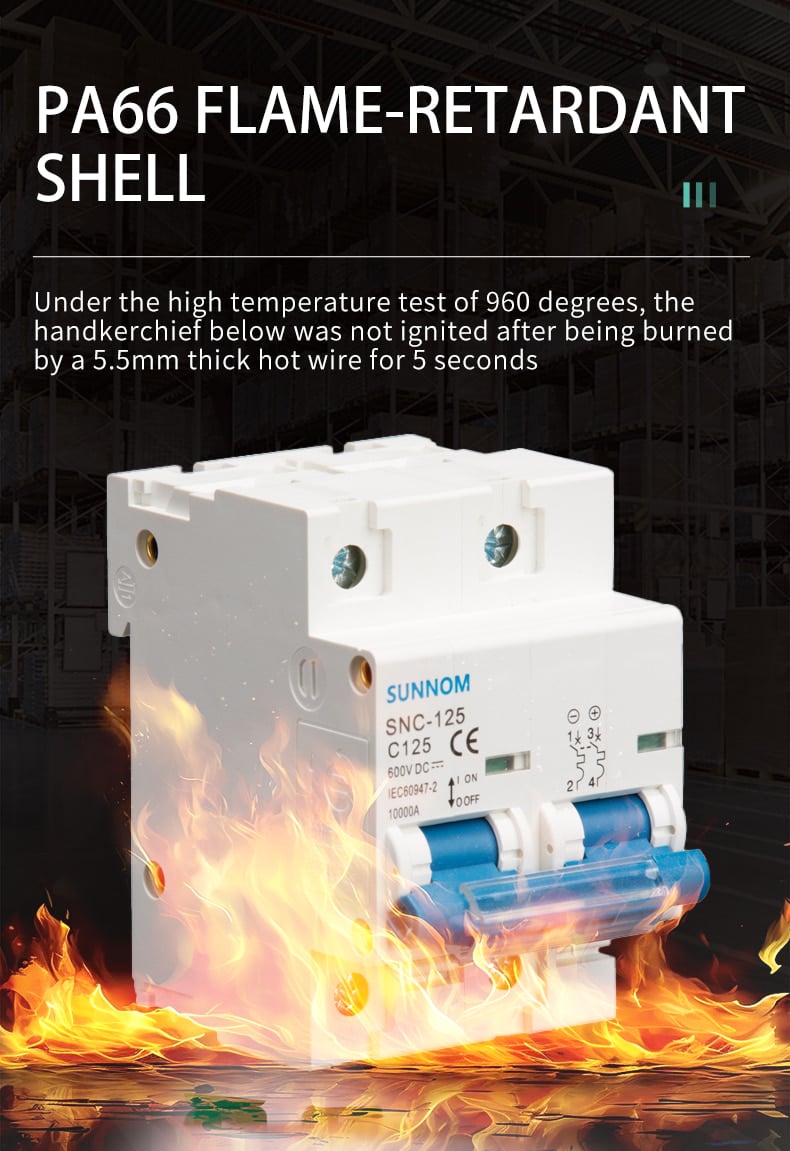

Skříň je vyrobena z PBT V0 nehořlavé skříňe. Produkt je odolný vůči vysokým teplotám a může být použit v prostředí od -35 °C do +70 °C. Může také účinně zabránit požárům způsobeným zkratem nebo přetížením.

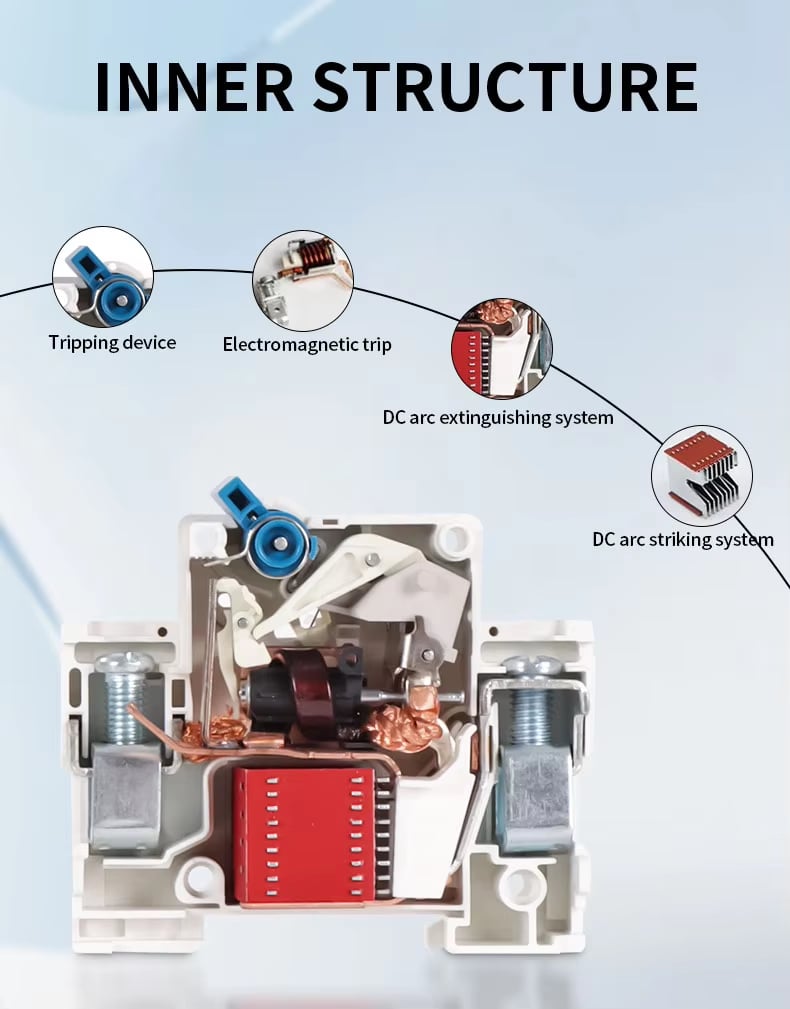

Vnitřní měděné příslušenství zajišťuje vynikající vodivost a spínací schopnosti, zatímco zesílená cívka poskytuje spolehlivou ochranu proti zkratu a rychlou odezvu. Stříbrné kontakty odolávají oxidaci a mají delší životnost, mechanická životnost až 9 700 cyklů, i při častém používání. Hasící komora, zesílená DC specifická hasící komora s technologií vysokého výkonu, zajišťuje stabilní vypnutí i za podmínek vysokého proudu a vysokého napětí, s vypínací schopností až 10 kA, čímž se eliminuje riziko oblouku.

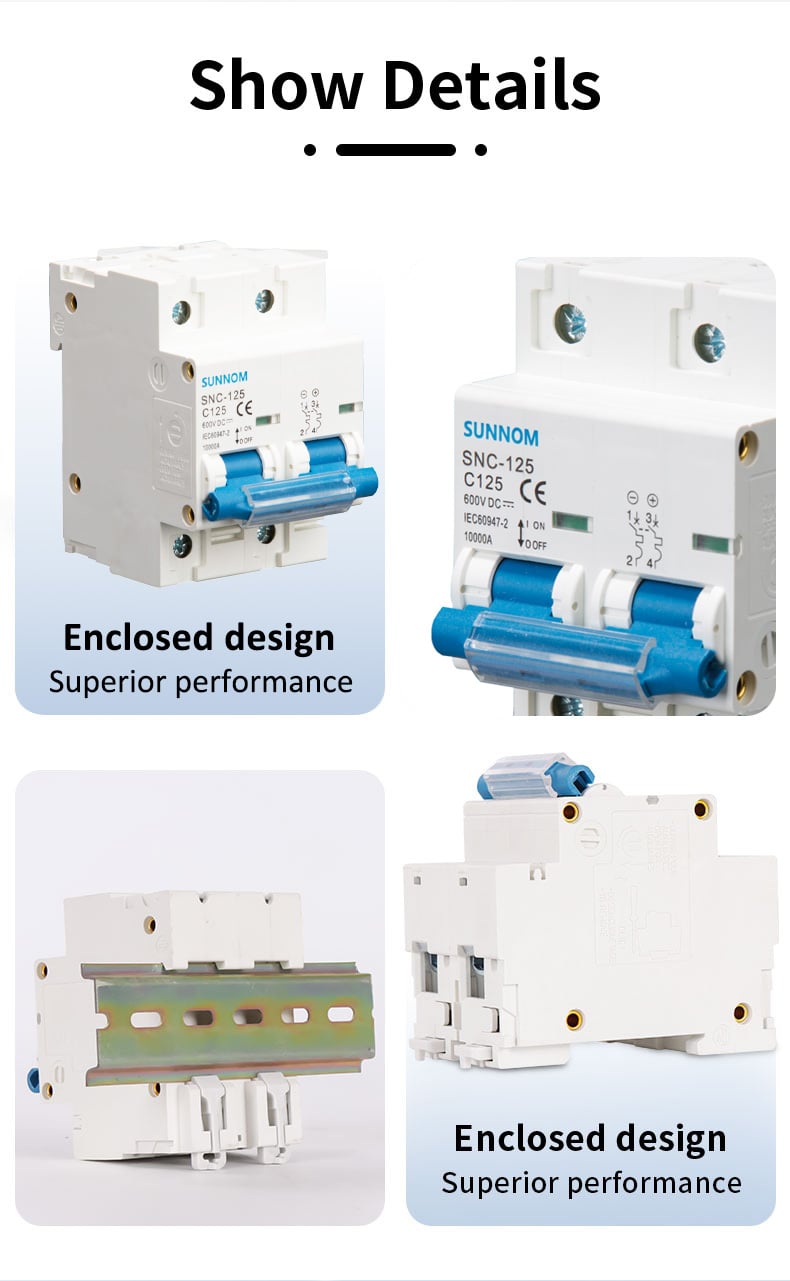

Desblokovaný svorkový blok 10MMX10MM odolný proti rezavění snadno zvládne kabely různých specifikací. Stupeň ochrany produktu je IP20 a západlo na zadní straně produktu je 35MM mezinárodní standardní lišta, díky které lze produkt snadno nainstalovat do rozvodového zařízení.

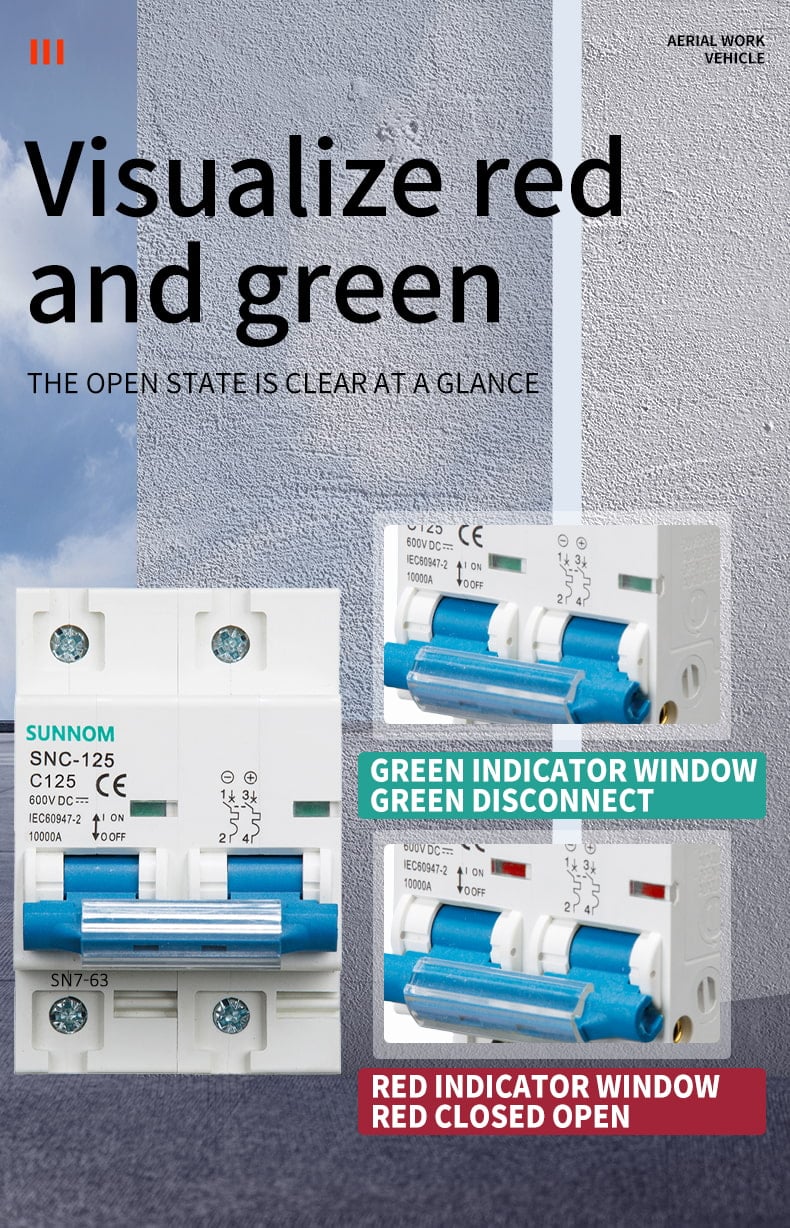

Produkt má vlastní indikátorové okénko, které může sloužit nejen jako bezpečnostní upozornění, ale také upozornit uživatele na včasné opravy v případě závady.

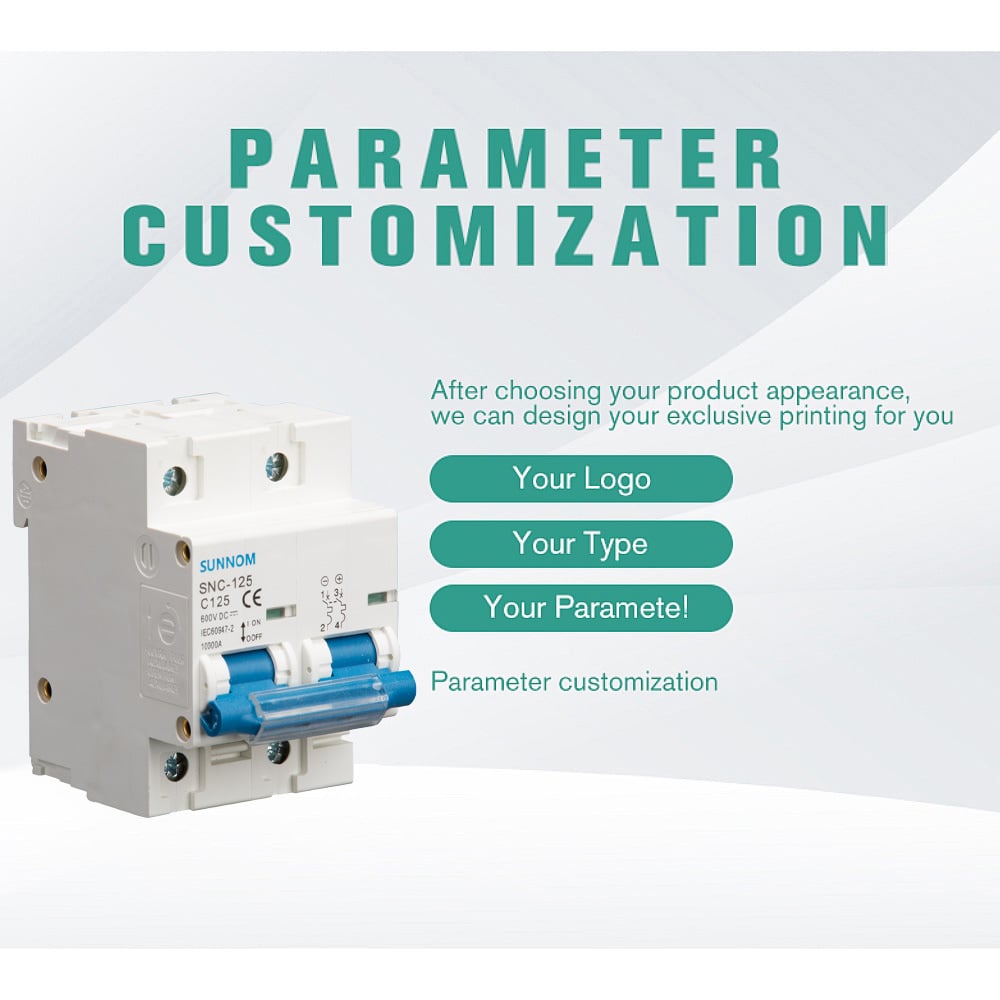

Standardní jmenovité proudy řady jističů SN7 jsou 10A, 16A, 20A, 25A, 32A, 40A, 50A a 63A. Běžné napětí: 1P 250V, 2P 500V, 3P 750V, 4P 1000V. Napětí i proud lze upravit dle požadavku zákazníka. Barvu produktu a logotyp lze rovněž upravit dle požadavku zákazníka.
