SNC-125 10KA 63A-125A tasavirtasuojakytkin
SUNNOM-aurinkosähköiset tasavirtakatkaisijat voivat tehokkaasti suojata aurinkoenergian tuotantojärjestelmien keskeisiä laitteita. Kun tasavirtapiiri ylikuormittuu tai oikosulkeutuu, se voi automaattisesti laukea ja suojata aurinkosähkölaitteita. Kun laitteet tarvitsevat huoltoa, ne voidaan myös irrottaa manuaalisesti laitteiden huollon helpottamiseksi. Niillä on tärkeä rooli aurinkosähkömoduulien, invertterien, energian varastointiakkujen ja muiden laitteiden turvallisessa käytössä.
Kuvaus
| Nimellinen iskujännite Uimp (kV) | 4 | |||||
| Maksimikatkaisukyky lcu (kA) | 6 | |||||
| Todellinen katkaisukyky lcs (%lcu) | 75% | |||||
| Käyrätyyppi | C | |||||
| Virtaustyyppi | Lämpömagneettinen | |||||
| Mekaaninen | Todellinen keskiarvo | 9700 | ||||
| Standardiarvo | 9700 | |||||
| Sähköinen | Todellinen keskiarvo | 300 | ||||
| Standardiarvo | 300 (TUV-standardin mukainen) | |||||
| Ohjaus ja ilmaisin | VALINTA | ||||
| Sarjakatkaisu (SHT) | VALINTA | ||||
| Alajänniterele (UNT) | VALINTA | ||||
| Apukosketin (AX) | VALINTA | ||||
| Hälytyskosketin (AL) | VALINTA | ||||
| Tila ja asennus | |||||
| Johdon poikkipinta-ala (mm2) | Ins 32A,1-6,140A, 10~16 | ||||
| Ympäristön lämpötila (°C ) | -35~+70 | ||||
| Korkeus | ≤2000 | ||||
| Suhteellinen kosteus | ≤95% | ||||
| Saastetaso | 3 | ||||
| Asennusympäristö | Ei ilmeistä tärinää eikä iskuja | ||||
| Asennuskategoria | Luokka Ⅲ | ||||
| Asennus | DIN-standardi kisko | ||||
| Mitat (L) x (K) x (S) | L | 18 | 36 | 54 | 72 |
| K | 80 | 80 | 80 | 80 | |
| Syvä | 71 | 71 | 71 | 71 |
| Ylivirtapiirtokarakteristinen | |||||
| Testaus | Testausta virtaa | Alkutila | Rajoitettu aika | Odotettu tulos | Huomautukset |
| a | 1,05In | Kylmätila | t 1h | Ei aiheuta laukaisua | |
| b | 1,3In | Heti testinumeron jälkeen | t<1h | Laukaistaan | Virta nousee 5 sekunnissa |
| c | 7In | Kylmätila | t≤s | Ei aiheuta laukaisua | |
| w | 10In | Kylmätila | t0,1s | Laukaistaan | |
| Eri ympäristölämpötiloissa käytettävät korjausarvot | ||||||||||||
| Lämpötila | ||||||||||||
| Kiinteä virta (A) | ||||||||||||
| Nimellisvirta (A) | -35 | -30 | -20 | -10 | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 |
| 3A | 3.9 | 3.78 | 3.69 | 3.57 | 3.42 | 3.3 | 3.12 | 3 | 2.88 | 2.79 | 2.64 | 2.49 |
| 6A | 7.8 | 7.56 | 7.38 | 7.14 | 6.84 | 6.6 | 6.24 | 6 | 5.76 | 5.64 | 5.28 | 4.98 |
| 10A | 13.2 | 12.7 | 12.5 | 12 | 11.5 | 1 1.1 | 10.6 | 10 | 9.6 | 9.3 | 8.9 | 8.4 |
| 16A | 21.12 | 20.48 | 20 | 19.2 | 18.4 | 17.76 | 16.96 | 16 | 15.36 | 14.88 | 14.24 | 13.44 |
| 20A | 26.4 | 26.4 | 25 | 24 | 23 | 22.2 | 21.2 | 20 | 19.2 | 18.6 | 17.8 | 16.8 |
| 25A | 33 | 32 | 31.25 | 30 | 28.75 | 27.75 | 26.5 | 25 | 24 | 23.25 | 22.25 | 21 |
| 32A | 42.56 | 41.28 | 40 | 38.72 | 37.12 | 35.52 | 33.93 | 32 | 30.72 | 29.76 | 28.16 | 26.88 |
| 40A | 53.2 | 51.2 | 50 | 48 | 46.4 | 44.8 | 42.4 | 40 | 38.4 | 37.2 | 35.6 | 33.6 |
| 50A | 67 | 65.5 | 63 | 60.5 | 58 | 56 | 53 | 50 | 48 | 46.5 | 44 | 41.5 |
| 60A | 83.79 | 81.9 | 80.01 | 76.86 | 73.71 | 70.56 | 66.78 | 63 | 60.48 | 58.9 | 55.44 | 52.29 |

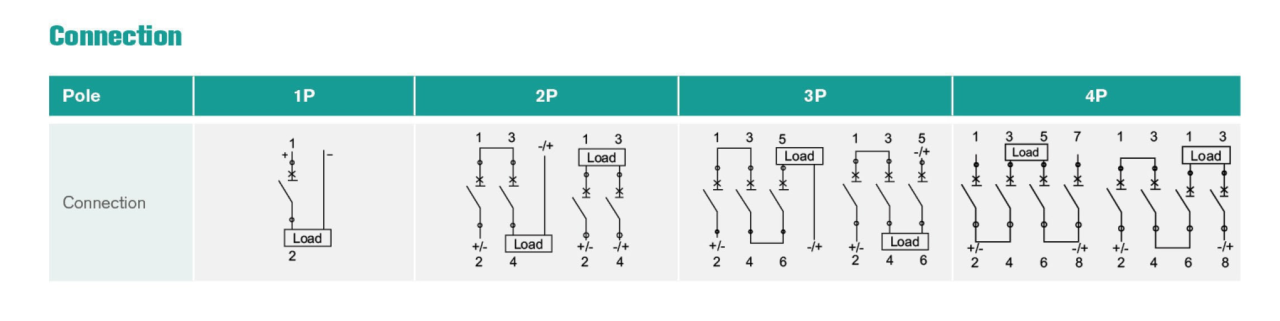

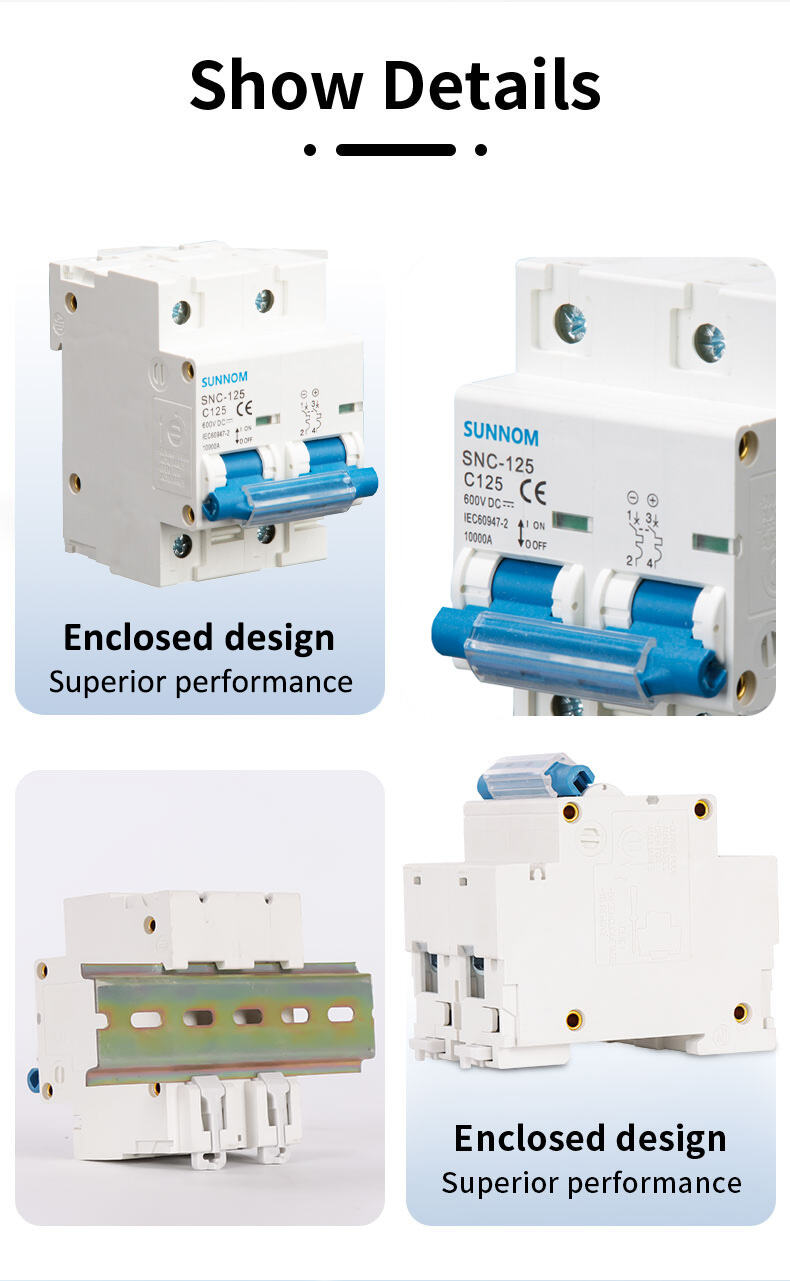

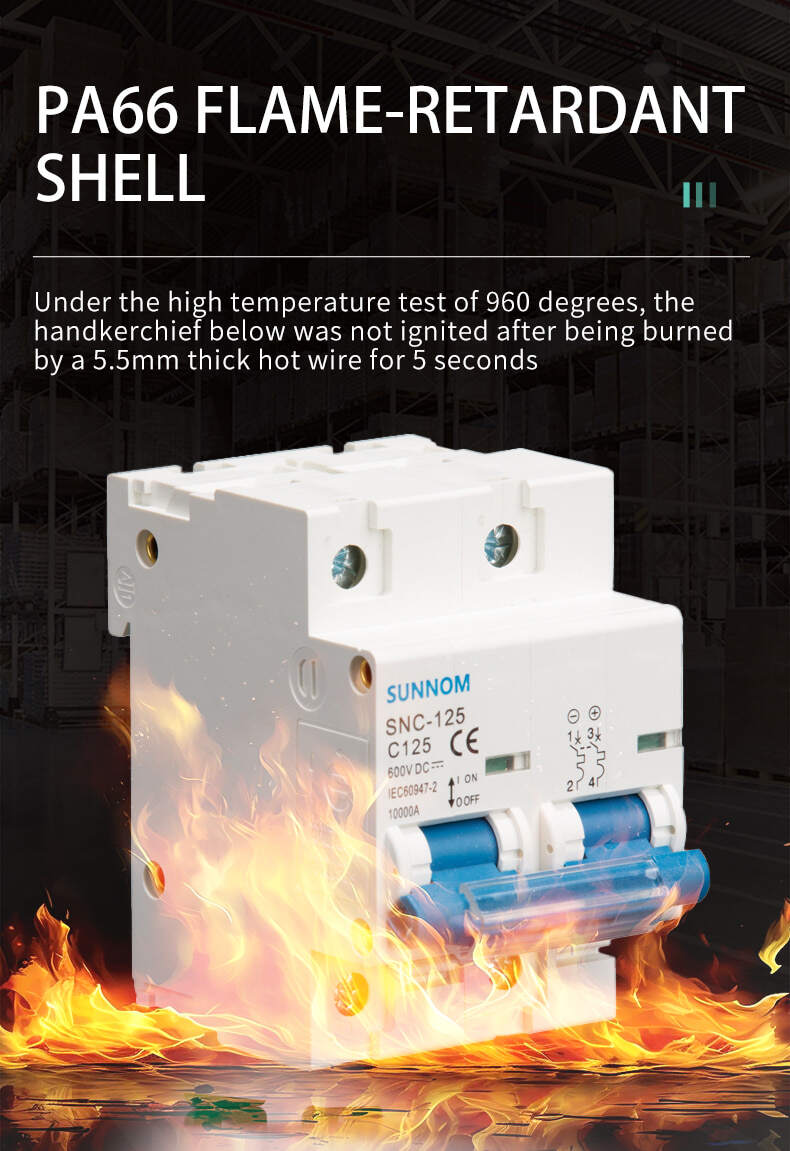

Kotelo on valmistettu PBT V0 palonkestävästä muovista. Tuote kestää korkeita lämpötiloja ja sitä voidaan käyttää ympäristössä, jonka lämpötila vaihtelee -35 °C:sta +70 °C:een. Se estää tehokkaasti oikosulun tai ylikuormituksen aiheuttamia tulipaloja.

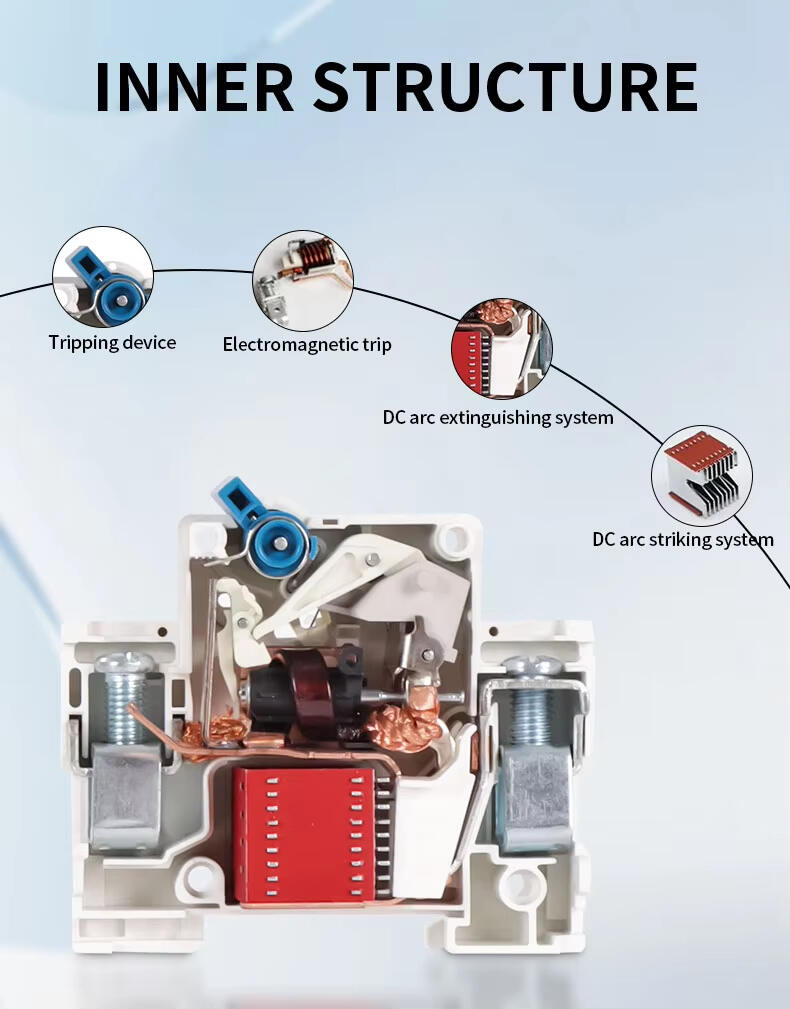

Sisäiset kupariliitännät takaavat erinomaisen johtavuuden ja kytkentäominaisuudet, kun taas paksumpi kela tarjoaa luotettavaa oikosulkusuojausta ja nopean vasteen. Hopeakosketinkestävät hapettumiselle ja niiden huoltoväli on pitkä, jopa 9 700 käyttökertaa, vaikka niitä käytettäisiin usein. Kaarilämmön poistamiseen tarkoitettu kansi, paksumpi erityisesti tasavirtaan tarkoitettu kaarilämmön poistolaite korkean suorituskyvyn kaarilämmön poistoteknologialla, takaa vakaan katkaisun jopa suurilla virroilla ja jännitteillä, katkaisukyky jopa 10 kA, mikä poistaa kaarilämmön riskin.
Kestävä 10 MM X 10 MM ruostumaton liitäntäklemmä voi helposti käsitellä eri kokoisia kaapeloita. Tuotteen suojaluokka on IP20, ja tuotteen takana oleva kiinnitysraula on 35 mm:n kansainvälinen standardikiskoras, johon tuote voidaan asentaa helposti sähköjärjestelmälaitteistoon.
Tuotteessa on oma ilmaisinikkuna, joka voi toimia sekä turvallisuusvaroituksena että muistutuksena käyttäjälle vian korjaamiseksi ajoissa.
SN7-sarjan sähkökatkaisijoiden standardi A -arvot ovat 10 A, 16 A, 20 A, 25 A, 32 A, 40 A, 50 A ja 63 A. Vakiintuneet jännitteet ovat 1P 250 V, 2P 500 V, 3P 750 V, 4P 1000 V. Sekä jännitettä että virtaa voidaan räätälöidä. Tuotteen väriä ja logoa voidaan myös räätälöidä.
