SNC-125 10KA 63A-125A DC-automatsikring
SUNNOM fotovoltaiske DC-afbrydere kan effektivt beskytte nøgleudstyr i solcelleanlæg. Når DC-kredsløbet overbelastes eller kortsluttes, kan det automatisk udløses for at beskytte fotovoltaisk udstyr. Når udstyret skal vedligeholdes, kan det også afbrydes manuelt for at lette vedligeholdelsen af udstyret. De spiller en god rolle i sikker drift af fotovoltaiske moduler, invertere, energiakkumulatorer og andet udstyr.
Beskrivelse
| Mærkespænding Uimp (kV) | 4 | |||||
| Maksimal afbrydelseseffekt lcu (kA) | 6 | |||||
| Nominel afbrydelseseffekt lcs (%lcu) | 75 % | |||||
| Kurvetype | C | |||||
| Udløsetype | Termo-magnetisk | |||||
| Elektriske apparater | Faktisk gennemsnitsværdi | 9700 | ||||
| Standardværdi | 9700 | |||||
| El | Faktisk gennemsnitsværdi | 300 | ||||

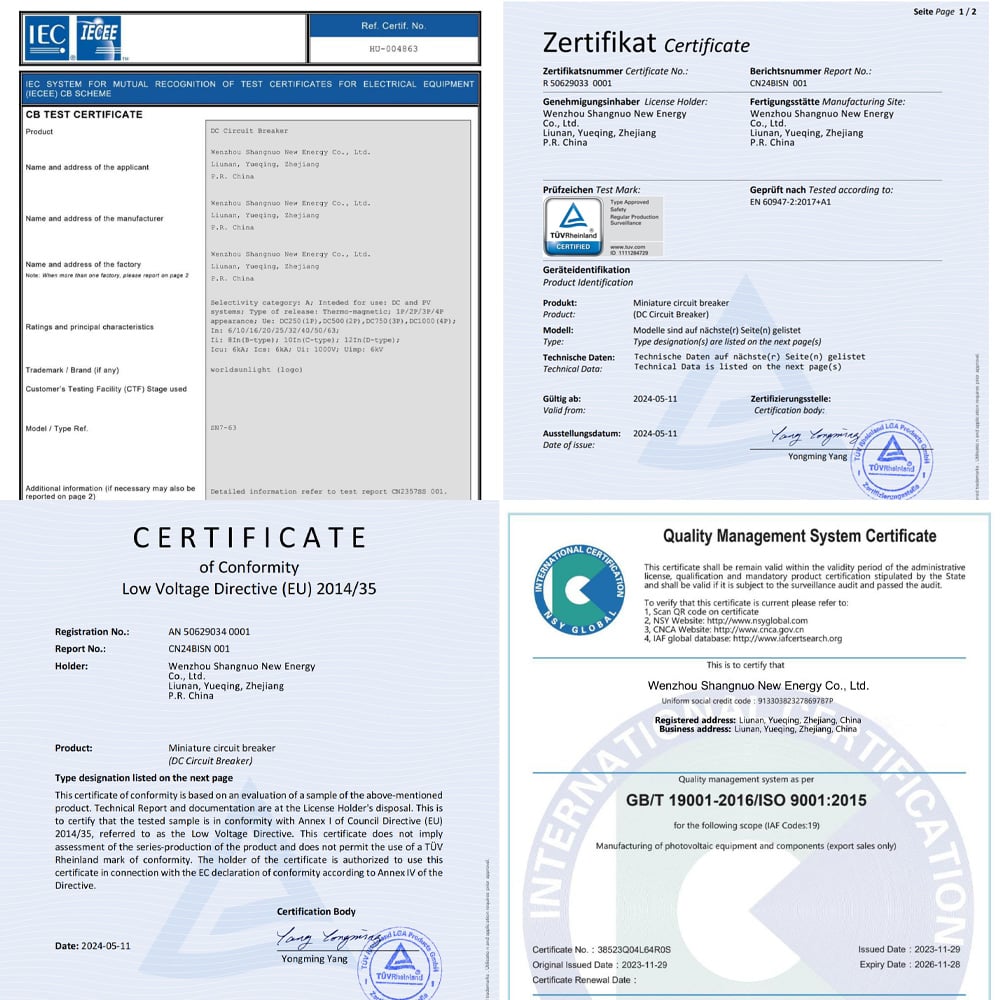

| Standardværdi | 300(overensstemmelse med TUV-standard) | |||||
| Kontrol og signalering | Mulighed | ||||
| Shunt-aftrækker (SHT) | Mulighed | ||||
| Underspændingsaftrækker (UNT) | Mulighed | ||||
| Hjælpekontakt (AX) | Mulighed | ||||
| Alarmkontakt (AL) | Mulighed | ||||
| Tilstand og installation | |||||
| Ledningskapacitet (mm2) | Ins 32A,1-6,140A, 10~16 | ||||
| Omgivelsestemperatur (°C) | -35~+70 | ||||
| Højde | ≤2000 | ||||
| Relativ luftfugtighed | ≤95% | ||||
| Forureningsniveau | 3 | ||||
| Installationsmiljø | Ingen tydelig stød og vibration | ||||
| Installationskategori | Klasse Ⅲ | ||||
| Installation | DIN-standard skinne | ||||
| Dimensioner(B)x(H)x(Dybde) | W | 18 | 36 | 54 | 72 |
| H | 80 | 80 | 80 | 80 | |
| Dybt | 71 | 71 | 71 | 71 |
| Overstrømsudløsningskarakteristik | |||||
| Test | Teststrøm | Starttilstand | Begrænset tid | Forventet resultat | Bemærkninger |
| a | 1,05In | Kold tilstand | t 1h | Ikke-udløsende | |
| b | 1,3In | Lige efter testnummera | t<1h | Udløsende | Strømmen stiger inden for 5s |
| c | 7In | Kold tilstand | t≤s | Ikke-udløsende | |
| d | 10In | Kold tilstand | t0,1s | Udløsende | |
| Nuværende korrektionsværdier, der bruges ved forskellige omgivende temperaturer | ||||||||||||
| Temperatur | ||||||||||||
| Fast strøm (A) | ||||||||||||
| Nærmestklasse (A) | -35 | -30 | -20 | -10 | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 |
| 3A | 3.9 | 3.78 | 3.69 | 3.57 | 3.42 | 3.3 | 3.12 | 3 | 2.88 | 2.79 | 2.64 | 2.49 |
| 6A | 7.8 | 7.56 | 7.38 | 7.14 | 6.84 | 6.6 | 6.24 | 6 | 5.76 | 5.64 | 5.28 | 4.98 |
| 10A | 13.2 | 12.7 | 12.5 | 12 | 11.5 | 1 1.1 | 10.6 | 10 | 9.6 | 9.3 | 8.9 | 8.4 |
| 16A | 21.12 | 20.48 | 20 | 19.2 | 18.4 | 17.76 | 16.96 | 16 | 15.36 | 14.88 | 14.24 | 13.44 |
| 20A | 26.4 | 26.4 | 25 | 24 | 23 | 22.2 | 21.2 | 20 | 19.2 | 18.6 | 17.8 | 16.8 |
| 25A | 33 | 32 | 31.25 | 30 | 28.75 | 27.75 | 26.5 | 25 | 24 | 23.25 | 22.25 | 21 |
| 32A | 42.56 | 41.28 | 40 | 38.72 | 37.12 | 35.52 | 33.93 | 32 | 30.72 | 29.76 | 28.16 | 26.88 |
| 40A | 53.2 | 51.2 | 50 | 48 | 46.4 | 44.8 | 42.4 | 40 | 38.4 | 37.2 | 35.6 | 33.6 |
| 50A | 67 | 65.5 | 63 | 60.5 | 58 | 56 | 53 | 50 | 48 | 46.5 | 44 | 41.5 |
| 60A | 83.79 | 81.9 | 80.01 | 76.86 | 73.71 | 70.56 | 66.78 | 63 | 60.48 | 58.9 | 55.44 | 52.29 |
Skallen er lavet af PBT V0 flammehæmmende skrog. Produktet er modstandsdygtigt mod høje temperaturer og kan bruges i et miljø fra -35℃ til +70℃. Det kan også effektivt forhindre brande, der skyldes kortslutning eller overbelastning.

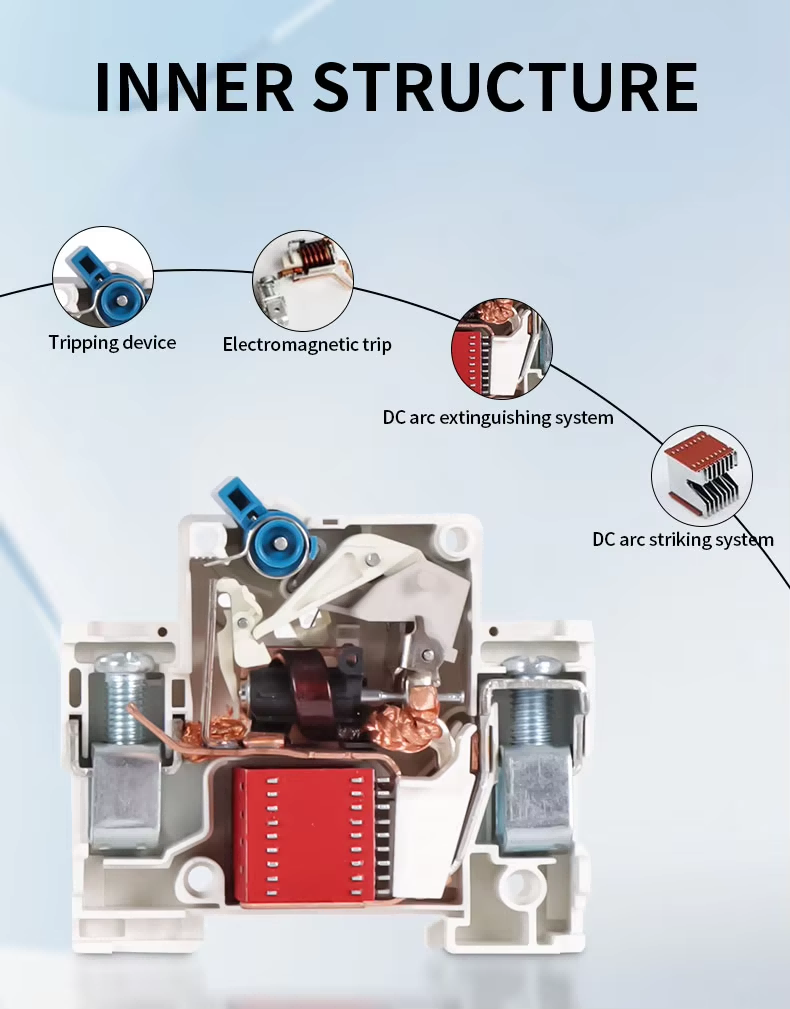

Interne kobberkomponenter sikrer fremragende ledningsevne og bryderfunktion, mens en fortykket spole sikrer pålidelig kortslutningsbeskyttelse og hurtig reaktion. Sølkkontakter modstår oxidation og har en længere levetid, med en mekanisk levetid på op til 9.700 cyklusser, selv ved hyppig brug. Slukkehætten, en fortykket DC-specifik slukkehætte med højtydende slukketeknologi, sikrer stabil afbrydelse, også under højstrøm og højspændingsforhold, med en afbrydningskapacitet på op til 10 kA, hvilket eliminerer risikoen for lysbue.
Den 10MMX10MM rustfri klemmeblok kan nemt håndtere ledningskabler i forskellige specifikationer. Produktets beskyttelsesniveau er IP20, og kortpladsen på bagsiden af produktet er en 35MM international standard skinnekortplads, som kan installeres nemt i fordelingsudstyr.

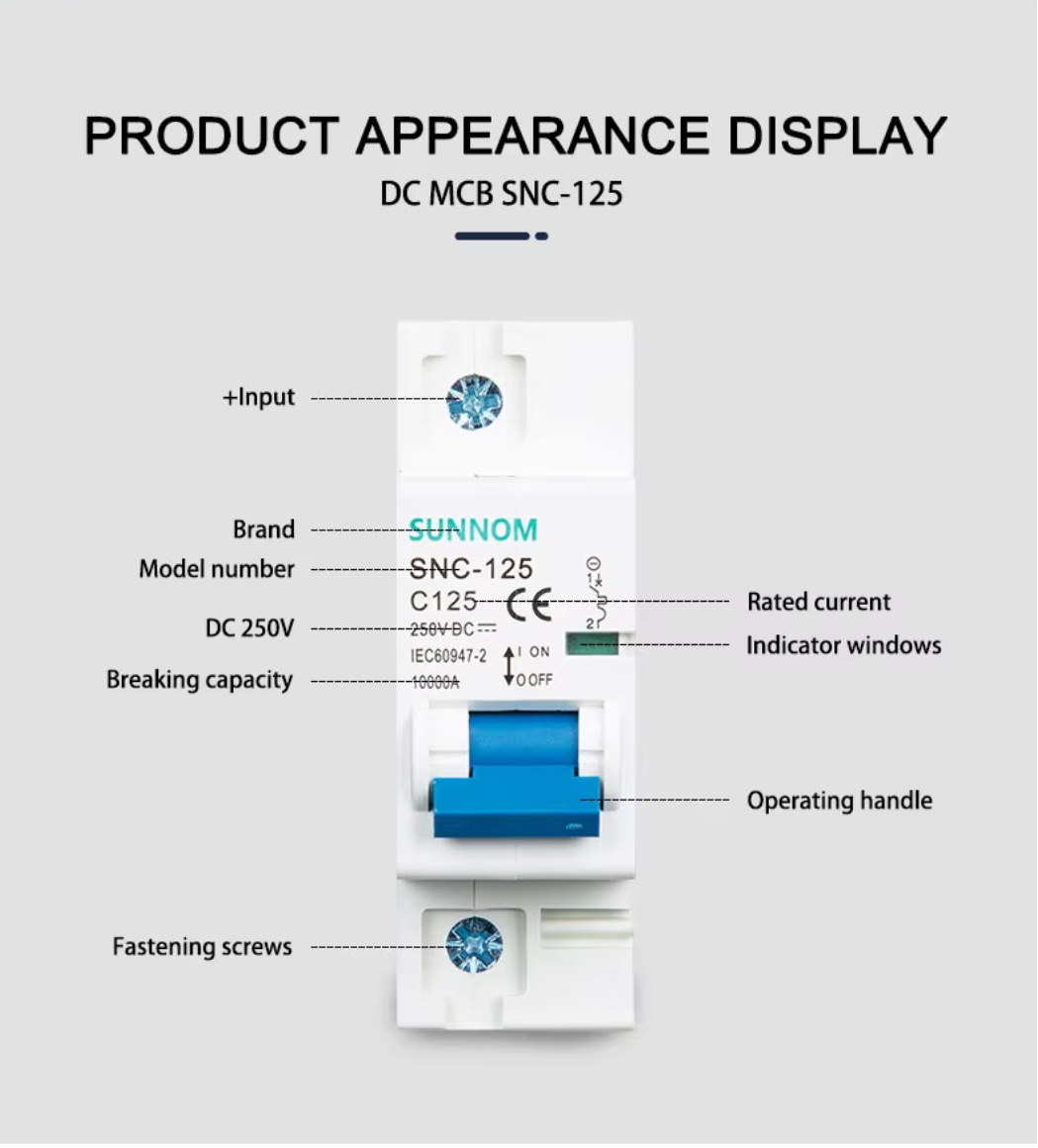

Produktet har sin egen indikatorvindue, som ikke kun kan fungere som en sikkerhedsadvarsel, men også minde brugeren om at reparere fejlen i tide.
Standard A-værdier for SN7-seriens automatsikringer er 10A, 16A, 20A, 25A, 32A, 40A, 50A og 63A. De almindelige spændinger er 1P 250V, 2P 500V, 3P 750V, 4P 1000V. Både spænding og strøm kan tilpasses efter behov. Produktfarve og produktlogo kan også tilpasses.
