Какви са най-добре оценените приложения за предпазители за фотоволтаични системи в слънчеви системи?

Фотоволтаичните системи са станали основен елемент на инфраструктурата за възобновяема енергия по целия свят, но безопасното и надеждно им функциониране силно зависи от специализирани защитни компоненти, проектирани да издръжат уникалните характеристики на постояннотоковата енергия. Сред тези критични компоненти предпазителят за фотоволтаични системи предпазител е основната защита срещу претоварване, къси съединения и повреди на оборудването, които могат да компрометират цялата слънчева инсталация. Разбирането на това къде и как тези защитни устройства се прилагат най-ефективно позволява на проектиращите, монтажниците и управителите на обектите да максимизират както безопасността, така и експлоатационната ефективност в различните слънчеви приложения.

Приложенията на предпазителите за фотоволтаични системи далеч надхвърлят простата защита на вериги и включват роли в защитата на ниво струна, комбинираща кутия инсталации, защита на входа на инвертора и интеграция на батерийни системи за съхранение на енергия. Всеки контекст на приложение предлага различни електрически характеристики, екологични предизвикателства и изисквания към производителността, които определят оптималната стратегия за избор и разположение на предпазители. Този всеобхватен анализ разглежда най-критичните и най-високо оценявани приложения, в които фотоволтаичните предпазители осигуряват основна защита, като се фокусира върху техническите изисквания, аспектите, свързани с инсталацията, и очакванията относно производителността, които определят успеха при съвременното проектиране на слънчеви системи.

Защита на вериги на ниво струна в жилищни и търговски фотоволтаични масиви

Индивидуални изисквания за защита от прекомерен ток на отделни струни

На най-основно ниво фотогалваничните предпазители осигуряват незаменима защита за отделните фотогалванични вериги в жилищни и търговски слънчеви инсталации. Всяка верига обикновено се състои от няколко слънчеви панела, свързани последователно, за да се постигнат желаните нива на напрежение, а предпазителят за ФГ верига, разположен на положителния терминал на всяка верига, предотвратява обратния ток от паралелни вериги при аварийни ситуации или при затъмняване. Това приложение решава специфичния риск, при който затъмнена или повредена верига може да консумира ток от изправни вериги, което води до локализирано нагряване и потенциални рискове от пожар в разпределителните кутии на панелите или в кабелните съединения.

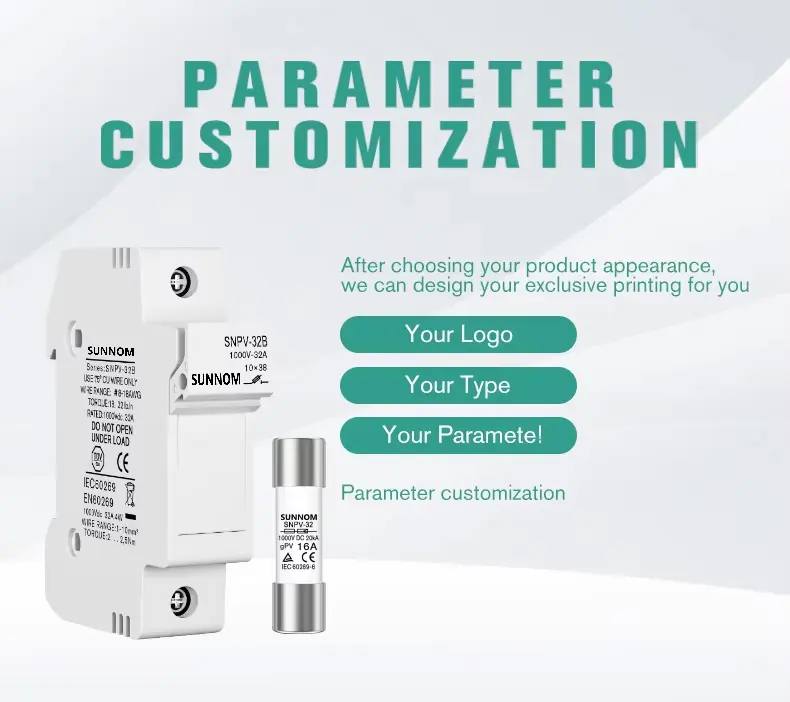

Електрическите изисквания в това приложение изискват слънчеви предпазители (PV), класифицирани за напрежения, обикновено в диапазона от 600 V до 1500 V DC, в зависимост от архитектурата на системата и регионалните електротехнически норми. Номиналните токове трябва да осигуряват пропускане на максималния ток при късо съединение, който панелите могат да доставят, като осигуряват селективна координация с защитни устройства по-нататък в веригата. При монтажа се предпочитат цилиндрични формати на предпазители във водонепроницаеми държачи, монтирани близо до фотоволтаичния масив, макар някои напреднали системи да интегрират предпазителите директно в разпределителните кутии или в специализирани устройства за мониторинг на струни, за подобряване на диагностичните възможности.

Проблеми при конфигурацията на многострунен масив

Когато няколко вериги работят паралелно, за да се увеличи капацитетът на системата, ролята на фотогалваничния предпазител става още по-критична за осигуряване на селективна защита и предотвратяване на каскадни повреди. При тези конфигурации токът при повреда, генериран от няколко паралелни вериги, може да надвиши възможностите на отделните панели за изключване на обратен ток, поради което в повечето електротехнически норми е задължително предпазване на ниво верига за фотоволтаични инсталации, които надхвърлят минимален мащаб. При избора на предпазител трябва да се вземат предвид вариациите в температурата на околната среда, височинното влияние върху прекъсването на дъгата и кумулативният ефект от остаряването, причинено от непрекъснатото излагане на постояннотокови токове, характерен за инсталации на покриви и на земя.

Напредналите жилищни и търговски инсталации все по-често използват системи за бързо изключване, които трябва да координират работата си с предпазителната защита на фотоволтаичните (PV) инсталации, което изисква внимателно внимание към характеристиките на времето за изключване и дискриминацията на токовете при повреда. При избора на предпазители за тези приложения се отделя специално внимание на устройства с класификация gPV, които отговарят на стандарти IEC 60269-6 или UL 2579, за да се гарантира подходящата способност за прекъсване на постоянен ток при дъгови повреди и валидиране на производителността специфично за фотоволтаични приложения. Проектантите на системи трябва да намерят баланс между разходите и подобрената безопасност и диагностични възможности, които осигуряват конфигурациите с предпазители в сравнение с тези без предпазители, особено при инсталации с висока стойност, където защитата на оборудването оправдава допълнителните инвестиции в компоненти.

Приложения на комбинирани кутии за големи слънчеви електроцентрали

Точки за консолидация на висок ток

Соларните инсталации за обществено ползване разчитат широко на комбинирани кутии като централизирани точки за консолидация, където се обединяват множество верижни вериги преди предаването им към инвертори, а тези места представляват най-тежката област на приложение за предпазител за фотоволтаични панели технологията. В типична комбинирана кутия завършват от осем до двадесет и четири отделни верижни вериги, като всяка изисква специфична предпазна предпазителна защита, за да се изолират повредите, без да се наруши работата на целия участък от масива. Токовите нива в тези точки за консолидация могат да достигнат няколко стотици ампера в изходната шина, което създава сложни изисквания за координация между предпазителите на верижно ниво и главния комбиниран прекъсвач или автоматичен прекъсвач.

Приложението на комбинираната кутия подлага фюзите за фотоволтаични системи на екстремни екологични условия, включително температурни колебания от минус четиридесет до плюс осемдесет градуса по Целзий, интензивно слънчево излъчване, проникване на прах и влага, въпреки че корпусите са класифицирани според стандарта NEMA. Тези сурови условия изискват фюзи с издръжлива механична конструкция, терминали, устойчиви на корозия, и стабилни електрически характеристики в целия диапазон на експлоатационните условия. Плътността на монтажа в комбинираните кутии също създава предизвикателства за термичното управление, тъй като фюзите, монтирани плътно един до друг, могат да бъдат изложени на по-високи околни температури, които намаляват номиналния токов капацитет на фюзите и влияят на време-токовите им характеристики при аварийни ситуации.

Достъп за поддръжка и съображения за замяна

Приложението на комбинираната кутия силно предпочита конструкции на фюзове за ФЕ, които осигуряват бързо заместване на място без специализирани инструменти или продължително просто стояне на системата. Операторите на електроцентрали с мрежови мащаби, управляващи хиляди фюзове в обширни слънчеви ферми, изискват стандартизирани формати на фюзове, ясни маркировки на ампеража и интуитивни монтиращи системи, които минимизират разходите за труд по време на профилактично поддържане или отстраняване на повреди. Функциите за индикация на изгорели фюзове – независимо дали чрез вградени визуални индикатори или отделни контакти за наблюдение – предоставят значителна стойност в това приложение, като позволяват бързо локализиране на повредата без системно тестване на всяка точка на защита.

Съвременните проекти на комбинирани кутии все по-често включват системи за мониторинг, които следят тока и напрежението на отделните вериги, създавайки възможности за стратегии за предиктивно поддръжка, които идентифицират деградиращите PV предпазители преди пълното им излизане от строя. Това развитие на приложението стимулира търсенето на технологии за PV предпазители с последователни характеристики на остаряване и измерими индикатори на деградация, съвместими с инфраструктурата за дистанционен мониторинг. пРОДУКТИ с разширени класове за продължителност на експлоатационния живот и по-висока устойчивост към външни фактори в сравнение с предпазителите общо предназначение, адаптирани от приложения с променлив ток.

Защита на входа на инвертора и DC разпределителни системи

Защита на критично оборудване

Защитата на постояннотоковите входни вериги на инверторите представлява още едно от приложенията с най-висок рейтинг за PV предпазители, като се има предвид значителната капиталова инвестиция, концентрирана в тези системи за преобразуване на мощност, и катастрофалните режими на отказ, които могат да възникнат поради недостатъчна защита срещу прекомерен ток. Струнните инвертори, централните инвертори и микропредпазителните системи имат всеки свои специфични изисквания за защита, но всички те извличат полза от правилно подбрани предпазители, монтирани в постояннотоковите входни терминали, за предотвратяване на повреди, причинени от външни аварии, откази на вътрешни компоненти или смущения в електрическата мрежа, които се отразяват обратно през веригата на инвертора. Предпазителят за PV в това приложение трябва да осъществява координация както с горното ниво на защита на струните, така и с вътрешните защитни функции на инвертора, за постигане на селективно изолиране на аварийните участъци.

Производителите на инвертори обикновено определят максимални допустими стойности на входящите предпазни устройства в документацията на оборудването, като установяват горни граници, които гарантират правилната координация с вътрешната защита на полупроводника, като същевременно поддържат адекватна способност за прекъсване Проектиращите системи трябва внимателно да балансират тези максимални номинални стойности спрямо действителния ток на късо съединение, наличен от свързани фотоволтаични матрици, като вземат предвид бъдещото разширяване на матрицата, сезонните вариации в облъчването и повишената предавателна мощност Подразмерните фотоволтаични предпазни предпазни предпазни устройства създават неудобни изстрелвания при преходни условия, докато надразмерните устройства не успяват да предпазят входните компоненти на инвертора от устойчиви условия на претока, които са под определените от производителя граници

Приложения за разпределение на постоянна ток и рекомбинатори

По-големите търговски и индустриални инсталации често включват DC разпределителни системи, които пренасят консолидиран изход от фотоволтаичните масиви на значителни разстояния до централизирани инверторни станции, създавайки допълнителни приложения за технологията на PV предпазители в рекомбинаторни панели и разпределителни превключвателни устройства. Тези защитни точки в средата на системата работят със значително по-високи токови нива в сравнение с отделните верижни вериги и обикновено изискват предпазители с номинален ток от сто до няколкостотин ампера и номинално напрежение, съответстващо или надвишаващо максималното системно напрежение. Електрическата среда в DC разпределителните приложения включва високи стационарни токови нива, значителна наличност на ток при късо съединение от големи блокове фотоволтаични масиви и потенциала за продължителни дъгови повреди, ако защитните устройства не изключат повредите ефикасно.

Приложението на предпазителите за фотоволтаични системи в постояннотокови разпределителни системи трябва да решава предизвикателствата, свързани с координацията между няколко нива на защита, като се гарантира, че повредите се изолират на най-ниското възможно ниво на системата, при запазване на резервна защита на разпределителните и инверторните места. Анализът на време-токовите характеристики става задължителен за постигане на правилна селективност, особено в системи, където няколко номинални стойности на предпазители работят последователно по електрическата верига от фотогалваничния стринг до инвертора. В напредналите инсталации предпазителната защита може да се допълни с електронни прекъсвачи или постояннотокови контактори, които осигуряват допълнителни функции за превключване; все пак предпазителят за фотоволтаични системи остава основното устройство за прекъсване при късо съединение поради превъзходните си характеристики за ограничаване на енергията и безотказната му работа при екстремни аварийни условия.

Интеграция на системи за съхранение на енергия в батерии

Защита при двупосочен енергиен поток

Бързият растеж на системите за съхранение на енергия в батерии, комбиниран с фотогалваничното производство, е довел до появата на сложни нови приложения за PV предпазители на интерфейса между постояннотокови батерии и слънчеви масиви. Тези системи пораждат уникални предизвикателства за защита поради двупосочния поток на мощност, при който батериите могат да се зареждат от слънчевата енергия по време на периоди на максимално производство и да се разреждат, за да поддържат натоварванията или да предоставят услуги за електрическата мрежа, когато слънчевата мощност намалее. PV предпазителят трябва да издържа както тока от зареждане, идващ от масива, така и тока от разреждане, идващ от батерията, което изисква внимателно проучване на номиналните стойности за прекъсване, време-токовите характеристики и координация с системите за управление на батериите.

Аварийните състояния в батерийната система, особено вътрешните къси съединения в литиево-йонните клетки или модули, могат да генерират изключително високи аварийни токове, които надвишават типичните нива на късо съединение в слънчевите масиви със значителна разлика. Тази характеристика изисква слънчеви предпазители с висока прекъсваща способност и доказана ефективност при аварии с висока енергия, при които наличният аварийен ток може да достигне десетки хиляди ампера. Приложението също изисква внимание към номиналното напрежение, тъй като батерийните вериги, свързани последователно, могат да работят при напрежения от 400 V до над 1500 V DC в зависимост от архитектурата на системата, а слънчевият предпазител трябва да осигурява достатъчен безопасен напрежен междинен резерв в целия диапазон на степента на зареждане, който влияе върху действителното напрежение на шината.

Топлинно управление в батерийни корпуси

Корпусите за съхранение на енергия в батерии обикновено поддържат контролирани температурни среди, за да оптимизират работата и продължителността на живота на батериите, но концентрираната енергийна плътност и компактното опаковане създават предизвикателни термични условия за защитни устройства, включително фотоволтаични предпазители. Приложението изисква предпазители със стабилни характеристики за пропускане на ток в рамките на тесния температурен диапазон, поддържан в батерийните контейнери — обикновено от двайсет до трийсет градуса по Целзий, — като същевременно осигуряват адекватна защита при късо съединение по време на сценарии на термичен разгон, при които температурата в корпуса може рязко да се повиши. Правилните изчисления за намаляване на номиналната стойност трябва да вземат предвид термичния принос от съседни батерийни модули, силова електроника и други предпазители, работещи в непосредствена близост един до друг в ограничени пространства.

Интеграцията на системите за мониторинг и управление в батерийните инсталации създава възможности за координирани стратегии за защита, при които предпазителят за фотоволтаични системи служи като крайна резервна защита, докато системите за управление на батерии осигуряват първично откриване и изолация на повреди чрез електронни контактори. Този многослойен подход позволява сложни режими на работа, включително ограничаване на тока по време на зареждане, нива на защита, зависещи от степента на зареденост, и предиктивно поддръжка въз основа на мониторинг на натрупаната термична напрегнатост. При избора на предпазители за батерийни приложения трябва да се вземат предвид не само номиналните стойности за постояннотоковия режим, но и кумулативният ефект от циклите на зареждане и разреждане върху стареенето на предпазителите, както и възможността за лъжливи сработвания в системи с чести дълбоки разреждания, които приближават непрекъснатите токови номинали на предпазителите.

Автономни и отдалечени системи за захранване

Изисквания към надеждността на автономни системи

Автономните слънчеви инсталации, които обслужват отдалечени телекомуникационни обекти, проекти за електрификация на селските райони и самостоятелни промишлени обекти, представляват приложения, при които надеждността и дълголетието на слънчевите предпазители директно влияят върху достъпността на критичната инфраструктура. Тези системи обикновено нямат резервни източници на енергия и работят в локации, където времето за реагиране при поддръжка може да достигне няколко дни или седмици, поради което надеждността на компонентите и защитата срещу откази са от първостепенно значение. Слънчевият предпазител в автономни приложения трябва да осигурява десетилетия служебен живот въпреки ограниченията при поддръжка, екстремното въздействие на околната среда и режимите на работа, които включват чести цикли на контролери за зареждане и преходни товарни натоварвания, отсъстващи при мрежево свързаните инсталации.

Архитектурите на автономни системи обикновено включват както вериги за зареждане от слънчева енергия, така и входове за резервни генератори, които захранват обща инфраструктура на постояннотокова шина, създавайки сложни изисквания за координация на защитата, когато множество източници могат да работят едновременно или бързо да преминават от един режим на зареждане в друг. Предпазителят за фотоволтаичната система трябва да осъществява координация с защитата на изхода на генератора, ограниченията на контролера за зареждане на акумулаторите и защитата на разпределението от страна на натоварването, за да се осигури селективно изолиране при повреди във всички възможни режими на работа. При монтажа в отдалечени райони често се предпочитат по-големи формати на предпазители, които осигуряват по-висока надеждност на контактите и по-ниска податливост на повреди, причинени от вибрации, в приложения, вариращи от мобилни телекомуникационни кули до селскостопански помпени станции.

Производителност в екстремни среди

Дистанционните слънчеви инсталации често работят в екстремни околните условия, включително пустинна жега, арктически студ, ултравиолетово излагане на високи надморски височини и солена морска мъгла по крайбрежието, които ускоряват деградацията на компонентите и затрудняват работата на защитните устройства. Приложението на предпазители за фотоволтаични системи (pv fuse) в тези контексти изисква здрава конструкция с герметични уплътнения, корозионностойки материали и проверена работоспособност в температурни диапазони от минус петдесет до плюс деветдесет градуса по Целзий. Влиянието на надморската височина върху прекъсването на електрическата дъга става значим фактор при инсталациите на високи надморски височини, където намаленото атмосферно налягане понижава диелектричната якост на въздушните междини и може да изисква намаляване на номиналното напрежение или използване на специални предпазители, сертифицирани за работа на високи надморски височини.

Ограничената достъпност на отдалечените инсталации прави стратегиите за превентивна подмяна икономически привлекателни, въпреки по-високите първоначални разходи за премиални продукти за предпазители за фотоволтаични системи с удължени оценки на експлоатационния живот. Проектантите на системи все по-често изискват предпазители от индустриален клас с публикувани характеристики на остаряване, което позволява предварително планиране на подмяната въз основа на натрупаните работни часове, мониторинг на термичното напрежение и известните механизми на деградация. Този проактивен подход минимизира неплануваната недостъпност и оптимизира мобилизирането на екипите за поддръжка чрез консолидиране на подмяната на предпазителите с други планирани дейности по поддръжка, а не чрез реагиране на отделни откази, които могат да оставят критични натоварвания без електрозахранване в продължение на продължителни периоди.

Често задавани въпроси

Каква номинална напрежение трябва да посоча за предпазител за фотоволтаична система в слънчева система с напрежение 1000 V?

За слънчева система с напрежение 1000 V посочете предпазители за фотоволтаични (PV) системи с минимално номинално напрежение от 1000 V DC; много инженери обаче предпочитат предпазители с номинално напрежение 1500 V, за да осигурят резервна безопасност и да позволят бъдещо увеличаване на напрежението в системата. Номиналното напрежение на предпазителя трябва да е равно или по-високо от максималното напрежение на отворена верига на свързаните PV-нишки при студени температурни условия, което може значително да надвишава номиналното напрежение на системата. Винаги проверявайте дали избраният предпазител притежава подходящи сертификати, специфични за фотоволтаични приложения, като например IEC 60269-6 или UL 2579, които потвърждават способността му за прекъсване на постояннотоковата верига при номиналното напрежение; стандартните предпазители за променлив ток не притежават необходимата способност за гасене на дъга при високо напрежение на постоянен ток.

Как определям правилния токов клас за предпазителна защита на ниво PV-нишка?

Изчислете токовите номинали на предпазителите за PV на ниво струя, като първо определите късостворенния ток на модула и умножите по подходящия коефициент на безопасност, обикновено 1,56 според изискванията на NEC за фотоволтаични източникови вериги. Номиналният постоянен ток на избрания предпазител трябва да надвишава тази изчислена стойност, но да остава под максималния номинален ток на серийния предпазител, посочен от производителя на модула, за да се осигури правилна защита на панела. Освен това проверете дали прекъсващият ток на предпазителя надвишава максималния наличен ток при повреда от успоредни струи и потвърдете, че време-токовите характеристики осигуряват селективна координация с по-ниско разположените устройства за защита. Вземете предвид намаляването на тока поради външната температура, когато предпазителите ще работят в комбинирани кутии или други корпуси, където повишени температури влияят върху способността за пренасяне на ток.

Мога ли да използвам един и същи тип предпазител за PV както за защита на струи, така и за приложения в комбинирани кутии?

Въпреки че технически е възможно да се използва едно и също семейство продукти за фотогалванични предпазители както за приложения на ниво струна, така и за приложения в комбинирани кутии, конкретните номинални токове и физическите формати ще се различават в зависимост от токовете във всяка точка на защита. Приложенията на ниво струна обикновено изискват предпазители с номинален ток от десет до двадесет ампера в компактни цилиндрични формати, докато защитата на изхода на комбинирана кутия може да изисква номинали от тридесет до сто ампера или по-високи в по-големи промишлени формати на предпазители. Използването на предпазители от един и същ производител и от една и съща продуктова серия в множество приложения опростява управлението на складските запаси и осигурява съвместими време-токови характеристики за правилна координация на защитата, но винаги проверявайте дали всеки конкретен номинален ток отговаря на електрическите и околните изисквания за мястото на предвиденото приложение.

Какъв график за поддръжка трябва да следвам за фотогалванични предпазители в големи соларни инсталации за електроснабдяване?

Внедрете подход за поддръжка, базиран на състоянието, за предпазители на фотоволтаични системи с голема мощност, който комбинира редовни визуални инспекции, термографски проучвания и анализ на данните от системите за мониторинг, вместо произволни графици за подмяна, основани на време. Провеждайте годишни визуални инспекции на всички достъпни предпазители, като проверявате за корозия, разхлабени връзки или физически повреди, и използвайте термография за идентифициране на предпазители, които работят при по-високи температури в сравнение със съседните вериги – това може да показва деградация или неподходящ размер. Съвременните системи за мониторинг, които следят тока по отделните вериги, позволяват идентифицирането на прекъснати или с високо съпротивление предпазители чрез аномални токови модели, което осигурява целенасочена подмяна преди пълното им излизане от строя. Заменяйте предпазителите незабавно след събития на повреда и установявайте цикли за подмяна въз основа на данните от производителя относно техния експлоатационен живот, като се вземат предвид реалните условия на експлоатация, включително средните стойности на тока, температурата на околната среда и натрупаното топлинно напрежение в конкретната инсталационна среда.
