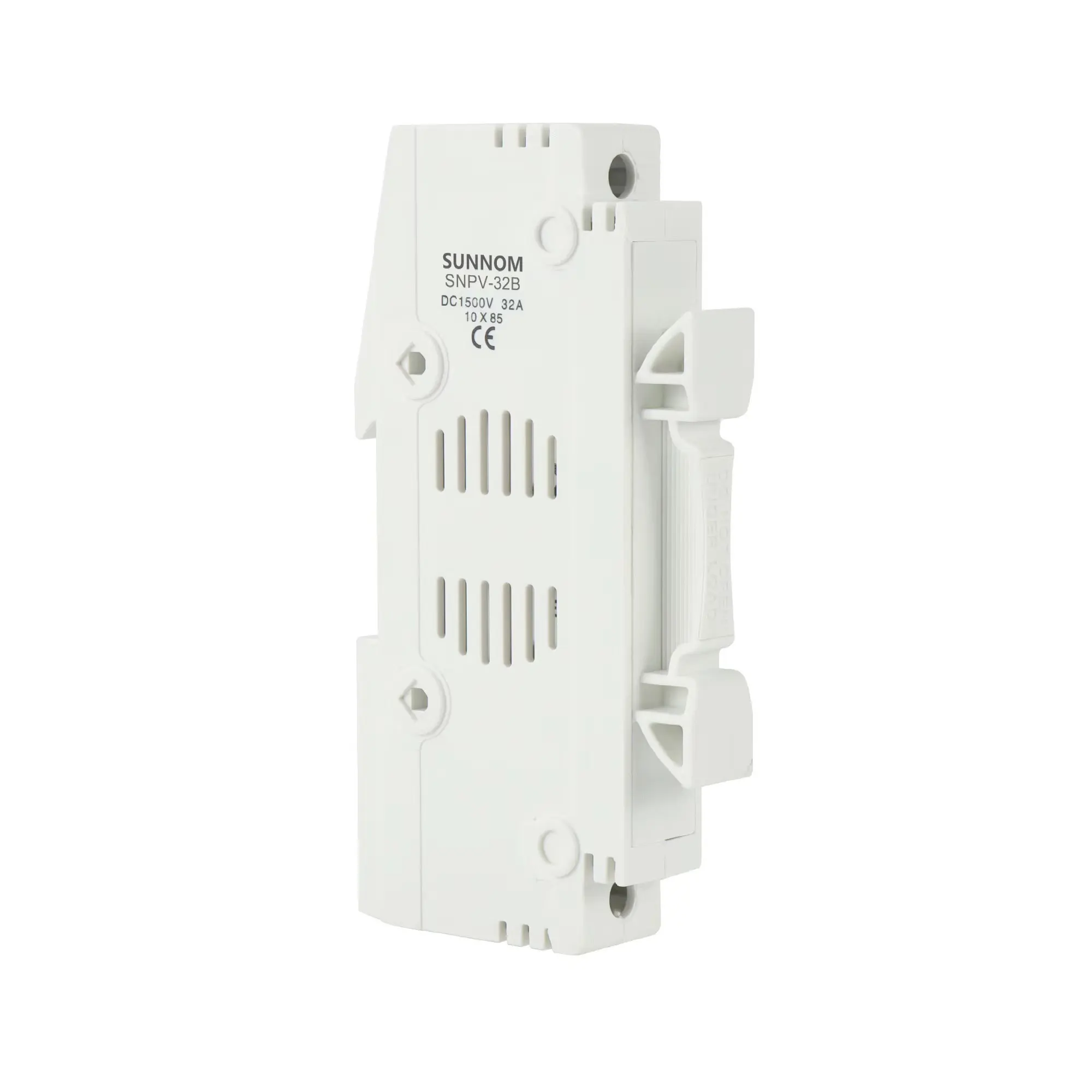

Може ли предпазител за фотоволтаични системи да предотврати спиране на системата в търговски инсталации?

Търговските слънчеви инсталации представляват значителни капитали, а всяко непланувано спиране води директно до загуба на приходи и нарушаване на операционната дейност. Въпросът дали правилно подбран предпазител за фотоволтаични системи (PV) предпазител може да предотврати спиране на системата не е само теоретичен — той засяга критичен проблем за мениджърите на обекти, собствениците на слънчеви активи и специалистите по набавки на енергия. Разбирането на защитната роля на устройствата за защита от прекомерен ток във фотоволтаичните масиви изисква анализ както на техническите механизми за изолация на повреди, така и на по-широките принципи на системно проектиране, които определят надеждността при търговски инсталации.

Отговорът е нюансиран, но утвърдителен: правилно оценен и позициониран фотогалваничен предпазител може значително да намали простоите в системата, като изолира повредите, преди те да се разпространят и предизвикат по-общи откази; ефективността му обаче зависи от цялостното проектиране на системата, правилното й размеряване и интеграцията й с други защитни устройства. В търговски инсталации, където размерът на масивите често надвишава стотици киловата, стратегическото разполагане на предпазители на ниво струна и комбинатор създава защитни слоеве, които локализират електрическите повреди, предотвратяват повреждането на оборудването и минимизират обхвата на прекъсванията в обслужването. Тази архитектура за защита става особено ценна в среди, където времето за реагиране при поддръжка може да се измерва в часове, а не в минути, и където разходите, свързани с продължителните прекъсвания, могат да надвишат първоначалните инвестиции в надеждна защита срещу претоварване.

Разбиране на сценариите на повреди в търговски фотогалванични системи

Чести електрически повреди, които заплашват непрекъснатата работа

Търговските фотоволтаични инсталации са изложени на множество аварийни сценарии, които могат да компрометират достъпността на системата, ако не се управляват надлежно. Земните повреди представляват една от най-често срещаните предизвикателства и възникват, когато токът намира непредназначен път към земята чрез повредена изолация, проникване на влага или механични повреди по проводниците. Тези повреди могат да продължават при относително ниски стойности на тока, които може да не задействат автоматичните прекъсвачи в горния край на веригата, но постепенно могат да деградират компонентите на системата и да създадат опасност от пожар. Повредите между струни представляват друг значим риск, особено в комбинираща кутия среда, където се събират множество успоредни вериги. Когато изолацията между съседни струни, работещи при различни потенциали на напрежение, се повреди, могат да потекат високи повредни токове, които надвишават способността за прекъсване на защитните устройства, които не са правилно подбрани.

Неизправностите на ниво модул внасят допълнителна сложност, тъй като вътрешни дефекти на клетките или неизправности на байпас диодите могат да предизвикат локализирано затопляне и потенциални условия за дъгов разряд. В търговските фотоволтаични масиви със стотици или хиляди модула статистическата вероятност за такива неизправности нараства пропорционално с размера на системата. Обратните токови условия също представляват заплаха, когато засенчените или повредени вериги се превръщат в приемници на ток вместо източници, което може да доведе до образуване на горещи точки и ускорено остаряване. Всеки от тези типове повреди има характерни токови сигнатури и временни профили, които влияят върху избора и координацията на защитните устройства в цялата система за събиране на постояннотокови вериги.

Финансовото въздействие на непланово просто стояние

За търговските слънчеви инсталации, които работят в рамките на договори за закупуване на електроенергия или участват в пазарите на сертификати за възобновяема енергия, всяка изгубена часова производителност води до количествено определими финансови последици. Търговска покривна система с мощност 500 kW, която претърпява пълно спиране на работа в продължение на цял ден по време на месеците с най-висока производителност, може да загуби от 300 до 800 щ.д. в директни приходи от енергия, в зависимост от местните тарифи на електрическите дружества и качеството на слънчевия ресурс. Освен непосредствените загуби от производство, продължителните прекъсвания могат да предизвикат санкции за неизпълнение на гаранции за производителност в структурите с трети страни собственици, да създадат пропуски в периодите, необходими за квалифициране за сертификати за възобновяема енергия, и да повредят операционния запис за работа, който влияе върху условията за финансиране при разширяване на портфолиото.

Косвените разходи, свързани с повреди в системата, често надвишават директните загуби на приходи, като се вземат предвид таксите за изпращане на аварийни служби, разходите за ускорена замяна на компоненти и административното бреме от обработката на застрахователни искове и корекциите в докладите за ефективност. Търговските инсталации, които нямат надеждни възможности за локализиране на повреди, могат да изпитат каскадни повреди, при които една повреда в един стринг постепенно поврежда комбиниращо оборудване, инвертори или дори съседни стрингове, преди да са се задействали защитните устройства. Тези сложни повреди удължават времето за ремонт от часове до дни или седмици, особено когато трябва да се набавят специализирани резервни компоненти. Икономическият аргумент за инвестиране в подходяща предпазител за фотоволтаични панели защита става убедителен, когато тези всеобхватни разходи, свързани с простои, бъдат количествено определени и сравнени с допълнителните разходи за подобрена защитна инфраструктура.

Как фотоволтаичните предпазители осигуряват локализиране на повреди и защита на системата

Механизмът на прекъсване при претоварване

Фотоволтаичният предпазител работи чрез фундаментално прост, но прецизно проектиран механизъм: калибриран топим елемент, предназначен да се стопи и да прекъсне тока, когато топлинното натрупване надвиши номиналните граници. Във фотоволтаичните приложения тази защита трябва да отговаря на уникалните характеристики на прекъсването на постояннотоковата дъга, където липсата на естествени нулеви преминавания на тока изисква специализирани конструкции на камери за гасене на дъгата. Когато аварийният ток протече през елемента на фотоволтаичния предпазител, резистивното нагряване нараства пропорционално на квадрата от големината на тока. Щом елементът достигне точката си на топене, в корпуса на предпазителя се формира контролирана дъга, която първоначално поддържа непрекъснатостта на тока, но бързо се удължава, докато изпарените метални пари създават високорезистентен плазмен канал.

Съвременните предпазители, одобрени за слънчеви системи, включват пясък или керамични напълнителни материали, които абсорбират енергията на дъгата и насърчават бързо деионизиране, разрушавайки проводимия плазмен път и създавайки устойчиво прекъснато съединение. Кривата на време-ток за всеки вариант на предпазител за фотоволтаични системи определя точната зависимост между големината на повредата и времето за изключване, като обратно-времевото поведение осигурява бързо прекъсване при къси съединения с висока големина, но позволява преходни импулсни токове, които възникват при нормални преминавания от облачно към ясно небе и при температурни вариации на модулите. Този селективен отговор предотвратява неоснователни активации, които биха довели до ложни периоди на просто стояне, и в същото време гарантира решително действие при истински аварийни ситуации.

Стратегическо разположение в архитектурата на търговските системи

Защитната стойност на предпазителите за фотоволтаични системи (PV) зависи критично от тяхното разположение в йерархията на постояннотоковата (DC) събиране. При приложения на ниво верига (string-level) отделните предпазители защитават всяка верига от последователно свързани модули срещу обратен ток и осигуряват изолация по време на поддръжка. Тази детайлизирана защита ограничава последствията от повреда само до една верига, като позволява останалата част от масива да продължи да работи по време на замяна на компоненти или диагностика. Предпазителите на ниво комбинатор (combiner-level) създават втори защитен слой, като всяка входяща верига е защитена от собствен предпазител за фотоволтаични системи (pv fuse), разположен преди паралелното свързване към шината. Тази архитектура предотвратява повредена верига да черпи обратен ток от здравите вериги и изолира повредите в комбинаторните кутии, така че те да не се разпространяват обратно към отделните веригови вериги.

В големите търговски инсталации няколко комбинатора захранват централизирани инверторни станции или DC събиращи мрежи, което създава допълнителни възможности за стратегическо разполагане на предпазители. Основните DC прекъсвачи често включват високопропускливи предпазители за защита на входните DC етапи на инверторите и осигуряване на окончателен слой защита от токове на късо съединение преди оборудването за преобразуване на мощността. Координацията между тези защитни слоеве изисква внимателен анализ, за да се гарантира, че предпазителят за фотоволтаични панели (PV) винаги ще се задейства преди по-горните устройства при аварийни условия, като се създава детерминистична йерархия за изолация на повреди. Този анализ на селективността трябва да взема предвид импедансните характеристики на кабелите, съединителите и самия слънчев панел, като се има предвид, че наличният ток при късо съединение варира в зависимост от нивото на осветеност, температурата и конкретното местоположение на повредата в разпределената DC мрежа.

Номинално напрежение и предизвикателства при прекъсване на постояннотокови вериги

Търговските слънчеви инсталации все по-често работят при повишени постоянни напрежения (DC), за да се минимизират резистивните загуби и да се намалят разходите за проводници в обширните фотоволтаични полета. Системите, проектирани за работа при 1000 V или 1500 V DC, пораждат по-големи предизвикателства за защита срещу токове на късо съединение, тъй като напрежението на дъгата по време на прекъсване нараства пропорционално на напрежението на системата, а наличната енергия при аварийни ситуации се увеличава значително. Предпазителят за фотоволтаични системи (pv fuse), предназначен за тези нива на напрежение, трябва да демонстрира както достатъчна устойчивост към напрежение по време на нормална експлоатация, така и надеждна способност за прекъсване на дъгата при най-неблагоприятни аварийни сценарии. Напрежението, посочено като номинално на всеки предпазител, представлява максималното напрежение на веригата, при което устройството може безопасно да прекъсне аварийния ток и да запази електрическата изолация, без да се възпламени повторно или да настъпи диелектрически пробой.

Подценяването на спецификацията за напрежение на защитните устройства представлява една от най-често срещаните и последствените проектиране грешки в търговските слънчеви инсталации. Предпазител за фотоволтаични системи (PV) с недостатъчно висока номинална стойност на напрежението може първоначално да прекъсне аварийния ток, но след това да претърпи повторно запалване, когато дъгата се възстанови през разтопения елементен интервал, което води до устойчиво дъгово повредено състояние, способно да причини катастрофални щети на комбиниращото оборудване и да създаде опасност от пожар. Правилното проектиране изисква съответствие между номиналното напрежение на PV предпазителя и максималното напрежение на веригата в режим на отворена верига при най-неблагоприятни условия на ниска температура, като се има предвид, че Voc на модулите значително нараства при намаляване на температурата на клетките под стандартните условия за изпитания.

Съгласуваност с други елементи на системната защита

Интеграция с функциите за защита на инвертора

Современните комерсиални инвертори включват сложни алгоритми за мониторинг и защита, които допълват пасивната защита от прекомерен ток, осигурявана от предпазителите за фотоволтаични системи. Системите за откриване на повреди към земята непрекъснато измерват тока на изтичане в постояннотоковата верига и могат да заповядат спиране на системата, когато се превишат зададените граници, като по този начин осигуряват защита срещу повреди на изолацията, които може би няма да генерират достатъчен ток на повреда, за да задействат предпазителите за фотоволтаични системи. Електрониката за откриване на дъгови повреди анализира високочестотните шумови сигнатури, характерни за серийните дъгови повреди, което позволява откриването на лошо свързани контакти и прогресивни повреди на изолацията, преди те да се развият в пълноценни аварийни ситуации. Тези активни системи за защита намаляват честотата на повредните ситуации, достигащи до праговете за задействане на предпазителите за фотоволтаични системи, но не могат да заменят физическата способност за прекъсване на тока, която предпазителите осигуряват при къси съединения с висока големина.

Координацията между предпазителите за PV и мониторинга, базиран на инвертори, изисква внимателно разглеждане на времето за отговор и големината на токовете при повреда. Командите за изключване на инвертора обикновено изискват от 100 до 300 милисекунди за изпълнение, през които токовете при повреда продължават да протичат през постояннотоковата събираща система. При повреди с висока големина, които генерират токове, надвишаващи десет пъти номиналните стойности, правилно подбрани предпазители могат да прекъснат веригата за по-малко от 100 милисекунди, осигурявайки по-бърза защита в сравнение с последователностите за изключване, инициирани от инвертора. Тази допълваща връзка означава, че всеки слой защита обхваща различни части от спектъра на повредите: предпазителите за PV се справят с високоголеминни събития на претоварване, изискващи незабавно физическо прекъсване, докато системите на инверторите управляват по-нискоинтензивни земни повреди, деградация на изолацията и аномални работни условия, които се развиват в по-продължителен временен интервал.

Връзка със системата за заземяване и зануляване

Архитектурата за заземяване на търговските слънчеви инсталации оказва значително влияние както върху големината на наличния ток при повреда, така и върху ефективността на предпазването чрез PV-предпазители. Незаземените постоянни токови системи, които стават все по-разпространени в търговски приложения, пораждат специфични предизвикателства за защитата, тъй като повредите към земя не генерират токове при повреда с висока големина, докато не възникне втора повреда към земя в точка с различен потенциал. В тази конфигурация PV-предпазителите главно осигуряват защита срещу повреди между струни и срещу обратни токови условия, докато системите за откриване на повреди към земя осигуряват основната защита срещу повреди на изолацията. Първата повреда към земя в незаземена система може да остане незабелязана от пасивните устройства за защита от прекомерен ток, което прави надеждните системи за мониторинг задължително допълнение към предпазването чрез предпазители.

Системите със заземяване на неутралния проводник, по-често срещани в по-старите търговски инсталации, създават високомодулни токове при повреда към земя, които надеждно задействат подходящо подбрани предпазители за фотоволтаични (PV) системи. Този подход за заземяване обаче внася допълнителна сложност в изследванията за координация, тъй като големината на тока при повреда варира значително в зависимост от местоположението на повредата в рамките на масива. Повреда към земя близо до инвертора може да генерира токове, ограничени предимно от импеданса на кабелите и способни да надвишат 1000 ампера, докато повреда в далечния край на някоя верига може да бъде ограничена от номиналния ток на късо съединение на модула. Ефективното проектиране на защитата трябва да взема предвид тази вариация, като се подбират предпазители за PV системи с такава номинална стойност, че да осигуряват защита на кабелите и оборудването при минимални токове при повреда, като едновременно с това гарантират достатъчна прекъсваща способност при максимални токове при повреда.

Практически съображения за внедряване в търговски проекти

Методология за определяне на размерите и избор на номинален ток

Правилното измерване на предпазителите за фотоволтаични системи изисква системен анализ както на изискванията за непрекъснат ток, така и на сценариите с аварийни токове. Изходна точка за всеки изчислителен метод е спецификацията за късо съединение на модула, тъй като този параметър определя максималния ток, който всяка верига може да генерира при аварийни или обратни условия на захранване. Националният електротехнически кодекс (NEC) и стандарти на IEC предоставят конкретни коефициенти за умножение, които отчитат вариациите в инсоляцията, замърсяването и дългосрочното остаряване, като обикновено изискват номиналната стойност на предпазителя да бъде поне 156 % от тока на късо съединение на модула за непрекъснато функциониране без нежелани изключвания. Това намаляване на номинала гарантира, че предпазителят за фотоволтаични системи ще издържи законните върхови токове по време на бързи промени в инсоляцията, като в същото време запазва термичната си стабилност по време на продължителни периоди с висок изходен капацитет.

Освен непрекъснатата токова товароносимост, прекъсващата способност на всеки PV предпазител трябва да надвишава максималния наличен ток при късо съединение в местоположението на неговата инсталация. При приложения с комбинирани кутии, където няколко вериги са свързани успоредно, потенциалният ток при късо съединение е равен на сумата от токовете на късо съединение, предоставени от всички изправни вериги, които захранват повредената верига. Комбинирана кутия, обслужваща десет успоредни вериги от модули с номинален ток на късо съединение (Isc) по 11 ампера всеки, трябва да използва PV предпазители с прекъсващи способности, надвишаващи 110 ампера при работното напрежение на системата. Това изчисление става по-сложно при големи търговски фотоволтаични масиви с множество нива на комбиниране и дълги кабелни трасета, които внасят ограничаващи ефекти чрез импеданс. Изчерпателните проучвания за защита могат да използват сложни моделиращи инструменти, които вземат предвид съпротивлението на кабелите, контактното съпротивление на съединителите и температурните коефициенти, за да се прогнозират точно величините на токовете при късо съединение в цялата DC събираща мрежа.

Екологични фактори и избор на корпус

Търговските слънчеви инсталации подлагат защитната екипировка на сурови климатични условия, които могат да намалят производителността и надеждността, ако не бъдат правилно отчетени при проектирането на системата. Инсталациите на покриви излагат комбинираните кутии и вградените им компоненти – предпазители за фотоволтаични (PV) системи – на рязки температурни колебания, като температурата вътре в корпуса може да надхвърли 75 °C по време на летните периоди с максимално натоварване. Тъй като работните характеристики на предпазителите се променят в зависимост от околната температура – времето за изключване намалява при повишаване на температурата – правилните изчисления за намаляване на номиналната мощност трябва да вземат предвид най-неблагоприятните термични условия. Някои производители предоставят температурни коригиращи криви, които насочват към подходящи корекции на номиналните стойности за инсталации при високи температури, като по този начин се гарантира, че PV-предпазителите запазват своите специфицирани време-токови характеристики в целия работен температурен диапазон.

Влажността, проникването на прах и корозивните атмосфери представляват допълнителни предизвикателства за надеждността на PV предпазителите в търговски приложения. Инсталациите по крайбрежието или в промишлени среди с въздушни замърсители изискват корпуси с подходящи класове степен на защита срещу проникване и корозионноустойчиви материали. Особено внимание заслужават държачите на предпазители и монтажните компоненти, тъй като контактното съпротивление нараства поради окисляване и може да доведе до локално нагряване, което ускорява стареенето на елементите на PV предпазителите или предизвиква фалшиви прекъсвания. Висококачествените държачи на предпазители са оборудвани с пружинни контакти с благороднометално покритие, които осигуряват ниско контактно съпротивление през целия срок на експлоатация, намаляват необходимостта от поддръжка и повишават дългосрочната надеждност на системата.

Протоколи за поддръжка и оперативен мониторинг

Докато предпазителите за фотоволтаични системи осигуряват пасивна защита без нужда от активно захранване или комуникационни връзки, те изискват периодичен инспекционен преглед и тестване, за да се гарантира непрекъснатата им надеждност. Протоколите за поддръжка на търговски инсталации трябва да включват редовни термографски проучвания на комбинирани кутии и прекъсващи устройства, тъй като аномалните нагревателни модели могат да показват възникващи проблеми с контактното съпротивление, недостатъчно големи проводници или предпазителни елементи за фотоволтаични системи, които наближават края на своя експлоатационен живот. Системите за мониторинг на тока по вериги, които все повече стават стандарт в търговските инсталации, предоставят ценни експлоатационни данни, способни да идентифицират постепенно нарастващо импедансно съпротивление, което може да сочи деградация на предпазителите или проблеми с контакта в техните държачи още преди настъпването на пълно отказване.

Когато замяната на предпазителите за фотоволтаични системи става необходима след повреда или като част от профилактично поддържане, правилната процедура изисква както повреденото устройство, така и всички съседни предпазители в една и съща топлинна среда да се заменят като група. Тази практика признава, че термичното напрежение и ефектите от остаряването засягат едновременно няколко устройства и че смесени групи от нови и остарели предпазители могат да предизвикат проблеми с координацията, при които остарелите устройства се задействат преждевременно при нормални импулсни условия. Документирането на всички операции и замени на предпазители за фотоволтаични системи допринася за анализ на тенденциите в надеждността на системата и помага на операторите да идентифицират повтарящи се модели на повреди, които може да сочат към проектирани недостатъци, проблеми с качеството на компонентите или фактори на околната среда, изискващи по-широки коригиращи мерки, а не само проста замяна на устройството.

Реална ефективност в експлоатация и предотвратяване на простои

Анализ на случаи с повреди в защитени и незащитени системи

Опитът от полевите условия при търговски слънчеви портфолиа предоставя убедителни доказателства за стойността на предотвратяване на просто стояне, която се постига чрез правилно внедрена предпазна защита със слънчеви предпазители (PV fuse). В един задокументиран случай, свързан с 1,2 MW търговска покривна инсталация, повреда на модул предизвика късо съединение в рамките на един-единствен низ по време на пиковото производство следобед. ключ за съединение слънчевият предпазител на ниво низ се изключил за около 50 милисекунди, изолирайки повредената верига, докато останалите 47 низа в масива продължили нормалната си работа. Системата за наблюдение засякла повредата чрез аларми за дисбаланс в тока на низовете, но масивът запазил 98 % от номиналната си мощност, докато техническият персонал можел безопасно да се качи на покрива и да замени повредения модул на следващата сутрин. Общата загуба на енергия от това повредно събитие била ограничена до приблизително 15 kWh — по-малко от два часа производство от засегнатия низ.

Напротив, при сравнителна инсталация, в която липсваше предпазно устройство за защита на ниво на верига, се наблюдава катастрофален каскаден отказ при възникване на подобна повреда в модул. Без възможност за отделно изолиране на всяка верига токът на повредата, генериран от успоредните вериги, преминаваше през комбинираща електропроводка с недостатъчно напречно сечение, което водеше до образуване на достатъчно топлина, за да бъдат повредени терминалите на няколко проводника и в крайна сметка да се задейства системата за защита срещу земно заминаване на инвертора. Получените щети изискваха пълна замяна на комбиниращото табло, преустановяване на шест вериги и ремонт на входния DC етап на инвертора. Системата остана извън строя в продължение на четири дни, докато се набавиха резервните части и бяха извършени ремонти, което доведе до загуба на около 6800 kWh генерирана енергия и разходи за ремонт, надхвърлящи 18 000 щ.д. Това сравнение илюстрира асиметричния профил на риска: допълнителната стойност на всеобхватната предпазна фузионна защита за фотоволтаични системи представлява само малка част от потенциалните разходи при отказ, когато защитните устройства липсват или са неправилно специфицирани.

Количествено определяне на метриките за подобряване на надеждността

Рамките за инженерство на надеждността предоставят системни подходи за количествено определяне на ползите от предотвратяване на простои, които осигурява защитната инфраструктура. Средното време между повредите и средното време за ремонт са ключови метрики, които характеризират наличността на системата. Прилагането на правилно координирана PV предпазна предпазна инсталация оказва основно влияние върху MTTR (средното време за ремонт), като ограничава обхвата на повредата и позволява продължаване на работата на незасегнатите секции на масива по време на ремонтните дейности. В търговски инсталации с типично време за реагиране при поддръжка от 24 до 48 часа това ограничаване на повредата може да намали средното време за ремонт от дни на часове, като предотвратява каскадни повреди и осигурява бързо локализиране на повредата чрез мониторинг на ниво струна.

Статистическият анализ на големи търговски слънчеви портфолиа показва измерими подобрения в надеждността, които се дължат на подобрена защитна архитектура. Експлоататорите на паркове, управляващи стотици търговски инсталации, съобщават, че обектите с комплексна защита на ниво струна и ниво комбиниране чрез предпазители за фотоволтаични системи имат с 40 до 60 процента по-малко инциденти с пълно изключване на системата в сравнение с инсталациите, които разчитат единствено на защита на ниво инвертор. По-значимо е, че средната загуба на енергия при всеки дефект намалява с 75 до 85 процента, когато локализирането на дефекта на по-дребно ниво ограничава прекъсванията само до отделни струни, а не до цели секции от масива. Тези експлоатационни показатели се превръщат директно в подобрени икономически резултати за проектите чрез по-високи коефициенти на използване на мощността, намалени разходи за експлоатация и поддръжка и повишена оценка на активите при рефинансиране или продажба на обектите като част от портфолио.

Интеграция със стратегии за предиктивно поддръжане

Напредналите търговски оператори на слънчеви електроцентрали все по-често използват анализ на данни и алгоритми за машинно обучение, за да преминат от реактивни към предиктивни модели за поддръжка. В този контекст системите за предпазване с плавки за фотоволтаични инсталации предоставят ценни експлоатационни данни, които хранят предиктивните модели. Мониторингът на тока в низовете позволява откриването на постепенно намаляване на ефективността, което може да показва възникващи повреди още преди те да достигнат такава степен, че да се задействат плавките. Изведнъж настъпилите промени в импедансните характеристики на низовете, видими чрез високочестотен мониторинг на връзката между напрежение и ток, могат да сигнализират деградация на изолацията или проблеми с целостта на връзките – неща, които предиктивните модели идентифицират като обекти за превентивна проверка.

Интеграцията на термичния мониторинг с електрическите данни на ниво верига създава допълнителни предиктивни възможности. Комбинираните кутии, които показват постепенно повишаващи се работни температури спрямо околните условия, може да сочат увеличено контактно съпротивление в държачите на PV предпазители или в компресионните конектори — условия, които алгоритмите за предиктивно поддържане могат да идентифицират седмици или месеци преди да се развият в аварийни събития. Тази възможност за ранно предупреждение позволява планирано поддържане по време на предварително определени престойни прозорци, а не в извънредни ситуации, което допълнително намалява влиянието на простоите и свързаните с тях загуби на приходи. Синергията между пасивните защитни устройства, като например елементите на PV предпазители, и активните системи за мониторинг представлява комплексен подход към надеждността на търговските слънчеви системи, който отговаря както на незабавните нужди от прекъсване на повреди, така и на оптимизацията на дългосрочното управление на активите.

Често задавани въпроси

Какво се случва с търговска слънчева система, когато PV предпазител се задейства по време на повреда?

Когато предпазителят за фотоволтаична инсталация се задейства в отговор на повредно състояние, той създава прекъсната верига, която незабавно спира протичането на ток в засегнатата верига или път на тока. В системи с предпазители на ниво верига изолирана остава само повредената верига, като всички останали вериги продължават да генерират енергия и да захранват инвертора. Оборудването за мониторинг на системата обикновено регистрира дисбаланса в тока и генерира предупреждения, които уведомяват операторите за повредното състояние. Общият изход на системата намалява пропорционално на броя на засегнатите вериги, но инсталацията продължава да генерира приходи от всички изправни вериги. Съвременните комерсиални инвертори продължават да работят нормално, стига да се поддържат минималните входни напрежение и мощност, което остава вярно дори при изключване на няколко вериги в големи масиви. Изолираната повреда не може да се разпространи към съседно оборудване, а персоналът за поддръжка може безопасно да получи достъп до засегнатата верига и да я поправи, докато останалата част от системата продължава да работи под товар.

Колко често трябва да се заменят предпазителите за фотоволтаични системи в търговски инсталации при нормални експлоатационни условия?

При нормални експлоатационни условия и при липса на повредни събития правилно подбрани предпазители за фотоволтаични системи в търговски слънчеви инсталации могат да останат в експлоатация през целия срок на живот на системата – 25 до 30 години – без нужда от замяна. Качествените предпазители, сертифицирани за слънчеви инсталации, претърпяват минимално остаряване при работа в рамките на своите номинални напрежение и ток, тъй като работната им температура остава значително по-ниска от прага, при който се наблюдават металически промени в топящия се елемент. Въпреки това предпазителите, които са били изложени на частични повредни състояния – при които токът е достигал, но не е преминавал прага на топене, – трябва да се заменят по време на планово техническо обслужване, тъй като повтарящото се термично напрежение може да промени техните време-токови характеристики. На практика операторите на търговски системи обикновено заменят предпазителите за фотоволтаични системи по случайност по време на поддръжка на комбинирани кутии или когато други компоненти изискват внимание, като ги разглеждат като евтин вид застраховка срещу бъдещи повредни сценарии. Инсталациите в сурови среди с рязки температурни цикли или корозивна атмосфера могат да извлекат полза от по-честа инспекция и проактивна замяна на всеки 10–15 години, макар че в повечето търговски експлоатационни условия реалното остаряване на устройствата да остава минимално.

Може ли комерсиална слънчева система да работи безопасно с изгорял PV предпазител, докато се планира ремонт?

Да, търговската слънчева инсталация може и трябва да продължи да работи с един или повече изгорели предпазители за фотоволтаични панели, докато плановото поддръжка не отстрани основната неизправност и не възстанови пълния капацитет на системата. Изгорелият предпазител е изпълнил успешно защитната си функция, като е изолирал неизправността, а образуваната от него прекъсната верига осигурява непрекъсната защита срещу по-нататъшно разпространение на неизправността. Останалата част от масива продължава нормална работа, а инверторът се адаптира към намалената входна мощност, без да се изисква спиране или ръчно вмешателство. Въпреки това операторите трябва да отдадат приоритет на установяването и отстраняването на неизправността, а не да отлагат поддръжката неопределено, тъй като основната причина за изгарянето на предпазителя — било това повреден модул, кабелна неизправност или повреда на конектор — вероятно представлява продължаваща опасност за безопасността и риск от по-нататъшно разпространение на повредата. Някои юрисдикции и застрахователни политики могат да определят максимални срокове между откриването на неизправност и завършването на ремонта, обикновено в диапазона от 48 часа до 30 дни, в зависимост от тежестта на неизправността и нейните последствия за безопасността. Съвременните системи за мониторинг позволяват дистанционна оценка на неизправностите, което помага на операторите да определят приоритетността на ремонта въз основа на типа и местоположението на неизправността в системата за постоянен ток.

Какви са най-честите грешки при избора на предпазители за фотоволтаични системи, които компрометират предотвратяването на простои в търговските системи?

Най-честата грешка при проектирането на търговски системи за защита срещу слънчева енергия е изборът на предпазители за фотоволтаични (PV) системи с номинално напрежение, по-ниско от максималното открито напрежение на системата при студени температурни условия. Тази грешка създава риск от катастрофален отказ, когато работещите предпазители преживяват повторно възникване на дъга и продължително арчен разряд, които повреждат оборудването на комбинатора далеч извън първоначалния обхват на повредата. Втората често срещана грешка е изборът на предпазители с токови номинали, които са твърде ниски, водещ до неоснователни изключвания по време на периоди с висока инсоляция или при преходни явления, свързани с ръбовете на облаците — което поражда лъжливи случаи на просто стояне и подкопава икономическия оправдателен аргумент за инвестиции в слънчеви системи. От друга страна, изборът на токови номинали, които надвишават изискванията за защита на проводниците спрямо допустимия им ток, може да позволи повреждане на кабелите по време на аварийни ситуации, преди предпазителят да се задейства. Още една честа грешка е смесването на различни типове PV предпазители или предпазители от различни производители в един и същ комбинатор, което води до непредсказуемо координиране и потенциални избирателни откази, при които част от повредите остават незащитени. Накрая, много търговски инсталации не документират правилно спецификациите и местоположенията на монтираните защитни устройства, което поражда объркване по време на разследване на повреди и увеличава риска при ремонт на място да бъдат инсталирани заместващи предпазители с неправилни номинали.
