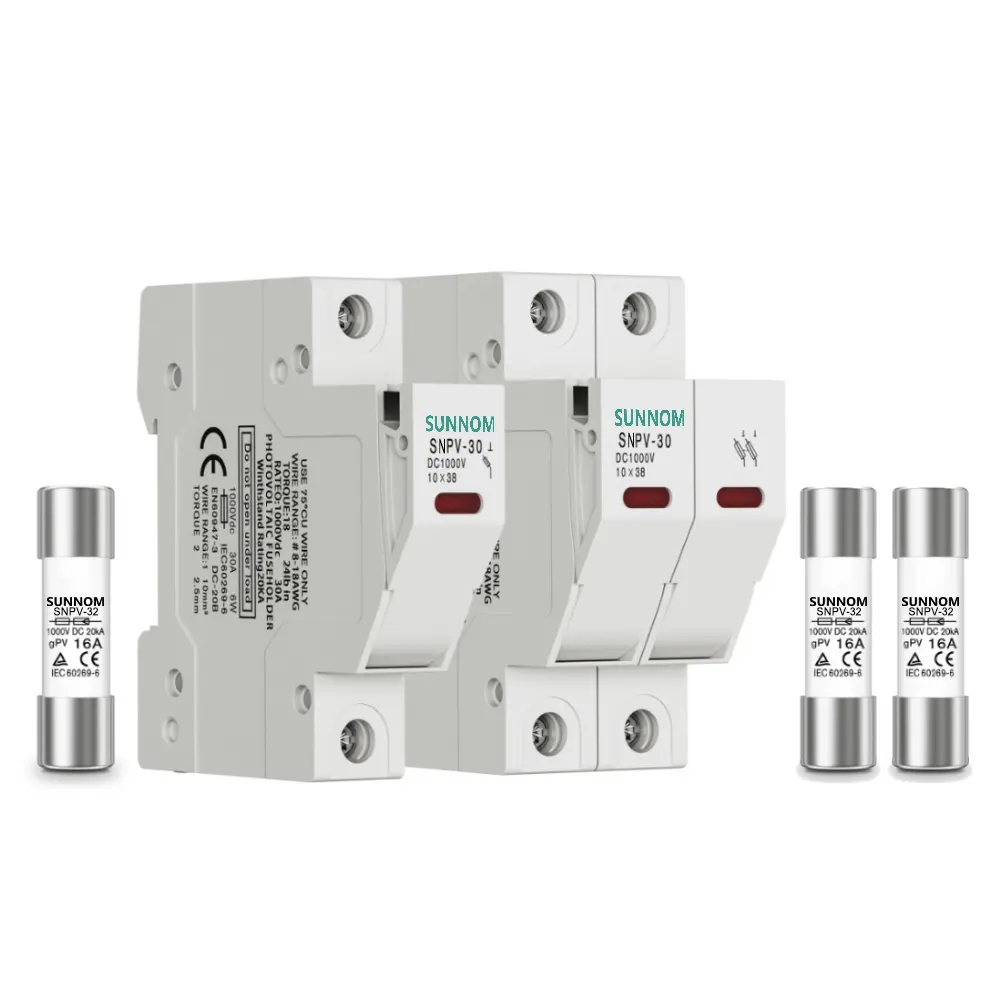

Фотоволтаичните слънчеви системи разчитат на множество защитни компоненти, за да осигурят безопасна и ефективна работа, като PV-предпазителите изпълняват критична роля като защита срещу прекомерни токове, които биха могли да повредят модулите, кабелите или инверторите. предпазител въпреки че тези защитни устройства са проектирани за надеждност и дълъг срок на служба, техните експлоатационни характеристики могат да се влошат с времето поради въздействието на околната среда, електрически стрес и специфичните експлоатационни условия, свързани със слънчевите инсталации. Разбирането на това кои проверки при поддръжката са задължителни за поддържане на работоспособността на PV-предпазителите позволява на собствениците на системи, монтажниците и техниците по поддръжка да предотвратяват скъпи откази, да запазват непрекъснатата работа на системата и да гарантират непрекъсната защита през целия жизнен цикъл на инсталацията. Редовните процедури за инспекция, адаптирани специално за фотоволтаични приложения, отчитат конкретните предизвикателства, с които се сблъскват тези предпазители в открити среди и високонапрежени DC-среди, където традиционните практики за поддръжка на AC-предпазители може да не са приложими.
Проверките за поддръжка на системите за предпазители за фотоволтаични (PV) инсталации се различават значително от тези за конвенционалните електрически инсталации, тъй като слънчевите масиви работят непрекъснато през дневните часове, изпитват големи температурни колебания и обработват постоянен ток с уникални изисквания за потискане на електрическа дъга. Основните проверки включват визуални инспекции за физически повреди и деградация под въздействието на околната среда, електрически измервания за проверка на правилното съпротивление на контактите и номиналните напрежения, термични оценки за откриване на прегряване, както и механични оценки на монтиращите елементи и цялостността на връзките. Тези дейности по поддръжка трябва да се извършват през подходящи интервали, определени въз основа на размера на системата, условията на околната среда и препоръките на производителя, като протоколите за документиране подпомагат съответствието с гаранционните условия и стратегиите за предиктивна поддръжка. Създаването на комплексна рамка за поддръжка, специално проектирана за предпазител за фотоволтаични панели инсталациите защитават значителните инвестиции в слънчевата инфраструктура, като едновременно максимизират производството на енергия и безопасността.
Протоколи за визуална инспекция на компоненти на предпазители за фотоволтаични системи
Оценка на външния корпус и уврежданията от външни фактори
Първата задължителна проверка при поддръжката включва подробен визуален преглед на корпуса на фотогалваничния предпазител и заобикалящия го шкаф за признаци на екологично остаряване, които често засягат слънчеви инсталации на открито. Инспекторите трябва да търсят промени в цвета, пукнатини или деформации на корпуса на предпазителя, които може да сочат излагане на прекомерни цикли на нагряване или ултравиолетово лъчение, компрометиращи защитния корпус. Проникването на влага представлява особено сериозна загриженост, тъй като дори незначителна кондензация в комбинираните кутии може да създаде проводими пътища, които заобикалят предпазителната защита или причиняват корозия на контактните повърхности. Проверете уплътненията за защита от атмосферни влияния, уплътнителните пръстени и всички точки за влизане на кабели за признаци на остаряване, като обърнете специално внимание на инсталациите в крайбрежни райони, където морската сол ускорява корозията, или в пустинни региони, където екстремните температурни колебания подлагат материала на напрежение, надхвърлящо нормалните граници.
Физическото повреждане, причинено от диви животни, растителен растеж или поддръжка, трябва да се документира по време на визуални инспекции, тъй като дори незначителни драскотини или вдлъбнатини могат да създадат входни точки за влага или да показват структурна слабост. Проверете монтажните скоби и точките за закрепване на панелите за наличие на ръжда, охлабване или механично напрежение, които биха могли да повлияят на електрическите връзки или да допуснат износ, предизвикан от вибрации. Състоянието на етикетите и идентификационните маркировки дава представа за нивото на ултравиолетова експозиция; избледнели или нечетливи етикети показват, че може да е необходимо заместване, дори ако самият предпазителен елемент все още функционира. За инсталации с множество позиции за PV-предпазители в рамките на комбинираща кутия , сравнете външния вид на отделните единици, за да установите такива, които показват непропорционални признаци на напрежение, което може да сочи локализирани проблеми с дисбаланс на тока в някоя от веригите или недостатъчна вентилация, засягаща конкретни позиции.
Проверка на точката за свързване и състоянието на клемите
Внимателният оглед на всички електрически контактни точки представлява критична поддръжка, тъй като високорезистентните връзки предизвикват локализирано нагряване, което намалява ефективността на фотогалваничните предпазители и може да доведе до катастрофален отказ. Проверете както входните, така и изходните терминали за промяна на цвета, която обикновено се проявява като кафяви или черни петна, указващи предишни случаи на прекомерно нагряване, при които контактните повърхности са се окислили. Търсете признаци на дъгов разряд, който се проявява като точкови издълбани области, разпръснати метални капки или карбонизация около терминалните зони – това показва, че предпазителят е бил изложен на аварийни условия или че моментът на затягане при монтажа е бил недостатъчен. Охлабените връзки не само увеличават съпротивлението, но и позволяват микродвижения, които износват защитните покрития и ускоряват корозията при наличие на влага или въздушни замърсители.
Проверете цялостността на изолацията на кабелите в близост до точките на свързване, тъй като топлината от лошите контакти често поврежда кабелните обвивки преди да се появи видима повреда на терминалите, което служи като ранен предупредителен знак, че е необходима поддръжка. Уверете се, че всички винтови терминали или компресионни фитинги отговарят на зададените от производителя стойности за въртящ момент, като използвате калибриран динамометричен ключ вместо да разчитате само на визуална оценка, тъй като правилният контактен натиск е от съществено значение за поддържане на ниско съпротивление в приложения с висок ток в постояннотокови (DC) вериги. Проверете за признаци на пълзене – постепенната деформация на по-меки материали под продължително наложен натиск, която може да намали контактната сила с течение на времето, особено при алуминиеви проводници или медно-цинкови (латунови) терминални блокове, изложени на термично циклиране. Всички признаци на прегряване, промяна на цвета или механична разхлабеност в точките на свързване изискват незабавни коригиращи мерки, тъй като тези условия директно компрометират защитната функция на фотогалваничния (PV) предпазител и създават рискове от пожар, които се увеличават при продължителна експлоатация.
Изпитания и измервания на електрическата производителност
Измерване на падане на напрежение и контактно съпротивление
Основните електрически поддръжки за инсталациите на PV предпазители включват прецизни измервания на падането на напрежение през корпуса на предпазителя по време на работа, което разкрива състоянието на вътрешните елементи и контактните повърхности, които не могат да бъдат оценени само чрез визуална инспекция. Използвайте високорезолюционен цифров мултиметър с точност до миливолт, за да измерите потенциалната разлика между входните и изходните терминали, докато струната генерира ток при нормални работни условия. Правилно функциониращ PV предпазител обикновено показва падане на напрежение в диапазона от 100 до 300 миливолта, в зависимост от нивото на тока и номинала на предпазителя; стойности значително над този диапазон указват увеличено съпротивление поради стареене, оксидация или производствени дефекти, които намаляват ефективността и генерират излишно топлинно отделяне.
Тестването на контактното съпротивление предоставя допълнителна диагностична информация чрез измерване на електрическото съпротивление на цялата предпазна вставка, когато тя е изключена от веригата, като по този начин се елиминира влиянието на напрежението на веригата и се осигурява прецизна характеристика на самата предпазна вставка. Това измерване изисква специализирано оборудване – микрометър за измерване на съпротивление, способно да пропуска тестови токове през устройството, докато измерва стойности на съпротивление, обикновено в диапазона от няколко милиома до десетки милиома за стандартните класове на слънчеви предпазни вставки. Документирайте базовите стойности на съпротивлението по време на първоначалната инсталация или пускането в експлоатация на системата, след което сравнявайте последващите измервания, за да идентифицирате постепенни тенденции към деградация, които показват приближаване на крайния срок на експлоатация. Увеличение на съпротивлението с повече от двадесет процента спрямо базовите стойности обикновено изисква замяна на предпазната вставка, дори ако устройството не е работило, тъй като това показва вътрешна деградация, която ще се ускори при аварийни условия и може да попречи на правилното й функциониране в момента, когато защитата всъщност е необходима.
Тестване на съпротивлението на изолацията и на тока на пропускане
Комплексните протоколи за поддръжка на фотогалванични предпазители трябва да включват тестване на съпротивлението на изолацията, за да се потвърди, че сборката на предпазителя запазва правилната електрическа изолация от заземените корпуси и между фазите при многополюсни конфигурации. С помощта на мегомметър или уред за тестване на изолацията се прилага подходящо изпитателно напрежение, базирано на работното напрежение на системата – обикновено 500 V DC за системи с номинално напрежение до 600 V и 1000 V DC за инсталации с по-високо напрежение. Измерва се съпротивлението между всички токопроводящи части и заземения комбиниран кутия или монтажна конструкция. Съпротивлението на изолацията трябва да надвишава няколко стотици мегома за нови инсталации, а минималните приемливи стойности за остарели системи трябва да са над десет мегома, макар местните електротехнически норми да могат да определят различни гранични стойности в зависимост от класа напрежение и условията на инсталацията.
Измерванията на токовете на изтичане допълват изпитанията на изолацията, като откриват активни токови пътища, които може да не се регистрират като ниско съпротивление, но все пак указват влошаване на изолацията или натрупване на замърсявания. При откачената верига, но с монтиран предпазител, измерете всеки токов поток между клемите и земята, като използвате микроамперметър или клещов амперметър с достатъчна чувствителност, като търсите показания, които при добре поддържано оборудване трябва да са в диапазона на едноцифрени микроампери. Повишени токове на изтичане сочат проникване на влага, повърхностно преминаване („tracking“) по замърсени повърхности или разрушаване на изолацията, което създава опасности за безопасността и може да задейства необосновано устройства за защита при токове на повреда към земя. Измерванията както на съпротивлението на изолацията, така и на токовете на изтичане трябва да се извършват при хладни и сухи условия за установяване на базови референтни стойности, а след това да се повторят при горещи и влажни условия, за да се оцени работата в най-неблагоприятния случай, тъй като околните фактори оказват значително влияние върху тези параметри при външни PV предпазители, изложени на утринна роса, дъжд и температурни екстремни стойности.
Термичен анализ и методи за мониторинг на температурата
Инфрачервена термография за откриване на горещи точки
Термичното изображение представлява един от най-ценните неинвазивни методи за поддръжка, при който се идентифицират възникващи проблеми в инсталациите на фотоволтаични предпазители, преди те да се развият до пълно повреждане, тъй като излишното топлинно отделяне надеждно показва увеличено съпротивление, претоварване или започващи механизми на повреждане. Използвайки калибрирани инфрачервени камери по време на часовете на максимално производство, когато струните пренасят максимален ток, системно сканирайте всички позиции на предпазителите в комбинираните кутии, като търсите температурни разлики между подобни вериги, които трябва да работят на сравними нива. Правилно функциониращ фотоволтаичен предпазител, работещ в рамките на номиналния си ток, обикновено показва температури, само малко по-високи от околната, когато се измерват външно, докато единиците, които показват температури с десет или повече градуса Целзий по-високи от сравнителните позиции, изискват незабавно проучване, независимо от визуалния им вид или електрическите измервания.
Документирайте термалните модели в рамките на множество инспекционни цикли, за да се установят базови профили за всяка инсталация, тъй като термалните характеристики се променят в зависимост от амбиентните условия, ъгъла на слънцето, скоростта на вятъра и конструкцията на вентилацията на корпуса. Обърнете особено внимание на точките за свързване, които често показват по-високи температури преди самото тяло на предпазителя да се нагорещи, което дава ранно предупреждение за ослабване на въртящия момент или деградация на контактите. Сравнявайте температурите между фазите при трите фази на инверторните връзки или между множество струни, които захранват паралелни входове, тъй като значителните несъответствия сочат проблеми с отделни PV предпазители или с веригите, които те защитават. Термографските инспекции са най-ефективни, когато се извършват при стабилни метеорологични условия и постоянни нива на облъчване, което позволява смислени сравнения между подобни вериги, както и между текущи и исторически термални данни, разкриващи тенденции към деградация, изискващи профилактично поддръжка.
Контактно измерване на температурата и ефективност на топлоотвода

Директното измерване на температурата чрез контактни термодвойки или термални зонди осигурява количествени данни, които допълват инфрачервените проучвания, особено при инсталации, където достъпът до топловизионна камера е ограничен или когато са необходими точни стойности на температурата за гарантийни претенции или инженерен анализ. Прикачете калибрирани термодвойки от тип K към клемни блокове, държачи на предпазители и повърхности на проводниците непосредствено до фотоволтаичния предпазител и регистрирайте температурите по време на условията на максимален ток, които представляват най-неблагоприятното топлинно напрежение. Определете критериите за приемане въз основа на производствените спецификации, температурата на околната среда и конструкцията на корпуса, като обикновено ограничавате температурата на клемите до не повече от четиридесет градуса Целзий над температурата на околната среда за правилно функциониращи системи с адекватна вентилация.
Оценете ефективността на топлоотвода в държачите на предпазители, проектирани с функции за термичен мениджмънт, като проверите дали металните корпуси или монтажните плочи разсейват ефективно топлината от предпазителния елемент към заобикалящата конструкция. Слабата термична връзка между предпазителя и неговото монтажно оборудване намалява способността за разсейване на топлина, което води до по-високи работни температури, ускорява стареенето и намалява прекъсващата способност. Проверете дали термичните интерфейсни материали са изсъхнали или деградирали, дали има зазори поради механична несъосаност или изолиращи замърсявания като прах и отломки, които блокират пътищата за топлопреминаване. При големи инсталации с множество комбинирани кутии корелирайте температурните данни с локално специфични фактори, включително слънчева експозиция, модели на сянка и въздушен поток за вентилация, тъй като тези околните променливи оказват значително влияние върху термичната производителност на фотоволтаичните предпазители и определят оптималните интервали за инспекция за различните зони на масива.
Проверка на механичната цялост и монтираната система
Проверка на моментите на затягане на винтовете и инспекция на компонентите
Основните механични поддръжки за системи с PV предпазители включват периодична проверка на моментите на затягане на всички винтове с използване на калибрирани инструменти, тъй като термичното циклиране в слънчевите инсталации предизвиква многократно разширяване и свиване, което постепенно ослабва връзките с течение на времето. Следва да се спазват техническите спецификации на производителя за моментите на затягане на терминалните винтове, които обикновено са в диапазона от 7 до 12 N·m за най-често срещаните размери на държачите на предпазители; прилагайте последователни методи, за да избегнете както недостатъчното затягане, което води до високорезистентни връзки, така и прекомерното затягане, което поврежда резбите или смачква проводниците. Повторно затегнете всички електрически връзки поне веднъж годишно по време на плановата поддръжка, а по-чести проверки са препоръчителни през първата година след инсталирането, когато ефектите от първоначалното усаждане са най-изразени, както и в инсталациите, изложени на екстремни температурни диапазони, които ускоряват механичното напрежение.
Изследвайте монтажните компоненти, включително клипсове за DIN-релса, винтове за монтаж на панела и точки за закрепване на корпуса, за признаци на корозия, износване на резбата или механично износване, които биха позволили вибрации или термично разширение да увредят електрическите връзки. Проверете дали държачите на PV предпазители остават здраво поставени в своите монтажни позиции без излишна люфтност, тъй като неплътният монтаж позволява микродвижения, които ускоряват износването на контактите и могат да допуснат проникване на влага покрай екологичните уплътнения. Уверете се, че пружинните клипсове, задържащите механизми и индикаторните прозорчета функционират гладко, без заклиняне или спиране, тъй като тези елементи осигуряват критични функции за безопасност, включително индикация за изгорял предпазител и безопасни процедури за отстраняване. Заменете всички компоненти, които показват признаци на корозия, деформация или промяна в размерите, които влияят върху правилната сглобка, като използвате материали, одобрени за външна електрическа употреба и съвместими с различните метали, присъстващи в инсталацията, за да се избегне галванична корозия.
Проверка на подравняването и разстоянията за електрическо изолиране
Поддържането на правилно подравняване и подходящи електрически разстояния за изолиране представлява критична поддръжка, която често се пренебрегва при инсталирането на предпазители за фотоволтаични системи, особено в системи, които изпитват потъване, вибрации от съседно оборудване или механично напрежение поради проблеми с управлението на кабелите. Потвърдете, че между тоководещите части и заземените повърхности на корпуса, между различните фази, както и между терминалите на предпазителя и съседните компоненти съществуват достатъчни разстояния според изискванията на електрическите норми за класа на напрежение на системата. Минималните разстояния обикновено варират от 13 мм за системи с напрежение под 300 V до 25 мм или повече за инсталации с по-високо напрежение, като тези разстояния се увеличават в замърсени или високопланински среди, където потискането на дъгата е по-затруднено.
Проверете дали трасирането на кабелите не оказва механично напрежение върху терминалите на предпазителя за фотоволтаични панели (PV), което би могло постепенно да разхлаби връзките или да създаде огъващи моменти, предизвикващи умора на проводниковите жици. Уверете се, че етикетите, предупредителните знаци и маркировките за опасност от дъгов разряд остават правилно поставени и четливи, тъй като тези мерки за безопасност защитават персонала, извършващ поддръжка, и трябва да бъдат възстановени при повреда или избледняване. Проверете дали има някакви модификации или допълнения към инсталацията, които може да са намалили разстоянията под минимално зададените изисквания, включително следпродажбено оборудване за мониторинг, допълнителна електропроводка или променено трасиране на кабелите, което компрометира първоначалните проектирани запаси. Документирайте измерените разстояния по време на първоначалното пускане в експлоатация, за да се установят базови стойности за сравнение при последващи инспекции, особено при големи инсталации, където незначителни промени в монтажните скоби или потъване на основите може да не са незабавно забележими, но с течение на времето могат да се натрупат и да създадат опасности за безопасност.
Документация, графици за тестване и стратегии за предиктивно поддържане
Системи за водене на поддръжки и анализ на тенденции
Внедряването на комплексни протоколи за документиране превръща рутинните проверки на PV предпазители от изолирани дейности в системна програма за предиктивно поддържане, която идентифицира възникващи проблеми, преди те да доведат до откази или инциденти, свързани с безопасността. Въведете стандартизирани формуляри за инспекция, които регистрират последователни данни във всички цикли на поддръжка, включително оценки на визуалното състояние, електрически измервания, термични показания и индикатори на механичното състояние, които осигуряват смислено сравнение в течение на времето. Цифровите системи за документиране с възможност за заснемане на снимки предоставят особено ценни записи, като позволяват сравнение „отстрани“ на състоянието на предпазителя, вида на връзките и термичните модели през множество интервали на инспекция, за да се идентифицират постепенни промени, които може да не са забележими при оценка на отделни моментни снимки.
Анализирайте данните от поддръжката за тенденции, които показват приближаване на крайния срок на експлоатация или системни проблеми, засягащи множество позиции на предпазители за фотоволтаични (PV) системи, като например постепенно увеличаващо се контактно съпротивление, прогресивни модели на обезцветяване или топлинни горещи точки, които се преместват или засилват в рамките на сезонните цикли. Статистическият анализ на големи инсталации може да разкрие корелации между начините на повреда и конкретни условия на монтаж, производствени серии на производителя или екологични фактори, които насочват целенасочени програми за замяна, насочени към компонентите с най-висок риск. Интегрирайте записите от поддръжката с мониторинга на енергийното производство, за да се регистрират нюансирани деградации на производителността, които могат да се дължат на увеличено съпротивление на PV предпазителите, като част от енергията се консумира под формата на топлина вместо да се доставя на инверторите, което осигурява икономическо обоснование за проактивни програми за замяна, базирани на оптимизация на ефективността, а не чакане на пълни откази.
Оптимизиране на честотата на инспекциите и поддръжка, базирана на състоянието
Определянето на оптималните интервали за инспекция при поддръжката на предпазители за фотоволтаични системи изисква балансиране между разходите за чести инспекции и рисковете и последствията от незабелязаното деградиране; подходящите графици се различават значително в зависимост от характеристиките на инсталацията и работната среда. Новите системи, поставени в експлоатация, имат полза от тримесечни инспекции през първата година, за да се провери качеството на монтажа и да се идентифицират откази поради „детска смъртност“, след което се преминава към полугодишни или годишни графици, след като се установи стабилна експлоатация. Инсталациите в сурови среди – включително крайбрежни зони с излагане на солена мъгла, индустриални зони с въздушни замърсители или пустинни региони с екстремни температурни колебания – изискват по-чести интервали за инспекция в сравнение със системите в благоприятни предградски среди с умерени климатични условия.
Внедряване на стратегии за поддръжка, базирани на състоянието, които използват данни от непрекъснато наблюдение – получени чрез сензори за температура, измервания на тока по вериги и системи за откриване на земни повреди – за активиране на инспекции при превишаване на предварително зададени прагове, вместо да се разчита изключително на графици за поддръжка, основани на календарно време. Системите за дистанционно наблюдение могат да известяват операторите за възникващи проблеми, включително постепенно намаляване на тока по вериги, което може да сочи увеличаване на съпротивлението на предпазителите за фотоволтаични панели, аномалии в температурата, регистрирани от сензорите в комбинираните кутии, или земни повреди, които може да указват деградация на изолацията и изискват незабавно разследване. Координиране на дейностите по поддръжка с друга планирана работа – като почистване на модулите, обслужване на инверторите и управление на растителността – за максимизиране на ефективността и минимизиране на разходите за достъп до обекта, като се гарантира, че критичните инспекции по безопасност се извършват през подходящи интервали, независимо от графиците за оптимизация на производството. За големи търговски и централни фотоволтаични инсталации приоритизирането, базирано на риска, разпределя ресурсите за инспекции първо към най-високостойностните или най-рисковите участъци от масива, като по този начин се осигурява, че ограниченият бюджет за поддръжка се насочва към защита на критичната инфраструктура и максимизиране на възвръщаемостта на инвестициите.
Често задавани въпроси
Колко често трябва да се извършват визуални инспекции на предпазителите за фотоволтаични системи (PV) при типични търговски инсталации?
Търговските фотоволтаични инсталации трябва да подлагат на комплексни визуални инспекции всички позиции на предпазители поне веднъж годишно, като през първата година след пускането в експлоатация се извършват допълнителни проверки на всеки три месеца, за да се потвърди качеството на инсталацията и да се установят ранни откази. При инсталации в трудни среди — включително крайбрежни зони, промишлени райони или региони с екстремни метеорологични условия — честотата на инспекциите трябва да се увеличи до два пъти годишно или на всеки три месеца. Системите за дистанционно наблюдение с температурни сензори могат да удължат тези интервали, като осигуряват непрекъснато наблюдение и инициират инспекции, базирани на състоянието, когато се регистрират аномалии, вместо да разчитат изключително на календарно планиране.
Кои електрически измервания са най-критични за откриване на развиващи се проблеми с предпазителите за фотоволтаични системи (PV), преди да настъпи техен отказ?
Измерването на пада на напрежение през предпазителя при нормален работен ток предоставя най-ценния единичен диагностичен показател, като показанията над 300 миливолта обикновено сочат възникващи проблеми, които изискват проучване. Тестването на контактното съпротивление, когато веригата е изключена от захранване, осигурява допълнителни данни; увеличенията в съпротивлението над двайсет процента спрямо базовите стойности указват на условия, близки до края на експлоатационния живот. Тестването на съпротивлението на изолацията проверява цялостта на електрическата изолация, като показанията под десет мегаома изискват незабавно внимание. Проследяването на тези измервания в течение на времето чрез редовни технически поддръжки позволява анализ на тенденциите, който предвижда повреди преди те да настъпят.
Може ли термографското изображение само по себе си да осигури достатъчни данни за поддръжка при оценката на състоянието на PV предпазители?
Макар термографското изображение да представлява изключително ценна неинвазивна техника за инспекция при поддръжката на предпазители за фотоволтаични системи, то трябва да допълва, а не да замества електрическите измервания и визуалните инспекции за комплексна оценка на състоянието. Топлинните камери се отличават с възможността си да идентифицират горещи точки и да сравняват относителните температури в множество вериги, но не могат да регистрират всички режими на повреда, включително деградация на изолацията, механично разхлабване в студени вериги или вътрешни повреди на елементи в устройства, които в момента не пренасят значителен ток. Пълен програма за поддръжка комбинира термографски проучвания с измервания на падане на напрежение, визуални инспекции и периодични електрически изпитвания, за да осигури резервно откриване на повреди и да улавя проблеми, които може би няма да се проявят като температурни аномалии.
Каква документация трябва да се води, за да се подкрепят твърденията за гаранция и да се демонстрира правилната поддръжка на предпазителите за фотоволтаични системи?
Пълната документация за поддръжка трябва да включва датирани отчети от инспекции с визуална оценка на състоянието, данни от електрически измервания, включително падове на напрежението и стойности на съпротивлението на изолацията, резултати от термографски изследвания с калибрирани температурни показания, както и записи за всички предприети коригиращи действия, включително проверка на моментите на затегане и замяна на компоненти. Фотодокументация на състоянието на предпазители, контактни точки и всякакви повреди или деградация предоставя ценни доказателства, които подкрепят твърденията по гаранция и демонстрират проявена внимание при поддръжката на системата. Цифровите записи с GPS координати за големи инсталации, серийни номера на оборудването и графики на тенденциите, показващи промени в параметрите с течение на времето, създават защитима документация, която отговаря на изискванията по гаранция и подпомага твърденията по застраховка в случай на откази или инциденти, свързани с безопасността.
