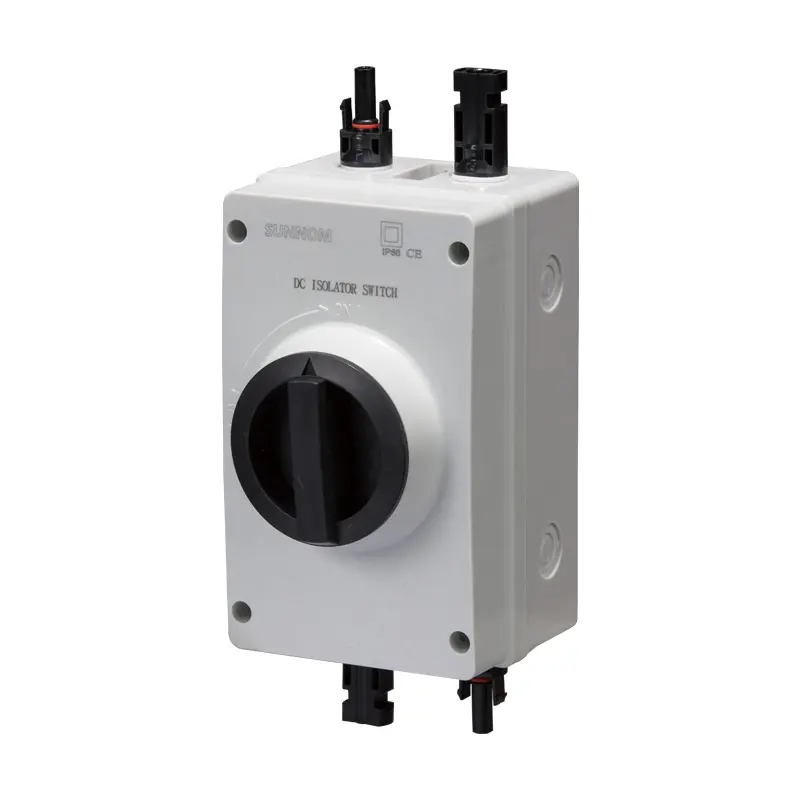

Какви фактори влияят върху издръжливостта на PV изолационен прекъсвач?

Издръжливостта на PV изолиращ ключ е критична характеристика на производителността, която директно влияе върху безопасното, надеждното и експлоатационното време на живот на фотоволтаичните енергийни системи. Тъй като соларните инсталации продължават да се разширяват в жилищни, търговски и големи електроцентрали, разбирането на факторите, определящи дълголетието на тези жизненоважни защитни устройства, става от първостепенно значение за проектирането на системи, монтажа и експлоатацията на обектите. PV изолационният прекъсвач служи като основен механизъм за изключване, който позволява на персонала за поддръжка безопасно да изключи слънчевите масиви, поради което неговата конструктивна цялост и функционална надеждност са непременни изисквания. Факторите, влияещи върху издръжливостта, обхващат материалознанието, експозицията към околната среда, електрическото напрежение, качеството на производството и практиките за експлоатационно обслужване – всеки от тях допринася за това дали прекъсвачът ще работи надеждно в продължение на десетилетия или ще излезе от строя преждевременно при реални експлоатационни условия.

Трайността в този контекст обхваща множество измерения, включително устойчивост към механично износване, цялостност на електрическите контакти, устойчивост към атмосферно стареене и способността да се поддържа безопасна изолация както при нормална експлоатация, така и при аварийни условия. За разлика от електрическите компоненти за вътрешно използване, които работят в контролирани среди, изолационните прекъсвачи за фотоволтаични системи са непрекъснато изложени на екстремни температури, колебания на влажността, ултравиолетово лъчение и атмосферни замърсители, които ускоряват процесите на деградация. Качеството на използваните материали при производството, прецизността на производствените процеси, подходящостта на защитните покрития и здравината на уплътнителните механизми определят дали устройството ще изпълни или надвиши своята номинална експлоатационна продължителност. Освен това електрическите напрежения, предизвикани от характеристиките на постояннотоковото напрежение – по-специално предизвикателствата при гасене на дъгата и явленията на потенциално индуцирана деградация – създават уникални изисквания към трайността, които се различават от традиционните приложения за променливотоково превключване.

Избор на материали и качество на компонентите

Състав и свойства на контактния материал

Контактните материали, използвани в изолационния прекъсвач за фотоволтаични системи, принципно определят способността му да поддържа връзки с ниско съпротивление и да издържа многократни операции по превключване в продължение на дълги периоди на експлоатация. Сплавите на сребро представляват индустриален стандарт за висококачествени контакти поради тяхната отлична електрическа проводимост, устойчивост към окисляване и способност за самоочистване чрез микродъгови разряди по време на операциите по превключване. Конкретният състав на сплавта има значително значение: сплавите сребро-никел, сребро-кадмиев оксид и сребро-касиев оксид всяка предлага различни експлоатационни характеристики при различни работни условия. Тези материали трябва да са устойчиви към заваряване на контактите под въздействието на аварийни токове и едновременно да запазват стабилно контактно съпротивление през хиляди механични цикли. По-нискокачествените прекъсвачи могат да използват контакти от латун или мед с минимална повърхностна обработка, които по-лесно се окисляват и с течение на времето развиват по-високо съпротивление, водейки до локализирано нагряване, което ускорява деградацията.

Механизмът на контактната пружина, който поддържа налягане между съприкосновените повърхности, директно влияе върху дългосрочната цялостност на контакта и представлява още едно критично материално съображение. Пружините от висококачествена неръждаема стомана или берилов мед трябва да осигуряват постоянна сила по време на температурни цикли и механично износване. Отпускането на пружината с течение на времето — често срещан режим на отказ при по-нискокачествени конструкции — увеличава контактното съпротивление и създава условия за възникване на дъгов разряд по време на комутационни операции. Геометрията на контактните повърхности — независимо дали са ножовидни, за включване чрез штекер или ротационни — взаимодейства с избора на материала, за да определи моделите на износване и ефективността на самочистенето. Висококачествените проекти на PV изолаторни прекъсвачи включват множество контактни точки на полюс, за да разпределят товара по тока и да осигурят резервност срещу локално деградиране, което значително удължава експлоатационния живот в сравнение с конфигурациите с единичен контакт.

Материали и конструкция на корпуса

Материалът на корпуса на PV изолационния прекъсвач служи като основна защита срещу околната деградация и директно влияе върху способността на устройството да запази своята степен на защита от проникване през целия му експлоатационен живот. Поликарбонатът и полиестерът, усилени със стъклена фибра, представляват най-често срещаните термопластични опции, като всеки от тях предлага специфични предимства по отношение на устойчивост към ултравиолетови лъчи, ударна якост и размерна стабилност в различните температурни диапазони. Висококачествените поликарбонати с добавки за стабилизиране срещу УВ лъчите са устойчиви на пожълтяване и охрупване при продължително излагане на слънце, докато по-нискокачествените формулировки развиват повърхностни пукнатини и механична слабост след няколко години експлоатация на открито. Металните корпуси, обикновено изработени от алуминий с прахово покритие или неръждаема стомана, осигуряват по-висока ударна якост и екраниране от електромагнитни смущения, но изискват внимателно внимание към галваничната съвместимост с монтажните елементи и вътрешните компоненти.

Дебелината и конструктивното усилване на стените на корпуса определят устойчивостта към физически повреди, причинени от монтажни процедури, поддръжка и външни въздействия като градушка или отнесени от вятъра предмети. Корпусите с тънки стени могат да се деформират при нормалния монтажен въртящ момент, което компрометира компресията на уплътненията и позволява проникване на влага, ускоряващо вътрешната корозия. Спецификациите за дебелина на стените обикновено варират между два и четири милиметра за качествени фотогалванични изолационни прекъсвачи, като критичните точки на напрежение около монтажните фланци и входовете за кабели изискват допълнително усилване. Конструкцията на корпуса трябва също така да осигурява възможност за термично разширение и свиване, без да се създават концентрации на напрежение, които предизвикват пукнатини — особено важно за големи прекъсвачи, инсталирани в среди с ежедневни температурни колебания, надвишаващи четиридесет градуса по Целзий.

Уплътнителни компоненти и технология на уплътнения

Материалите за уплътнения и конструкцията на уплътненията представляват често пренебрегвани фактори, които силно влияят върху дългосрочната издръжливост на фотоелектрически изолационен ключ чрез контролиране на проникването на влага и замърсяващи вещества. Уплътненията от силикон и каучук EPDM доминират в приложения с висока производителност поради тяхната устойчивост към деградация под въздействието на ултравиолетови лъчи, озоново нападение и компресионно остатъчно деформиране в широк диапазон от температури. Твърдостта по скалата Шор на материала за уплътнение трябва да осигурява баланс между способността му да се приспособява към съответстващите повърхности и неговата дългосрочна устойчивост, като спецификациите обикновено са в интервала от 50 до 70 по скалата Шор А за оптимална производителност. Ограничители на компресията, интегрирани в конструкцията на корпусите, предотвратяват прекомерно стягане, което води до излишна деформация на уплътнението и последваща релаксация – честа грешка при монтажа, която компрометира защитата срещу проникване още в рамките на няколко месеца след пускането в експлоатация.

Кабелните въвеждащи фитинги представляват критични уплътнителни интерфейси, където изолацията на проводниците преминава в корпуса на прекъсвача, създавайки потенциални пътища за проникване на влага по жилите на проводниците. Висококачествените конструкции включват множество стъпени на уплътняне с компресионни пръстени, които стягат отделните проводници, и камери с такава форма, че да създадат заплетени пътища, устойчиви на капилярно преминаване на вода. Съвместимостта между материала на уплътнителните пръстени и разпространените типове изолация на кабели предотвратява химически взаимодействия, които с времето деградират единия или и двата компонента. Прекъсвачите, предназначени за тежки морски или индустриални среди, могат да изискват уплътнителни пръстени от флуороеластомер, които са устойчиви на деградация от морска сол, индустриални химикали и замърсявания въз основа на петрол, които бързо компрометират стандартните еластомери. Качеството на конструкцията на гнездото за уплътнителна пръстен – включително неговата дълбочина, ширина и радиуси на ъглите – определя дали уплътненията запазват ефективна компресия по време на термични цикли и при механични вибрации.

Опазване на околната среда и поддръжка на степента на защита срещу проникване

Стандарти за степен на защита срещу проникване и реална ефективност

Класът на защита срещу проникване (IP) на прекъсвача за изолация на фотоволтаични системи, обикновено посочен като IP65 или IP66 за външни фотоволтаични приложения, представлява стандартизирана мярка за ефективността на корпуса срещу твърди частици и проникване на вода при контролирани изпитателни условия. Въпреки това, поддържането на този ниво на защита през целия 25-годишен експлоатационен срок изисква конструктивни особености и избор на материали, които надхвърлят значително първоначалните изпитания за сертифициране. Протоколът за изпитване на класа на защита IP подлага устройствата на струи на под налягане вода в продължение на ограничени периоди при определени температури, докато в реални условия на монтаж те са изложени години наред на термично циклиране, ултравиолетово (UV) въздействие, остаряване на уплътненията и механични вибрации, които постепенно намаляват ефективността на уплътненията. Високотрайните прекъсвачи включват конструктивни резерви, които гарантират, че защитата срещу проникване остава достатъчна дори при остаряване на уплътненията и атмосферно стареене на материалите на корпуса, а не просто отговарят на минималните изисквания за сертифициране в ново състояние.

Реалната издръжливост изисква внимание към детайли като разположението на отворите за отцеждане, които предотвратяват натрупването на вода в кухини, където тя може да замръзне и да причини пукнатини по корпусите или да се просмуче в електрическите отсеки. Управлението на кондензацията става особено критично за прекъсвачите, които изпитват големи денонощни температурни колебания, при които влажният въздух, засмукан в корпусите по време на циклите на охлаждане, кондензира върху вътрешните повърхности. Дишащите мембрани, които позволяват изравняване на налягането, едновременно блокирайки течна вода и въздушни замърсители, представляват напреднала функция в премиум моделите на PV изолационни прекъсвачи и предотвратяват налягащите разлики, които водят до проникване на влага през несъвършени уплътнения. Чувствителността на конструкцията на корпуса към ориентацията определя дали монтажното положение влияе върху защитата срещу проникване на влага на дълга срока, като някои конфигурации се оказват уязвими при монтаж обърнати наопаки или странично спрямо предвидената от проекта ориентация.

Устойчивост към ултравиолетовите лъчи и ефектите от слънчевата радиация

Излагането на ултравиолетово излъчване представлява един от най-агресивните екологични фактори, влияещи върху дълготрайността на корпусите на изолационни превключватели за фотоволтаични системи и външните компоненти. УВ-фотоните разрушават полимерните вериги в пластмасовите материали чрез процес, наречен фотодеградация, постепенно намалявайки молекулната маса и предизвиквайки омекване на повърхността, образуване на бяла прах („chalkiness“) и последващо пукане. Дължината на вълната между 290 и 400 нанометра се оказва особено разрушителна за често използваните термопластици, като интензитетът варира в зависимост от географската ширина, надморската височина и местните атмосферни условия. Превключвателите, инсталирани в пустинни райони с висока надморска височина, са изложени на УВ-лъчение със значително по-високи скорости в сравнение с тези в умерени крайбрежни райони, което прави изборът на материал и стратегиите за стабилизиране срещу УВ-лъчение фактори, зависещи от местоположението, за постигане на оптимална дълготрайност.

Добавките UV стабилизатори, включени по време на компаундирането на материала, абсорбират вредните дължини на вълната и разсейват енергията като безвредно топлинно излъчване, докато светлинните стабилизатори с увредени амини неутрализират свободните радикали, генерирани от UV облъчване, за да прекъснат веригите на деградация. Концентрацията и качеството на тези добавки директно корелират с дългосрочната UV устойчивост: висококачествените формули запазват механичните си свойства и външния си вид в продължение на десетилетия, докато икономичните материали показват видима деградация в рамките на няколко години. Повърхностните покрития и бояджийските системи осигуряват допълнителни UV защитни слоеве, макар ефективността им да зависи от здравината на адхезията и устойчивостта към околната среда, почистване и абразия. Външните етикети, предупредителните маркировки и операционните индикатори трябва да използват UV-устойчиви мастила и субстрати, за да запазят четливостта си през целия експлоатационен живот; избледнялите етикети за безопасност водят до проблеми със съответствието и операционни рискове, независимо от функционалността на основните превключватели.

Управление на температурните цикли и термичните напрежения

Циклирането на температурата предизвиква механични напрежения в цялата сглобка на изолационен прекъсвач за фотоволтаични системи поради различните коефициенти на термично разширение на нееднородните материали, което води до натрупващ се механизъм на умора и ограничава трайността на устройството. Пластмасовите корпуси, металните шини, медните проводници и керамичните изолатори се разширяват и свиват с различни скорости при промени в околната и вътрешната температура, което поражда интерфейсни напрежения в точките на свързване, уплътнителните гуми и монтажните повърхности. Прекъсвачите, които изпитват ежедневни температурни колебания от минус 20 до плюс 70 °C – типични за много фотоволтаични инсталации, – подлагат се на цикли на разширение и свиване, които постепенно ослабват механичните връзки, намаляват компресията на уплътненията и предизвикват микропукнатини в крехки материали. Конструктивните решения, които осигуряват възможност за термично движение чрез еластични монтажни интерфейси и елементи за разтоварване на напреженията в проводниковите връзки, значително подобряват дългосрочната надеждност в сравнение с твърдо фиксираните сглобки.

Вътрешното повишаване на температурата вследствие омическо загряване по време на нормална експлоатация налага допълнително термично напрежение върху циклирането на околна температура, като съпротивлението на контактите, размерите на проводниците и качеството на завършващите елементи всички влияят върху степента на самозагряване. Фотоволтаичен изолационен прекъсвач, работещ близо до своя номинален ток, изпитва по-високи вътрешни температури, които ускоряват стареенето на изолацията, окисляването на контактите и деградацията на уплътнителните пръстени в сравнение с идентичен уред, работещ значително под номиналната си мощност. Термичните времеви константи на различните компоненти създават сложни модели на напрежение, при които масивните метални части реагират бавно на промените в температурата, докато тънките пластмасови елементи следват промените в околна температура по-бързо. Изборът на материали трябва да взема предвид кумулативните ефекти от хиляди термични цикли през десетилетия, а не само крайните температурни стойности, посочени в техническите характеристики, което изисква протоколи за ускорено изпитване на срок на годност, симулиращи реални условия на експлоатация на място.

Електрически фактори на напрежение и управление на дъгата

Предизвикателства при превключване на постоянен ток и ерозия на контакти

Постоянният ток във фотогалваничните системи създава уникални условия на електрическо напрежение, които оказват значително влияние върху издръжливостта на изолационните прекъсвачи за фотоволтаични системи в сравнение с традиционните приложения с променлив ток. Дъгите при постоянен ток нямат естествено нулево преминаване на тока, което улеснява гасенето на дъгата в вериги с променлив ток; вместо това е необходимо механичното разстояние между контактите да се увеличи, докато напрежението в зазора надвиши напрежението, необходимо за поддържане на дъгата. Тази фундаментална разлика означава, че прекъсвачите за постоянен ток трябва да осигуряват по-големи разстояния между контактите и по-висока скорост на отваряне, за да прекъснат тока надеждно, което налага по-тежки механични изисквания към работните механизми и ускорява износването на контактите. Енергията, отделяна по време на гасене на дъга при постоянен ток, се концентрира върху повърхностите на контактите, предизвиквайки локално стопяване, изпаряване на материала и прогресивна ерозия, която се натрупва при всяка операция по превключване под товар.

Дъгови камери и функции за магнитно издуване, вградени в качествените проекти на PV изолаторни прекъсвачи, удължават и охлаждат дъгата, за да се осигури по-бързо гасене, като насочват ерозията пРОДУКТИ далеч от контактните повърхности. Простите конструкции с ножови контакти, които нямат функции за управление на дъгата, страдат от бързо увреждане на контактите при превключване под товар, особено при по-високи постоянни напрежения, където енергията на дъгата рязко нараства. Полюсният ефект при превключване на постояннотокови вериги предизвиква асиметрични модели на ерозия, като положителният контакт обикновено претърпява по-сериозна загуба на материал поради механизми на йонно обстрелване. Превключвателите, проектирани за често превключване под товар, включват жертвените дъгови проводници, които се износват предимно, за да защитят основните токопроводящи контакти и по този начин удължават експлоатационния живот на устройствата, когато те се използват за оперативно превключване, а не само за функции на изолация. Връзката между честотата на превключване, големината на тока и живота на контактите трябва да бъде ясно разбрана при специфициране на устройства за приложения, изискващи редовно оперативно превключване, в сравнение с приложения за аварийна изолация единствено.

Напрежение и деградация на изолацията

Непрекъснатото напрежение, приложено върху отворените контакти на изолационен прекъсвач за фотоволтаични системи по време на нормална експлоатация, създава концентрации на електрическо поле, които предизвикват процеси на дългосрочно остаряване на изолацията. Явлението частичен разряд – когато недостатъчното разстояние между изолиращите повърхности позволява локални пробиви – води до ерозия на повърхностите на изолаторите чрез йонно обстрелване и генериране на озон. Тези микроскопични разрядни събития протичат предимно в остри ръбове, върху повърхностни замърсявания и във въздушни включвания (празнини) в изолационните материали и постепенно формират проводящи следи, които в крайна сметка компрометират цялостта на изолацията. Магнитудът на постоянното напрежение в съвременните фотоволтаични системи, който често надвишава 1000 V и достига до 1500 V в големи електроцентрални инсталации, усилва тези механизми на остаряване в сравнение с по-ниското напрежение в жилищните приложения.

Повърхностното замърсяване от въздушни замърсители, натрупване на прах и атмосферна влага води до образуване на проводими пленки, които намаляват ефективното разстояние за изолация и понижават прага за започване на частични разряди. При инсталациите по крайбрежието се наблюдава отлагане на сол, която при овлажняване от роса или мъгла формира силно проводими повърхностни слоеве, докато в земеделските райони се срещат остатъци от торове и пестициди, които оказват подобно влияние. Вътрешната конструкция на изолационния прекъсвач за фотоволтаични системи трябва да осигурява достатъчни разстояния за повърхностно преминаване (крипаж), т.е. дължина на повърхностния път между проводящите елементи, за да се запази цялостта на изолацията дори при замърсени повърхности. Висококачествените конструкции включват физически бариери и сложни (извити) пътища за повърхностно преминаване, които затрудняват мостовото замърсяване, а структурираните повърхности на изолаторите отводняват по-ефективно водата в сравнение с гладките повърхности, при които се формират непрекъснати проводими пленки. Изборът на материали трябва да се основава предимно на устойчивостта към образуване на траектории (tracking resistance); специализираните формулировки включват минерални напълнители, които при повърхностен разряд образуват непроводими въглеродни слоеве, като по този начин саморегулират деградацията вместо да допускат неконтролируемо разрушение чрез траекторно разпадане.

Устойчивост към повреден ток и структурна цялост

Способността на превключвател за изолация на фотоволтаични системи да издържа токове при късо съединение без структурни повреди или загуба на цялостта на изолацията представлява критичен фактор за дълготрайност, който често се пренебрегва по време на избора на устройството. Фотоволтаичните масиви могат да генерират токове при късо съединение, значително надвишаващи нормалния им работен ток, като големината им зависи от конфигурацията на масива, нивото на слънчевата осветеност и импеданса на повредата. По време на събития с късо съединение електромагнитните сили между проводниците, по които тече ток, могат да достигнат стотици пъти нормалните работни нива, което оказва екстремно механично напрежение върху подпорите на шините, контактните съединения и конструкцията на корпуса. Превключвателите трябва да запазват цялостта на контактите и да предотвратяват експлозивното им отваряне при аварийни условия, за да се избегне образуването на големи дъги, които биха могли да подпалят корпусите или съседните материали.

Номиналните стойности за устойчивост при късо съединение определят максималния аварийен ток, който устройството може да издържи без повреждение, обикновено изразен в килоампера за определени времеви интервали. Тази номинална стойност отразява механичната здравина на вътрешната конструкция, като фактори като напречното сечение на шините, разстоянието между опорите, устойчивостта на контактите към заваряване и якостта на корпуса при експлозия всички допринасят за общата устойчивост при аварии. Изолационният превключвател за фотоволтаични системи, монтиран в система, защитена от правилно координирани устройства за защита от прекомерен ток, подлежи на по-малко тежки аварийни условия в сравнение с такъв, който служи като единствен защитен елемент, което позволява по-ниски стойности за устойчивост при късо съединение в координирани системи. Въпреки това, дълготрайността в продължение на десетилетия изисква проекти, които могат да понасят случайни аварийни ситуации без натрупване на деградация, тъй като повтарящите се аварийни събития постепенно ослабват механичните конструкции и увреждат контактните повърхности дори когато не се наблюдава видимо повреждение. Връзката между номиналния ток за непрекъснато функциониране и способността за устойчивост при късо съединение варира значително сред различните производители, което прави тази спецификация критична за приложения, при които величината на аварийния ток достига или надвишава десет пъти номиналния ток.

Качество на производството и устойчивост на дизайна

Точност на сглобяването и стандарти за контрол на качеството

Качеството на производството оказва дълбоко влияние върху дългосрочната издръжливост на прекъсвача за изолация на фотоволтаични системи чрез въздействието си върху размерните допуски, последователността при сглобяване и честотата на дефекти, които предизвикват преждевременни механизми на отказ. Точните процеси на инжекционно формоване, които поддържат тесни допуски, гарантират последователно компресиране на уплътненията, правилно подравняване на контактите и надеждна механична работа в целия обем на производството. Отклоненията в размерите на корпуса, особено по повърхностите за уплътняне и монтажните интерфейси, водят до изделия, които отговарят на спецификациите при първоначалното им използване, но се деградират с много различни темпове с напредването на възрастта на уплътненията и под въздействието на атмосферните условия. Методите за статистически контрол на производствения процес, които следят критичните размери и отхвърлят аномалиите, предотвратяват попадането на гранични изделия на пазара, където те биха станали причина за ранни откази, нанасящи щети на репутацията на производителя и създаващи опасности за безопасността.

Процедурите за сглобяване на контактни възли изискват прецизно позициониране и контролирани сили при вмъкване, за да се постигне постоянен контактен натиск и подравняване, без да се повредят деликатните компоненти. Автоматизираното сглобяване осигурява по-добра последователност в сравнение с ръчните процеси при производство в големи обеми, макар че при сложни конструкции може да се изисква квалифицирано ръчно сглобяване, за да се постигне необходимата прецизност. Торсионните спецификации за механичните закрепващи елементи трябва да се контролират и проверяват точно, тъй като недостатъчно стегнатите връзки развиват високо съпротивление, докато прекалено стегнатите закрепващи елементи повреждат резбите или причиняват пукнатини в пластмасовите фланци. Протоколите за контрол на качеството, които включват изпитване на електрическото съпротивление, проверка на диелектричната якост и валидиране на защитата срещу проникване на влага и прах в представителни проби, гарантират, че серийното производство запазва проектната производителност, а не просто отговаря на косметични изисквания. Производителите, които публикуват подробни сертификати за качество и разрешават инспекции на производствените си площи, демонстрират увереност в своите процеси, която силно корелира с експлоатационната надеждност в реални условия.

Дизайнерски характеристики за обслужване и поддръжка

Поддръжката на PV изолационен прекъсвач значително влияе върху неговата практическа трайност, като определя дали по-малките неизправности могат да се отстранят на място или изискват пълна замяна на уреда. Дизайните, които включват сменяеми контактни блокове, позволяват възстановяване на превключвателната функционалност след ерозия на контактите, без да се заменя целият уред, което значително удължава икономическия срок на експлоатация в приложения, изискващи често превключване на товара. Външните прозорци за инспекция, които позволяват визуална проверка на положението на контактите без отваряне на корпуса, намаляват риска от проникване на влага по време на рутинни проверки за поддръжка. Сменяемите капаци на клемите, които осигуряват достъп до точките за свързване, без да се компрометира основното уплътняне на корпуса, позволяват периодична инспекция и повторно затегане на завъртанията на проводниците, като по този начин се решава често срещан механизъм на деградация, който води до увеличаване на контактното съпротивление с течение на времето.

Достъп до тестови точки, който позволява проверка на напрежението и измерване на съпротивлението на изолацията без разглобяване на устройството, улеснява програмите за профилактично поддържане, които идентифицират възникващи проблеми преди те да доведат до повреди. Ясната вътрешна маркировка, която остава четлива през целия експлоатационен живот на устройството, гарантира правилната му сглобка след поддръжката, предотвратявайки грешки, които биха компрометирали безопасното или ефективното му функциониране. Наличието на резервни части и комплект от уплътнителни пръстени от производителите определя дали по-старите инсталации могат да се поддържат при остаряване на компонентите или трябва да бъдат напълно заменени, когато износващите се части достигнат края на своя експлоатационен живот. Конструкцията на фотогалваничните изолаторни прекъсвачи, оптимизирани за дълготрайност, балансират изискванията за герметичност с практическата достъпност за поддръжка, като се има предвид, че перфектната герметизация, която изключва всякаква поддръжка, често води до преждевременна замяна при възникване на незначителни проблеми. Обратната съвместимост по отношение на монтажните размери и конфигурацията на терминалите позволява новите устройства да заместват остарелите без значителни допълнителни работи, което намалява общата стойност на собствеността през многодесетилетния експлоатационен живот на инсталациите.

Стандарти за сертифициране и строгост на изпитванията

Съответствието с признатите международни стандарти предоставя обективни доказателства за дълготрайност и експлоатационни характеристики, макар че строгостта на изпитванията и процесите на сертифициране варира значително сред различните органи по сертифициране и стандартизационни рамки. IEC 60947-3 установява общи изисквания за прекъсвачи, изключватели и прекъсвачи-изключватели, докато IEC 60947-6-2 се отнася специално до оборудване за превключване на постояннотокови вериги при напрежения до 1500 VDC. Тези стандарти определят протоколи за типови изпитвания, включващи механична издръжливост, термично циклиране, диелектрична якост и проверка на устойчивостта при късо съединение, които проектните решения на продуктите трябва да изпълнят, за да могат да твърдят съответствие. Броят на задължителните механични операции, обикновено хиляди до десетки хиляди цикли в зависимост от категорията на устройството, представлява стандартизирана мярка за механична дълготрайност, макар че реалният експлоатационен живот на качествени устройства често надвишава изискванията на изпитванията.

Независимата сертификация от признати изпитателни лаборатории добавя достоверност, която надхвърля самосертифицирането от производителя, като организации като TÜV, UL и CSA провеждат наблюдени изпитания според предписани протоколи. Обхватът на сертификацията има значително значение, тъй като някои марки сочат само основното съответствие на изискванията за безопасност, докато други потвърждават твърденията за производителност и характеристики на устойчивост. Сертификации, специфични за фотоволтаични системи, които решават уникалните предизвикателства при превключване на постояннотокови вериги и условията на експозиция към околната среда, осигуряват по-добро гарантиране на пригодността за употреба на място в сравнение с общи сертификати за електрически прекъсвачи. Разширени изпитателни протоколи, включващи ускорено стареене, симулация на експозиция към околната среда и статистическо изпитване на срок на експлоатация, предоставят по-дълбоки прозрения относно дългосрочната устойчивост в сравнение с изпитванията, изисквани само за минимално съответствие. Производителите, които прозрачно публикуват доклади за сертификация и резултати от изпитания, демонстрират увереност в производителността на продуктите си, която обикновено корелира с по-висока надеждност в експлоатация в сравнение с производителите, които предоставят само базови декларации за съответствие.

Практики за инсталиране и експлоатационни фактори

Правилно монтиране и експлоатационни условия

Качеството на инсталирането оказва значително влияние върху постигнатата дълготрайност на PV изолационния прекъсвач, независимо от вродената устойчивост на конструкцията му; ориентацията при монтиране, изборът на място и методът на инсталиране всички допринасят за дългосрочната производителност. Устройствата трябва да се монтират в ориентации, които минимизират натрупването на вода върху хоризонтални повърхности и позволяват на всеки проникнал в уплътненията влаговод да се оттича, а не да се задържа вътре. Много конструкции на корпуси предполагат вертикално монтиране с кабелни входове отдолу — такава ориентация осигурява оптимално отводняване и минимизира UV-излагането на кабелните втулки. Отклонения от препоръчаните ориентации при монтиране могат да компрометират отводняването, да увеличат UV-излагането на уязвими компоненти или да създадат концентрации на напрежение, които ускоряват механичното остаряване.

Изборът на място следва да сведе до минимум прякото излагане на слънце, риска от физическо въздействие и натрупването на ветрови отпадъци, като същевременно се запази достъпността за експлоатация и поддръжка. Монтирането на превключватели на повърхности, насочени към север в северното полукълбо или към юг в южното полукълбо намалява слънчевото нагряване и UV излагането в сравнение с ориентациите, насочени към екватора. Физическата защита от механични удари по време на дейности по поддръжка или екстремни метеорологични явления удължава експлоатационния живот, като предотвратява увреждане на корпуса, което застрашава защитата на входа. Достатъчното просветление около устройствата гарантира правилното разсейване на топлината и предотвратява улавянето на влага върху повърхностите на корпуса, което е от решаващо значение за дългосрочната трайност. Структурната адекватност на монтажните повърхности трябва да издържа не само на статичното тегло на устройството, но и на силите, наложени по време на работа на механизмите за превключване, като се предотвратява вибрацията, която разхлабва връзките с течение на времето.

Завършване на проводника и целост на връзката

Качеството на завършването на проводниците директно влияе върху контактното съпротивление, локалното нагряване и надеждността на връзката на дълга продължителност, поради което правилната техника на монтаж е от решаващо значение за постигане на проектната издръжливост. Подготовката на проводниците трябва да премахне оксидния слой, да приложи антиоксидантни състави там, където е уместно, и да създаде чисти повърхности за свързване, които максимизират контактната площ. За многожилните проводници е необходимо правилно компресиране или прилагане на ферули, за да се предотврати разплитането на жилите и да се осигури, че всички елементи на проводника участват в пренасянето на ток. Торсионните спецификации, предоставени от производителите, трябва да се спазват точно чрез калибрирани инструменти, тъй като недостатъчният момент оставя връзки с високо съпротивление, докато прекомерният момент поврежда терминалите или извива резбите. Последователните процедури за затегане при терминали с множество болтове осигуряват равномерно разпределение на натиска и предотвратяват деформация, която води до неравномерно контактно налягане.

Монтажът на компенсатор за напрежение предпазва крайните връзки от механични сили, предавани чрез проводниците по време на инсталацията, термично разширение и вибрации от вятъра. Проводниците, влизащи в PV изолационен прекъсвач, трябва да следват пътища, които избягват остри завои в близост до клемите, за да се предотвратят концентрации на напрежение, които водят до умора на проводниците с течение на времето. Правилният монтаж на кабелни гайки осигурява ефективно уплътняне, като в същото време предоставя механична подкрепа, която предотвратява движението на проводниците и последващото охлабване на крайните връзки. Съвместимостта между материала на изолацията на проводниците и конструкцията на клемите влияе върху продължителността на връзката; някои типове клеми могат да смачкват изолацията и да създават пътища за проникване на влага, ако се използват с неподходящи типове проводници. Стегнателни шайби или фиксиращи съставки за резбовани връзки предотвратяват охлабването на връзките поради термични цикли и механични вибрации, макар тези мерки да се прилагат само там, където производителят ги разрешава изрично, за да се избегне компрометиране на електрическите връзки или затрудняване на достъпа за бъдещо обслужване.

Работни характеристики на натоварването и режим на превключване

Работният цикъл и практиките за превключване, прилагани през целия срок на експлоатация на устройството, оказват значително влияние върху постигнатата издръжливост, като определят натрупаната степен на износване и скоростта на деградация. Конструкцията на прекъсвач за PV-изолатор, който има сертифициран брой операции по превключване под натоварване, ще преждевременно излезе от строя при често използване за оперативно превключване, а не само при редки случаи на изолация по време на поддръжка. Прекъсвачите, предназначени предимно за изолация, трябва да се използват само при условия на ненатоварено състояние, доколкото това е възможно, което изисква други компоненти на системата – например прекъсвачи за инвертори – да прекъсват тока под натоварване. Трябва ясно да се разграничават рейтинговете за превключване и рейтинговете за непрекъснат ток, тъй като устройствата могат безопасно да пренасят своя номинален ток непрекъснато, но да допускат превключване под натоварване само при намалени стойности на тока.

Атмосферните условия по време на комутационни операции влияят върху енергията на дъгата и резултиращото износване на контактите: ниските температури увеличават контактното съпротивление, а високите температури намаляват напрежението на дъгата — и двете фактора оказват влияние върху скоростта на износване. Системното напрежение в момента на комутация директно определя енергията на дъгата, поради което комутационните протоколи, които минимизират напрежението върху контакти, са от съществено значение за запазване на техния срок на служба. Бързото задействане на комутационните механизми осигурява по-бързо разделяне на контактите, което намалява продължителността на дъгата и резултиращото износване в сравнение с бавни и неуверени комутационни движения. Редовното задействане на рядко използваните прекъсвачи предотвратява окисляването на повърхността на контактите и поддържа подвижността на механичните компоненти; препоръчва се годишно задействане дори за устройства, които обикновено остават постоянно затворени. Оперативната дисциплина, която ограничава ненужните комутационни операции, но осигурява редовно задействане, оптимизира баланса между механичното износване и статичните деградационни механизми, които влияят върху трайността на фотогалваничните изолационни прекъсвачи.

Често задавани въпроси

Как температурата на околната среда влияе върху срока на експлоатация на PV изолационния прекъсвач?

Околната температура оказва значително влияние върху скоростта на остаряване на компонентите чрез своето въздействие върху кинетиката на химичните реакции, процесите на деградация на материалите и натрупването на термични напрежения. Повишени температури ускоряват окисляването на контактните повърхности, деградацията на изолационните материали и релаксацията на пружинните механизми; според уравнението на Арениус скоростта на реакцията обикновено се удвоява при всяко повишение с десет градуса по Целзий. Ключовете, които работят непрекъснато при горните гранични температури, могат да имат ефективен живот, намален до половината или по-малко от този при работа в умерени термични условия. Обратно, изключително ниските температури увеличават механичната крехкост на пластмасовите компоненти и намаляват ефективността на смазочните материали, което води до различни механизми на деградация. Температурните цикли с широк диапазон са по-вредни от стационарните екстремни стойности поради натрупващата се умора от диференциалното термично разширение, поради което инсталациите в климатични зони с големи денонощни колебания са особено предизвикателни за дългосрочната издръжливост.

Може ли редовното поддържане да удължи експлоатационния живот на PV изолационен прекъсвач?

Правилните практики за поддръжка значително удължават практическия срок на експлоатация, като се справят с постепенното остаряване още преди то да доведе до функционална неизправност, макар изискванията за поддръжка да варират в зависимост от конструкцията на устройството и условията на приложение. Периодичният инспекционен преглед на цялостността на корпуса, състоянието на уплътнителните гуми и стягането на клемите за проводниците позволява да се установят възникващи проблеми, като например проникване на влага, охлабване на връзките или физически повреди, докато коригиращите мерки все още са прости и евтини. Регулярното включване и изключване на редко използваните прекъсвачи предотвратява окисляването на контактите и запазва подвижността на механичните компоненти. Почистването на натрупаните замърсявания от изолационните повърхности възстановява пълната дължина на повърхностния разряд и намалява риска от образуване на траектории на разряд. Въпреки това чрез прекомерни или неправилни поддръжки, които компрометират уплътняването на корпуса или нарушават правилно функциониращите компоненти, може да се намали, а не да се удължи срокът на експлоатация. Програмите за поддръжка трябва да са съгласувани с препоръките на производителя и да се фокусират върху проверка и малки корекции, а не върху рутинна подмяна на компоненти, като се има предвид, че много висококачествени устройства изискват минимално вмешателство през целия им проектен срок на експлоатация, при условие че са правилно подбрани и инсталирани.

Каква роля играе изборът на номиналния ток за дълготрайността?

Изборът на PV изолационен прекъсвач с номинален ток, значително по-висок от действителния работен ток на системата, значително подобрява неговата издръжливост чрез намаляване на термичното напрежение, товара върху контактите и скоростта на деградация на цялото устройство. Работата при петдесет до седемдесет и пет процента от номиналната мощност намалява загряването на контактите, забавя процесите на окисление и удължава срока на експлоатация на механичните компоненти в сравнение с работа близо до пълната номинална мощност. Връзката между токовата натовареност и температурата на компонентите следва нелинейни закономерности, като съпротивлението на контактите и резултиращото загряване нарастват непропорционално при високи натоварвания. Използването на прекъсвач с по-голяма мощност също осигурява резерв за временни претоварвания, като например ефектите от ръбовете на облаците, които предизвикват кратковременни върхове на тока, и така се предотвратява натрупването на напрежения, което води до преждевременно повреждане. Въпреки това прекъсвачите с много голяма мощност могат да имат по-малко ефективно самоочистване на контактите поради недостатъчна плътност на тока, което потенциално позволява по-голямо натрупване на окисли в някои приложения. Икономическите съображения балансират по-високата първоначална цена на по-големите устройства срещу удължения срок на експлоатация и намаления риск от повреждания, като обикновено се препоръчва увеличение на мощността с двадесет и пет до петдесет процента за оптимална дългосрочна стойност в критични приложения.

Има ли конкретни предупредителни знаци, сочещи деградация преди пълното повредяване?

Прогресивното остаряване на PV изолационен прекъсвач обикновено води до забележими предупредителни признаци, които позволяват коригиращи мерки преди катастрофален отказ, стига да се прилагат редовни инспекционни протоколи. Помътняване или деформация на пластмасовите корпуси сочат излишно нагряване поради високорезистентни връзки или околното въздействие, което компрометира механичната устойчивост и защитата срещу проникване на влага и прах. Наличието на видими корозионни продукти, натрупване на влага или биологичен растеж около уплътнителните повърхности показва повредени уплътнения, които изискват незабавно внимание, за да се предотврати вътрешно повреждане. Увеличаването на операционната сила или неравномерното движение по време на превключване сочат износване на механични компоненти, деградация на смазката или заклещване, които могат да доведат до пълен отказ. Локализираното нагряване, открито чрез термографски измервания или чрез допирна сравнителна оценка между фазите, идентифицира високорезистентни връзки, които изискват повторно затегане или подмяна. Измерванията на съпротивлението на изолацията, които показват непрекъснато намаляване при последователни годишни проверки, сочат прогресивно замърсяване или деградация на изолацията и изискват разследване, дори когато абсолютните стойности все още са в допустимите граници. Признаването на тези индикатори и прилагането на своевременни коригиращи мерки предотвратява повечето случаи на преждевременен отказ и позволява на устройствата да достигнат или надвишат проектния им експлоатационен срок.
