SNM1-PV DC MCCB

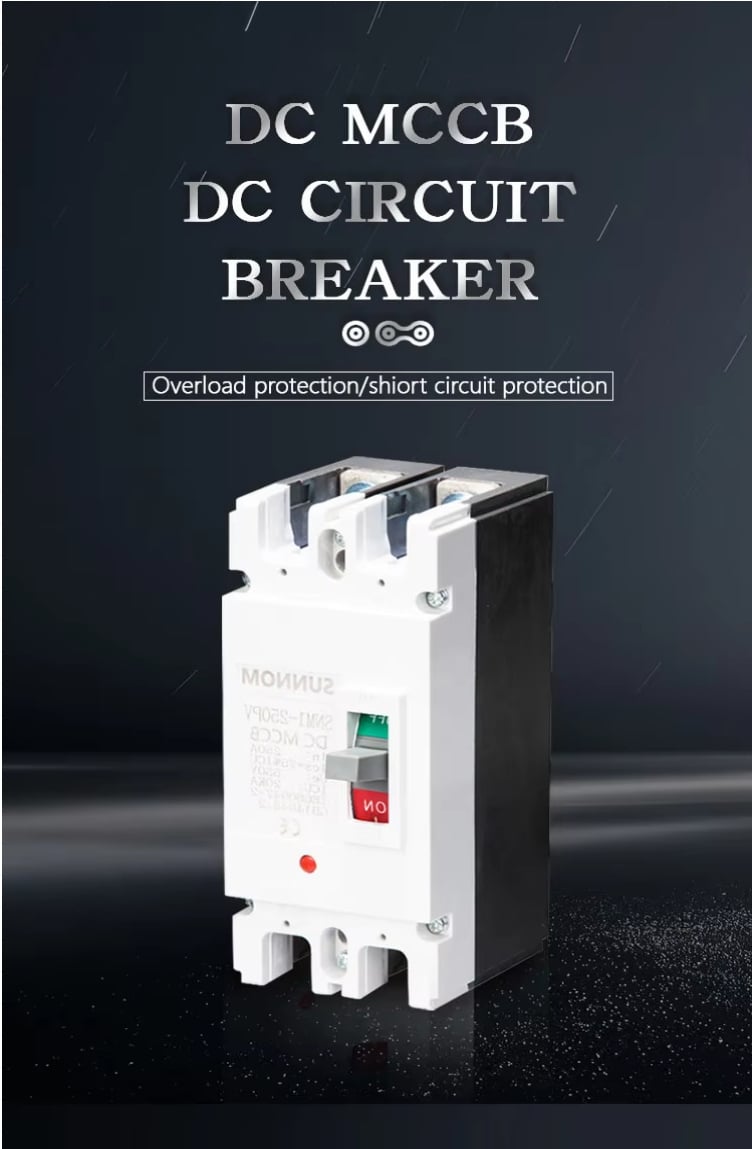

SUNNOM solar DC MCCB, eller solar DC Molded Case Circuit Breaker, er specielt udviklet til solcelleanlæg. Den bruger DC-specifikke lysbueslukningsdæksler og sølvpunkter til at beskytte hele systemet. Når der opstår en kortslutning eller overbelastningsfejl i systemet, kan den hurtigt og sikkert beskytte det.
Beskrivelse
| Model | SNM1-125PV | SNM1-250PV | SNM1-400PV | SNM1-630PV | SNM1-800PV | SNM1-1250PV | |||||||||||||
| Mærkestrøm | 125 | 250 | 400 | 630 | 800 | 1250 | |||||||||||||
| Nominel strøm In(A) | 16 20 25 32 40 50 63 80 100 125 |
100 125 140 160 180 200 225 250 |
250 315 350 400 |
400 500 630 |
630 700 800 |
800 1000 1250 |
|||||||||||||
| Mærkede driftsspænding Ùe (v) bC | 550V 750V 1000V 1500V |
550V 750V 1000V 1500V |
750V 1000V 1500V | 750V 1000V 1500V | 750V 1000V 1500V | 750V 1000V 1500V | |||||||||||||
| Mærkede isoleringspænding Ui (V) | 1500 V | 1500 V | 1500 V | 1500 V | 1500 V | 1500 V | |||||||||||||
| Uimp (kV) | 8kV | 8kV | 8kV | 8kV | 8kV | 8kV | |||||||||||||
| Afrydningskapacitet (kA) lcu 1cs=75% lcu) |
L | Herrer stræk jeans | H | L | Herrer stræk jeans | H | L | Herrer stræk jeans | H | L | Herrer stræk jeans | H | L | Herrer stræk jeans | H | L | Herrer stræk jeans | H | |
| 250 V | 25 | 35 | 50 | 35 | 50 | 65 | 35 | 50 | 65 | 35 | 50 | 65 | 50 | 65 | 80 | 50 | 65 | 80 | |
| 500 V | 25 | 25 | 50 | 35 | 35 | 65 | 35 | 35 | 65 | 35 | 35 | 65 | 50 | 50 | 80 | 50 | 50 | 80 | |
| 750 V | 25 | 15 | 50 | 35 | 25 | 65 | 35 | 25 | 65 | 35 | 25 | 65 | 50 | 35 | 80 | 50 | 35 | 80 | |
| 1000 V | 25 | 10 | 50 | 35 | 15 | 65 | 35 | 15 | 65 | 35 | 15 | 65 | 50 | 20 | 80 | 50 | 20 | 80 | |
| Mekanisk levetid | 7000 | 7000 | 4000 | 4000 | 2500 | 2000 | |||||||||||||
| Elektrisk levetid | 2000 | 2000 | 1000 | 1000 | 800 | 600 | |||||||||||||
| Afrydningstid (ms) | 20 | 20 | 20 | 20 | 20 | 20 | |||||||||||||
| Installationssted | Ethvert sted | ||||||||||||||||||
| isolator Kapacitet | Ja | ||||||||||||||||||
| Standard | IEC 60947-2 IEC 60947-1 GB 14048.1 GB 14048.2 | ||||||||||||||||||
| Temperatur (°C) | -25 ~ +50°C | ||||||||||||||||||
| Beskyttelsesgrad | IP20 | ||||||||||||||||||
| Tilbehør | OF/SD/MX | ||||||||||||||||||
| Længde af lysbue (mm) | ≥ 50 | ||||||||||||||||||
De vigtigste funktioner i en DC MCCB er beskyttelse mod overbelastning og kortslutning. Når strømmen overskrider den nominelle spænding, vil DC-kredsafbryderen med formet hus automatisk afbryde forbindelsen for at forhindre udstyr i at overophedes og blive skadet. Ved en kortslutning registrerer DC-kredsafbryderen med formet hus den store strøm og afbryder forbindelsen inden for millisekunder, isolerer fejlen og beskytter solsystemet.

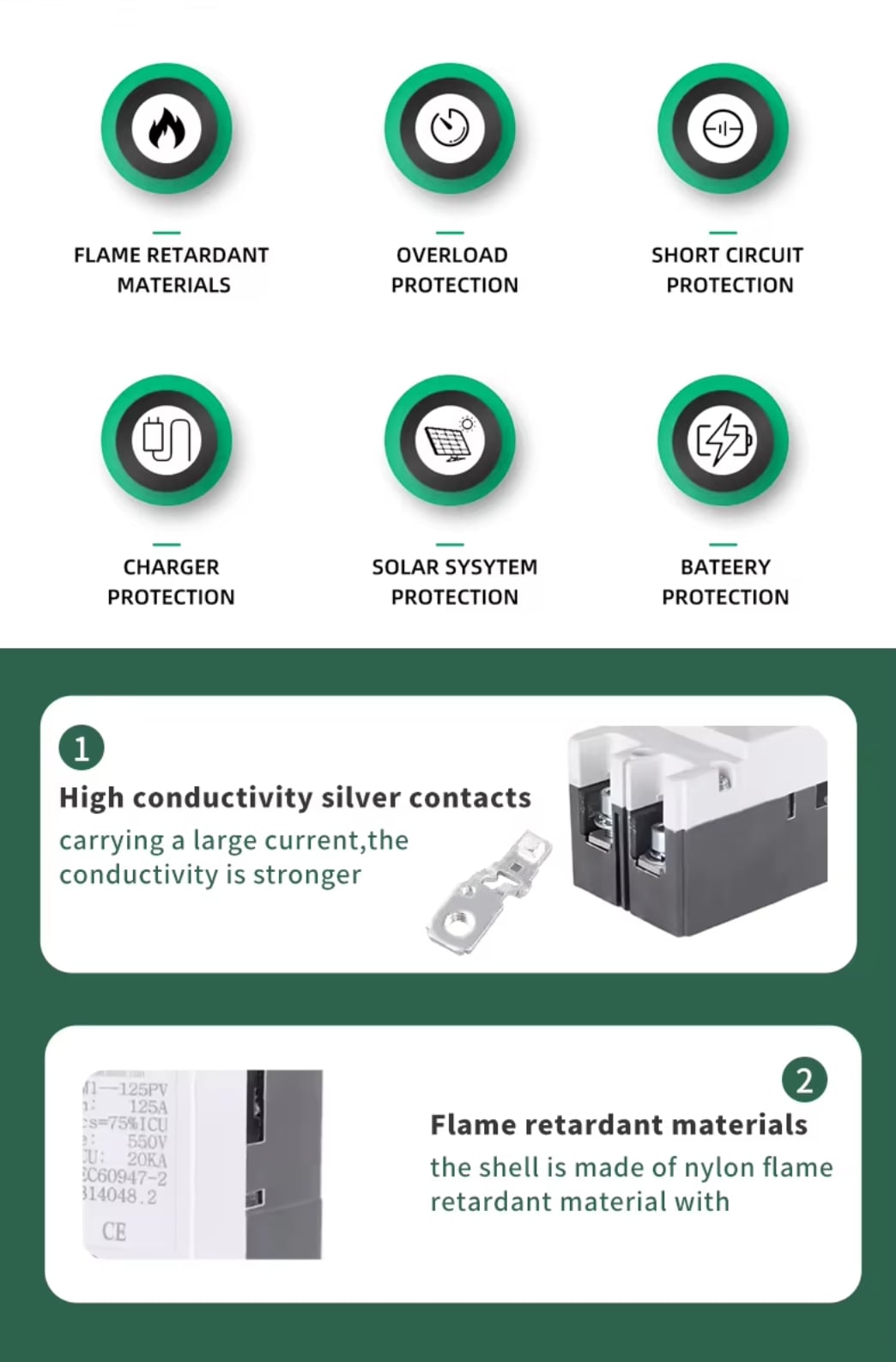

Produktet er fremstillet af flammehæmmende materialer, DC-specifik lysbueudslukningsdæksel og sølvpunkter samt kvalitetsdele for at sikre produktets ydeevne. Produktets afbryderkapacitet er op til 20 kA, som beskytter dit solcelleanlæg.

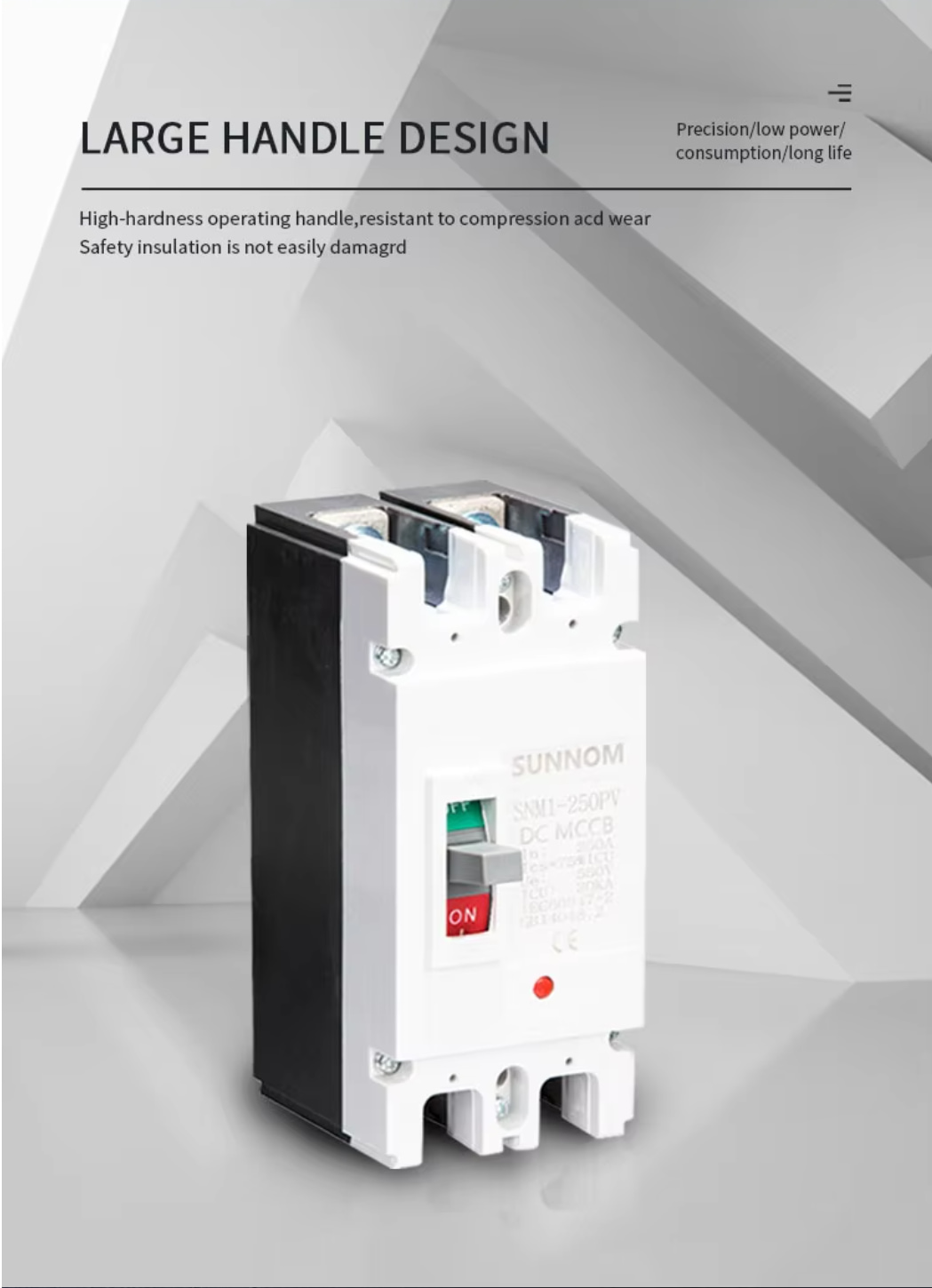

Håndtag med høj hårdhed, trykfaste og slidstærkt materiale. Sikkert isoleringsmateriale er ikke let skadeligt
Vi understøtter ODM/OEM, understøtter tilpasning af parametre, V-nummer og A-nummer, samt logo-tilpasning. Så længe du har behov, vil vi imødekomme dem.

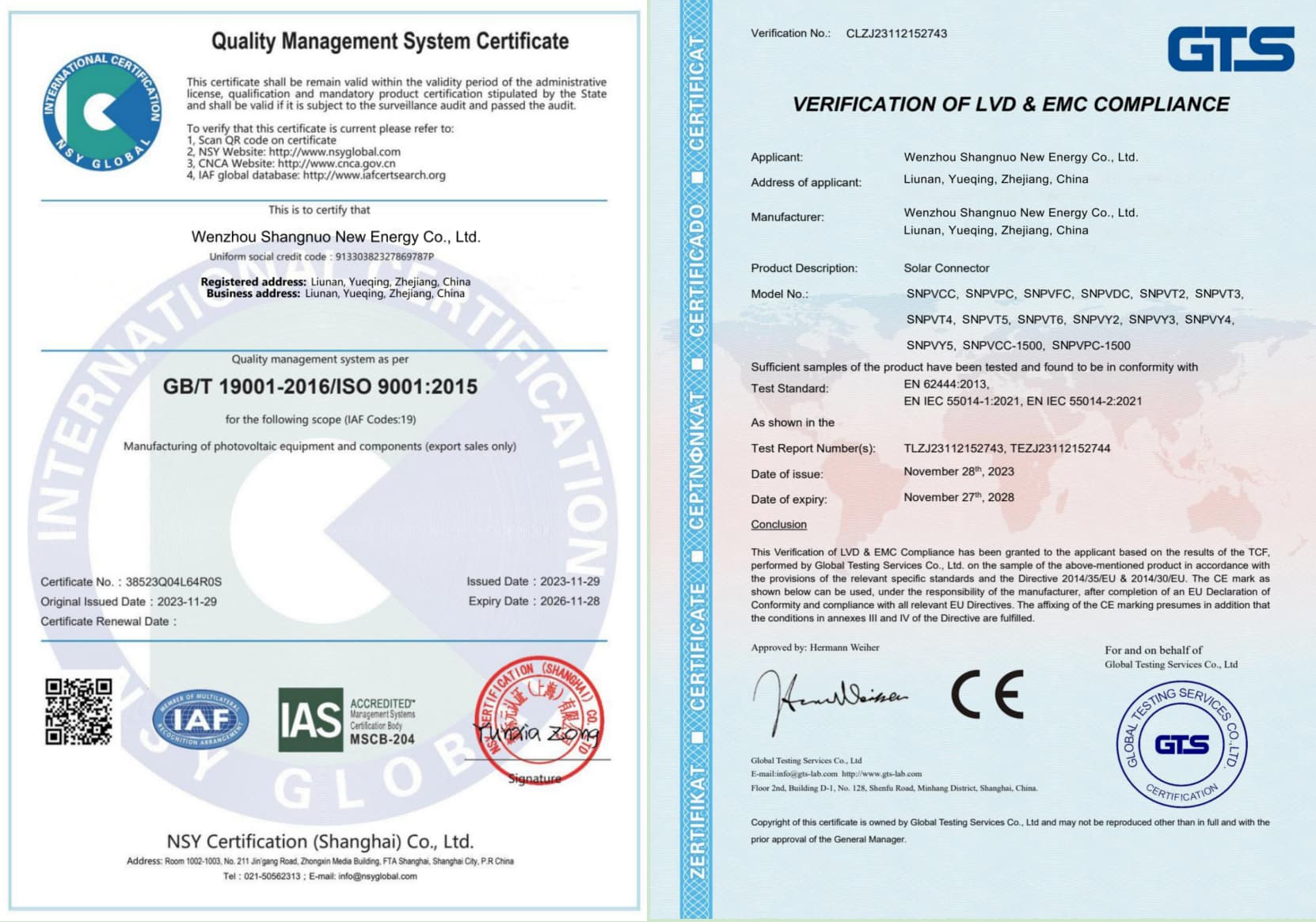

Produktet har CE og ISO9001-certificering, og alle produktionsprocesser udføres internt. Produktets kvalitet er sikker og pålidelig
