SNM1-PV DC-MCB

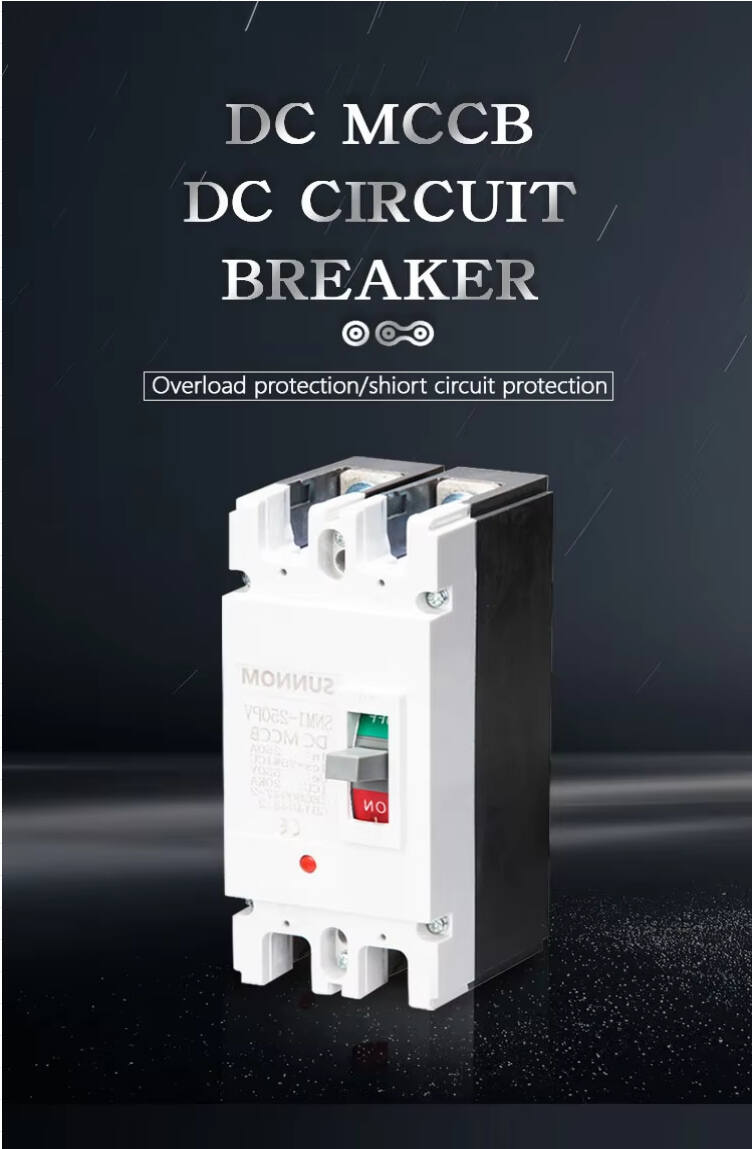

SUNNOM aurinkopaneelien DC MCCB eli aurinkopaneelien DC Molded Case Circuit Breaker on kehitetty erityisesti aurinkojärjestelmiin. Se käyttää DC-spesifisiä valokaarisammutussuojia ja hopeisia kärkiä koko järjestelmän suojaamiseksi. Kun järjestelmässä tapahtuu oikosulku tai ylikuormitus, se suojaa sitä nopeasti ja turvallisesti.
Kuvaus
| Malli | SNM1-125PV | SNM1-250PV | SNM1-400PV | SNM1-630PV | SNM1-800PV | SNM1-1250PV | |||||||||||||
| Nimellisvirta pysyvä | 125 | 250 | 400 | 630 | 800 | 1250 | |||||||||||||
| Nominalvirta In(A) | 16 20 25 32 40 50 63 80 100 125 |
100 125 140 160 180 200 225 250 |
250 315 350 400 |
400 500 630 |
630 700 800 |
800 1000 1250 |
|||||||||||||
| Nimellinen käyttöjännite Ùe (V) bC | 550 V 750 V 1000 V 1500 V |
550 V 750 V 1000 V 1500 V |
750 V 1000 V 1500 V | 750 V 1000 V 1500 V | 750 V 1000 V 1500 V | 750 V 1000 V 1500 V | |||||||||||||
| Välitysvirta Ui (V) | 1500V | 1500V | 1500V | 1500V | 1500V | 1500V | |||||||||||||
| Uimp (kV) | 8kV | 8kV | 8kV | 8kV | 8kV | 8kV | |||||||||||||
| Katkaisukyky (kA) lcu 1cs=75% lcu) |
L | M | K | L | M | K | L | M | K | L | M | K | L | M | K | L | M | K | |
| 250 V:n | 25 | 35 | 50 | 35 | 50 | 65 | 35 | 50 | 65 | 35 | 50 | 65 | 50 | 65 | 80 | 50 | 65 | 80 | |
| 500 V:tä | 25 | 25 | 50 | 35 | 35 | 65 | 35 | 35 | 65 | 35 | 35 | 65 | 50 | 50 | 80 | 50 | 50 | 80 | |
| 750V | 25 | 15 | 50 | 35 | 25 | 65 | 35 | 25 | 65 | 35 | 25 | 65 | 50 | 35 | 80 | 50 | 35 | 80 | |
| 1000V | 25 | 10 | 50 | 35 | 15 | 65 | 35 | 15 | 65 | 35 | 15 | 65 | 50 | 20 | 80 | 50 | 20 | 80 | |
| Mekaaninen käyttöikä | 7000 | 7000 | 4000 | 4000 | 2500 | 2000 | |||||||||||||
| Sähköinen elinikä | 2000 | 2000 | 1000 | 1000 | 800 | 600 | |||||||||||||
| Katkaisuajat (ms) | 20 | 20 | 20 | 20 | 20 | 20 | |||||||||||||
| Asennuspaikka | Mikä tahansa paikka | ||||||||||||||||||
| erotuskyky | Kyllä | ||||||||||||||||||
| Standardi | IEC 60947-2 IEC 60947-1 GB 14048.1 GB 14048.2 | ||||||||||||||||||
| Lämpötila (°C) | -25 ~ +50°C | ||||||||||||||||||
| Suojaustaso | IP20 | ||||||||||||||||||
| Lisävaruste | OF/SD/MX | ||||||||||||||||||
| Katkaisuetäisyys (mm) | ≥ 50 | ||||||||||||||||||
DC-MCCB:n ydintoiminnot ovat ylikuormitussuojaus ja oikosulkusuojaus. Kun virta ylittää nimellisjännitteen, DC-muovikuorinen virtaerottelija katkaisee automaattisesti virran, estäen laitteen ylikuumenemisen ja vaurioitumisen. Kun oikosulkuvika tapahtuu, DC-muovikuorinen virtaerottelija havaitsee valtavan virran ja katkaisee sen millisekunnissa, eristäen vian ja suojaamalla aurinkosähköjärjestelmän.
Tuote on valmistettu palonkestävistä materiaaleista, DC-erikoiskatkaisukannesta ja hopeapisteestä sekä laadukkaista tarvikkeista, jotka takaavat tuotteen suorituskyvyn. Tuotteen katkaisukyky on 20 kA, joka suojaa aurinkosähköjärjestelmääsi.

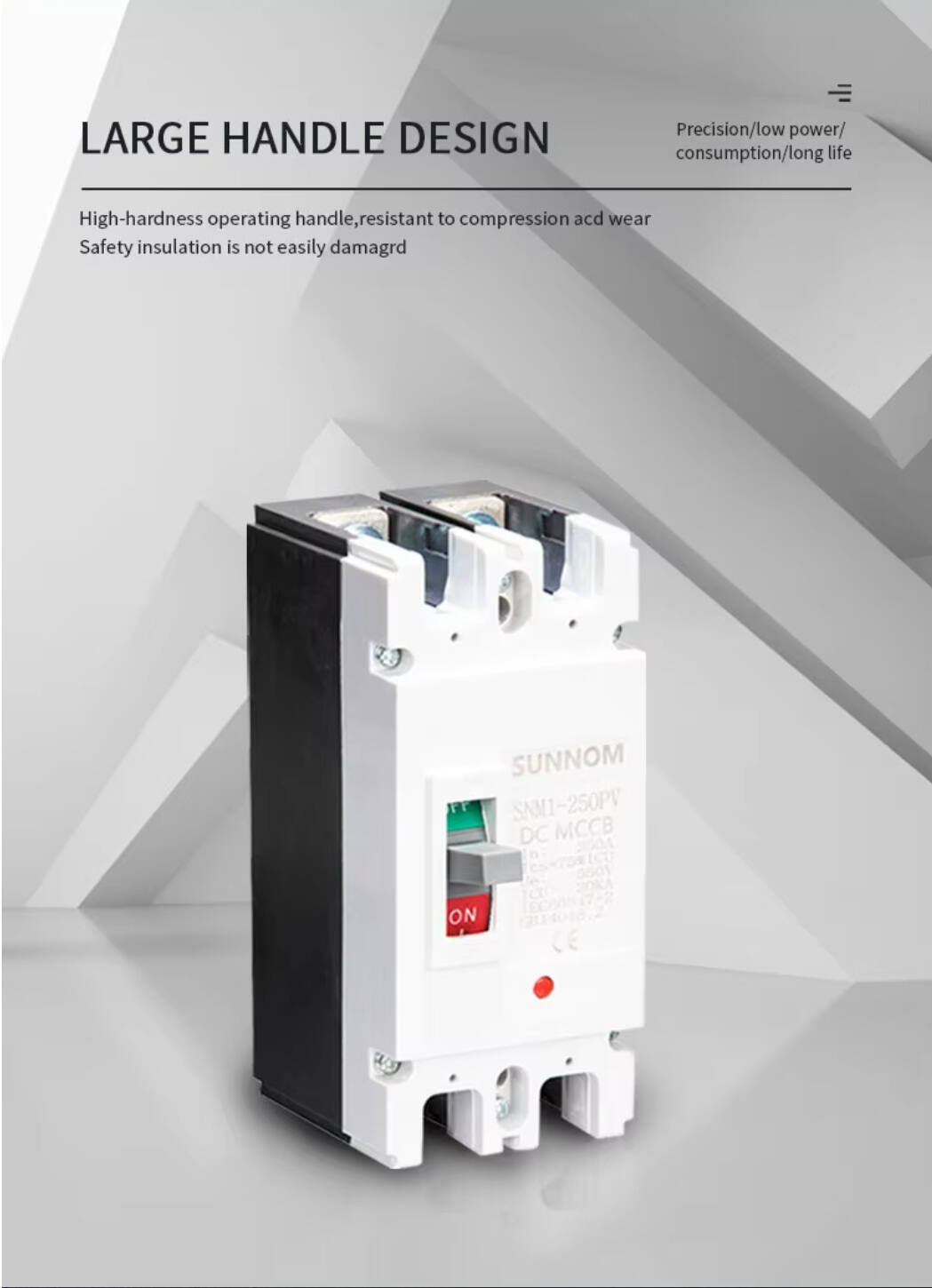

Korkean kovuuden ohjelma, joka kestää painetta ja kulumista, turvallisuuseristys ei murtu helposti
Tukemme ODM/OEM, parametrin mukautusta, V-numeron ja A-numeron mukautusta sekä logon mukautusta. Täysin mukana tarpeidesi mukaan.

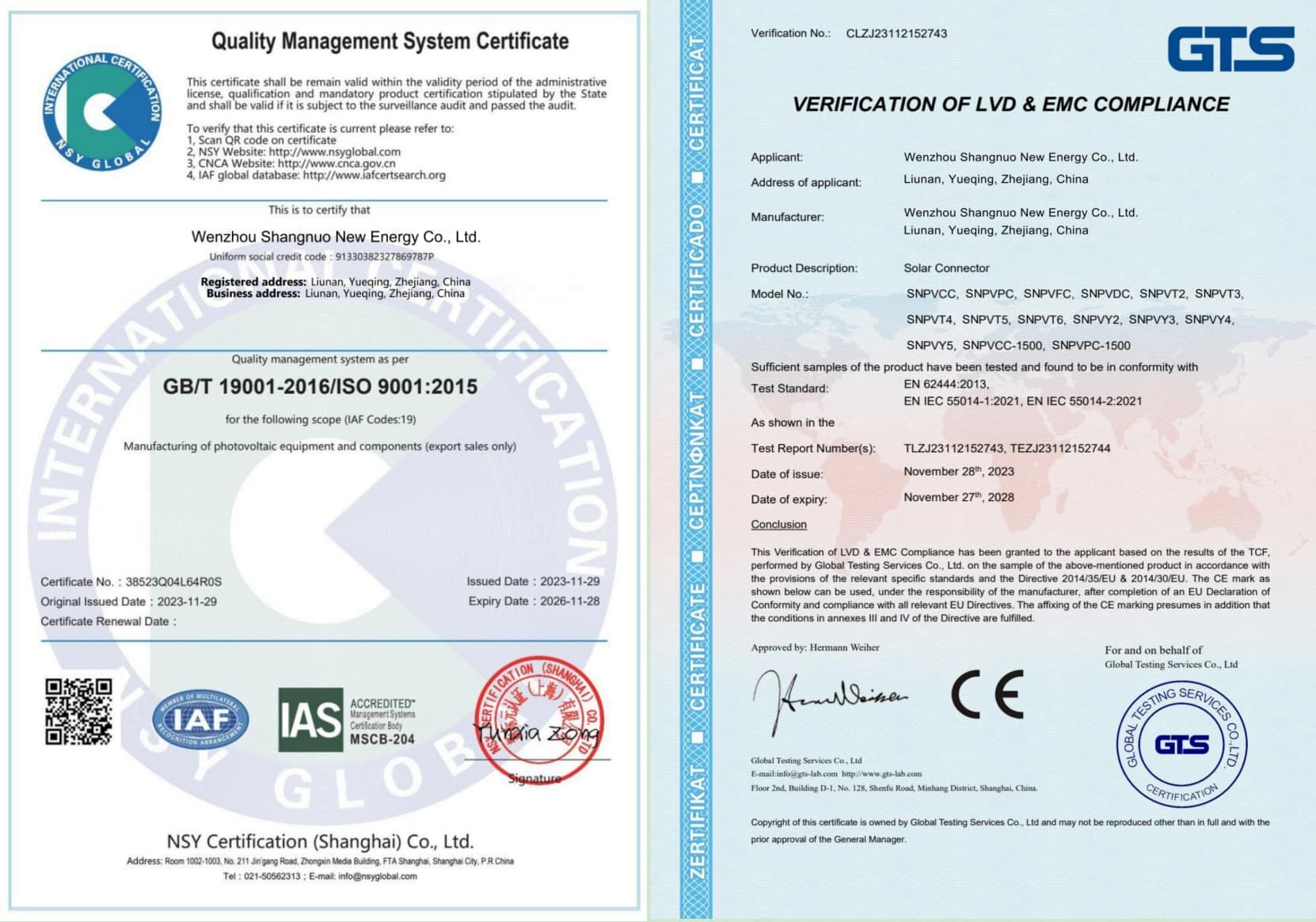

Tuotteessa on CE- ja ISO9001-sertifiointi, tuotteen kaikki tuotantovaiheet toteutetaan sisäisesti, tuotelaatu on turvallista ja luotettavaa
