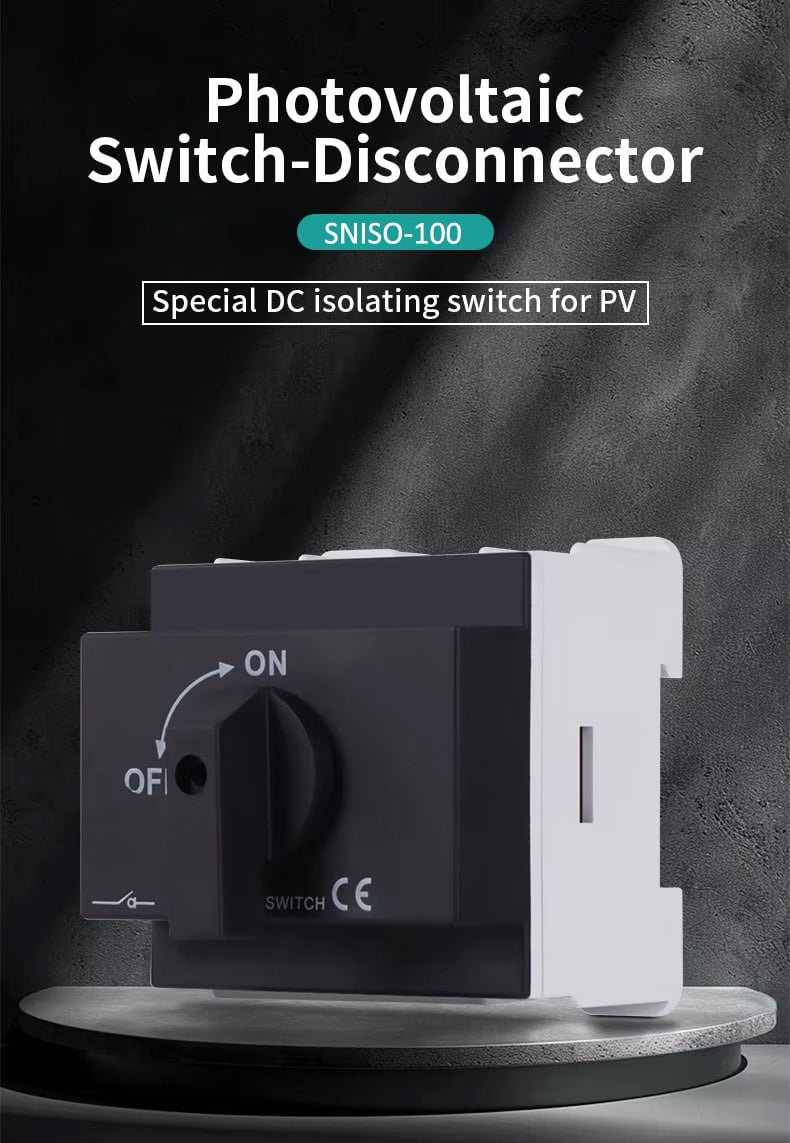

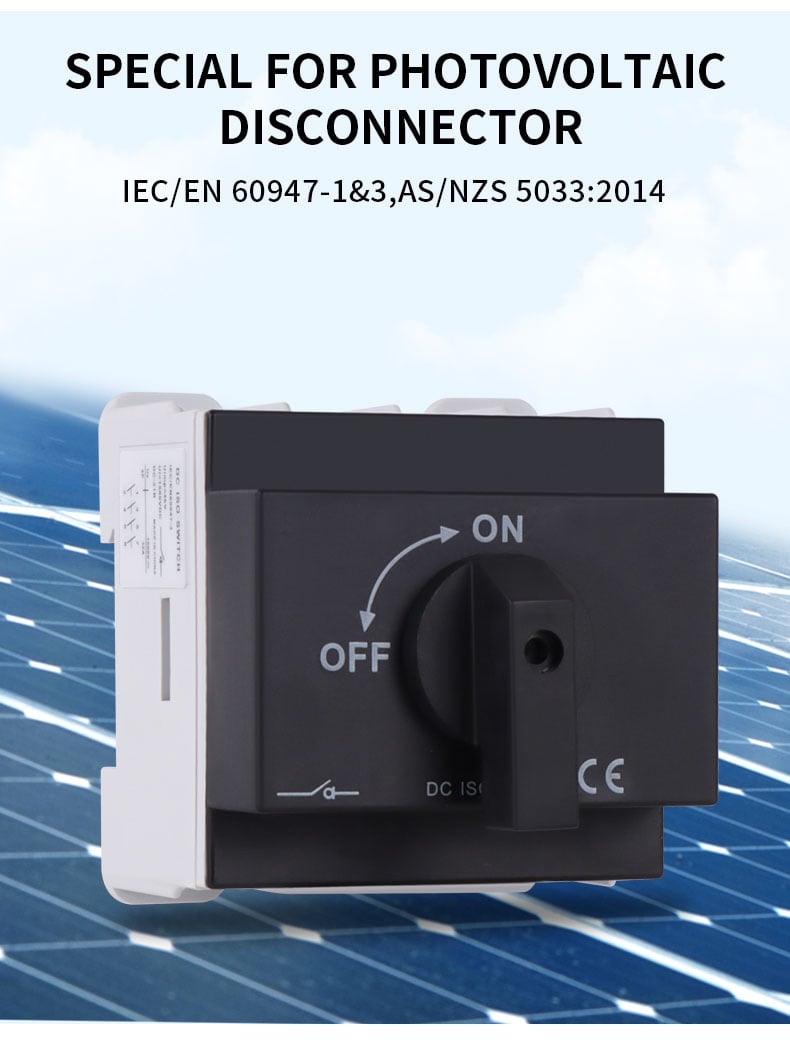

DC 절연 스위치

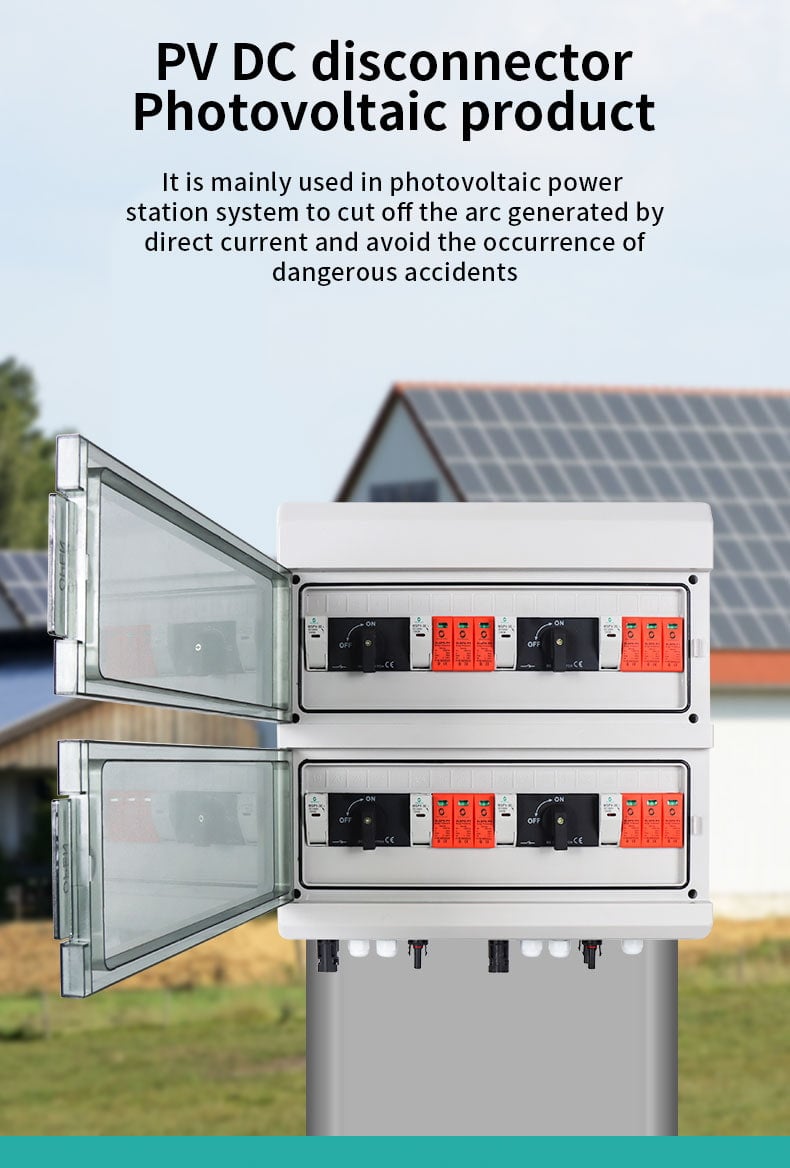

SUNNOM 태양광 차단 스위치(DC 차단 스위치)는 태양광 발전 시스템용으로 특별히 개발되었습니다. 회선 고장 또는 유지보수 필요 시, 전원 공급 및 차단을 제어하여 시스템과 유지보수 인력의 안전을 보호합니다.
설명
| 이름 | UNIT | WSISO-100 | |||||
| 정격 전류 | A | 16 | 25 | 32 | 63 | 100 | |
| 절연 전압 | V | 1500 | 1500 | 1500 | 1500 | 1500 | |
| 정격 작동 전류DC21B | |||||||
| 직렬 연결 | 750V | A | 16 | 25 | 32 | 63 | 100 |
| 병렬 연결 | 750V | A | 29 | 45 | 50 | 80 | 160 |
| 1125V | A | 13 | 16 | 20 | 38 | 80 | |
| 직렬 연결 | 1500V | A | 9 | 11 | 13 | 26 | 50 |
| 직렬 연결 | 750V | A | 16 | 25 | 32 | 63 | 100 |
| 1125V | A | 16 | 25 | 32 | 63 | 100 | |
| 750V | A | 16 | 25 | 32 | 63 | 100 | |
| 4p 시리즈 연결 | 1125V | A | 16 | 25 | 32 | 63 | 100 |
| 1500V | A | 16 | 25 | 32 | 63 | 100 | |
| 보호 수준 | IP66 | ||||||
| 기계적 수명 | 10 | 10 | 10 | 10 | 10 | ||
| 정격 단락 전류(1s)1 2,4/2+2H | A | 800/1300 | 900/1500 | 1000/1700 | 1100/1200 | 1200/2500 | |
| 절연 용량 | lcm | 800/1300 | 900/1500 | 1000/1700 | 1100/1200 | 1200/2500 | |
| 주변 온도 사용 | -40℃～+70℃ | ||||||
| 해발 고도 | ≤2000m,≤22000 상기 용량 감소가 적용됨 | ||||||
